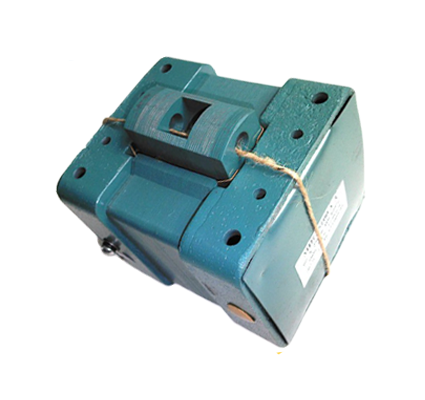

Электромагнит МИС 4100, 4200

No votes yet
Категория:

Электромагниты МИС 4100 и МИС 4200, как и остальные модели серии имеют ряд схожих характеристик, но стоит также выделить особенности, отличающие их от иных изделий.

Описание изделийМИС 4100, 4200

Составляющие магнитов МИС 4100, 4200:

  1. Подвижная часть – якорь.
  2. Катушка, обеспечивающая наличие электромагнитного поля.
  3. Неподвижный элемент - ярмо.
  4. Скоба.

Якорь передает усиление, катушка создает электромагнитное поле в момент прохождения через обмотку переменного электрического тока. Вследствие этого – подвижная часть электромагнита – якорь притягивается к ярму – его неподвижному элементу. Вес данных электромагнитов равен 1,5 килограмма.

Несмотря на то, чтомагнит МИС 4100имеет схожие технические показатели сМИС 4200, одним из основных отличий этих электромагнитов можно считать исполнение по способу воздействия на механизм. У МИС 4100 – тянущее исполнение, аэлектромагнит МИС 4200– толкающее и тянущее.

Область применения магнитов

Используетсяэлектромагнит МИС 4100иМИС 4200для того, чтобы управлять различными частями механизмов на расстоянии. Например, электромагниты МИС 4100, 4200 способны дистанционно приводить в движение или останавливать элементы тормозных систем, подъемных машин, станков на производстве и пр. Они также применяются и в быту. Магниты на расстоянии заставляют двигаться задвижки и клапаны, которые установлены на различном оборудовании.

Особенности эксплуатации МИС 4100, 4200

Использование электромагнитов предусмотрено исключительно во взрывобезопасной среде, пространстве без пыли, газов и паров, которые способны разрушить соединение металла. Рабочая температура электромагнитов МИС 4100 и 4200 от плюс 40 до минус 40. Положение самого изделия при эксплуатации может быть вертикальным или горизонтальным.

Условные обозначения электромагнитовМИС 4100, 4200

Условные обозначения выгравированы на электромагните и предоставляют определенную информацию о нем, только в зашифрованном виде.

Вид обозначения: МИС 4200ХЗ

  • 4 – габариты магнита.
  • 1 –тянущее или (2) толкающее исполнение.
  • 0 –режим работы изделия.
  • 0 –степень защиты.
Тяговые усилия
МИС 4100, МИС 4200 Тяговое усилие, Н, при ходе якоря, мм
30 25 20 15 10 5 1
- 42 42,5 43 46 54 125
Величина мощности и тока при пуске и в рабочем состоянии

Габарит электромагнита

Режим работы (ПВ), %

Напряжение, В

Ток, А

Мощность, Вт

пусковой

рабочий

пусковая

рабочая

4 100, 40 110 - - 680 30
127 13 1,1
220 7,5 0,6
380 4 0,4
10 110 - - 900 65
127 17 1,5
220 8,6 0,7
380 5,2 0,4
