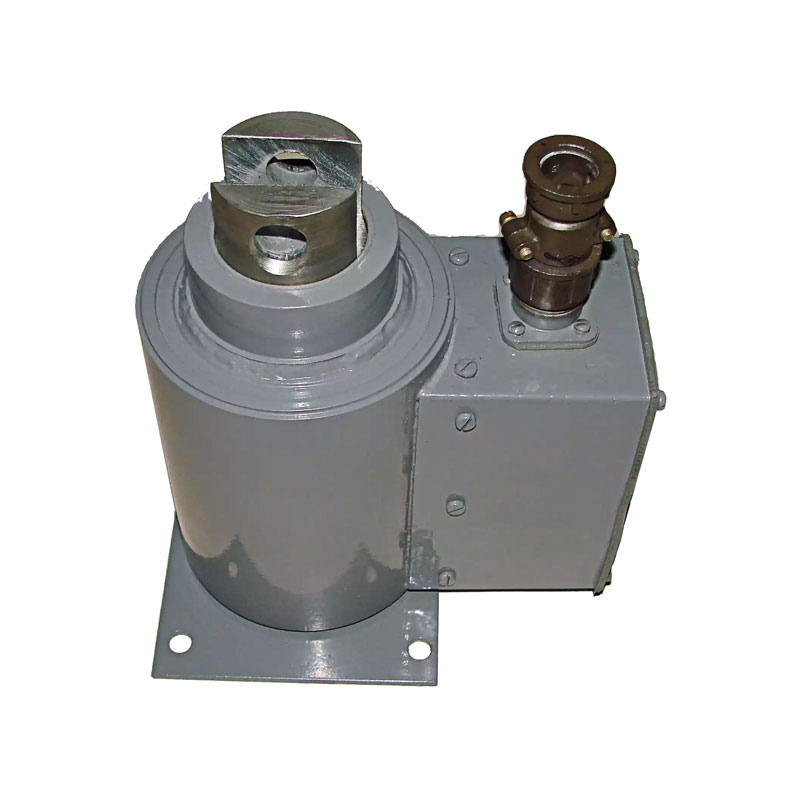

Электромагниты ЭДМ-10, ЭДМ-11

Электромагнит ЭДМ-10 и электромагнит ЭДМ-11 являются заменой изделиям ЭД-10 и ЭД-11 и служат для дистанционного приведения в действие исполнительных механизмов в автоматическом режиме. Данными магнитами комплектуется промышленное оборудование различных типов.

Электромагниты марки ЭДМ оснащены длинным ходом и являются однофазными. Они предназначены для работы в низко- и высоковольтных электрических сетях со стандартными и нестандартными показателями напряжения.

Данные электромагниты используются только в вертикальном положении. Важным условием правильной эксплуатации является отклонение от вертикали не более чем на 5 градусов.

Назначение магнитов ЭДМ-10, ЭДМ-11

Электромагнит ЭДМ-10 и электромагнит ЭДМ-11 применяются в промышленных гидравлических и пневматических системах. Ещё одной сферой применения данных магнитов являются некоторые виды подъёмных механизмов и других производственных систем. Изделия ЭДМ-10 и ЭДМ-11 позволяют приводить в движение разнообразные запорные и поворотные механизмы. Основными из них являются:

  • Вентильные краны;
  • Герметизационные задвижки;
  • Муфты тормозных систем;
  • Скоростные вариаторы;
  • Питатели.

По способу своего действия электрические магниты могут выполнять тянущие или толкающие функции. В зависимости от этого приборы устанавливаются на те или иные производственные узлы.

Устройство и работа

В основу устройства электромагнитов этого наименования положено силовое электромагнитное поле, возбуждаемое катушками при подаче на них электрического напряжения. Данное силовое поле преобразует возникающую на катушках магнитную индукцию в механическое поступательное движение. Посредством этого движения осуществляется перемещение якоря электромагнита в определённом направлении. Толкатель, расположенный в якоре, заставляет двигаться различные исполнительные механизмы. Таким образом происходит управление на расстоянии всевозможными производственными подвижными узлами.

Характеристика / Тип электромагнита

ЭДМ-10

ЭДМ-11

Тяговое усилие, кг/с

16

25

Напряжение питания электрической сети, Вольты

110, 127, 220, 380, 500, 660

Размер потребляемой мощности (при пуске / во время работы), Ватты

2300 Вт / 1200 Вт

Номинальное усилие электромагнита, Ньютон

160 единиц

Количество происходящих циклов в один час

120 единиц

Размер хода рабочего якоря:

Миллиметры – 40 единиц

Габаритные значения, см:

14,4х13,4х17,5

14,4х15,2х17,5

Весовой показатель, граммы:

10 000

10 200

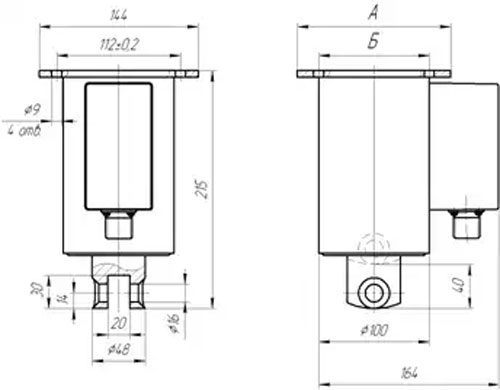

Габариты магнита ЭДМ-10

Схема габаритов магнита ЭДМ-10
