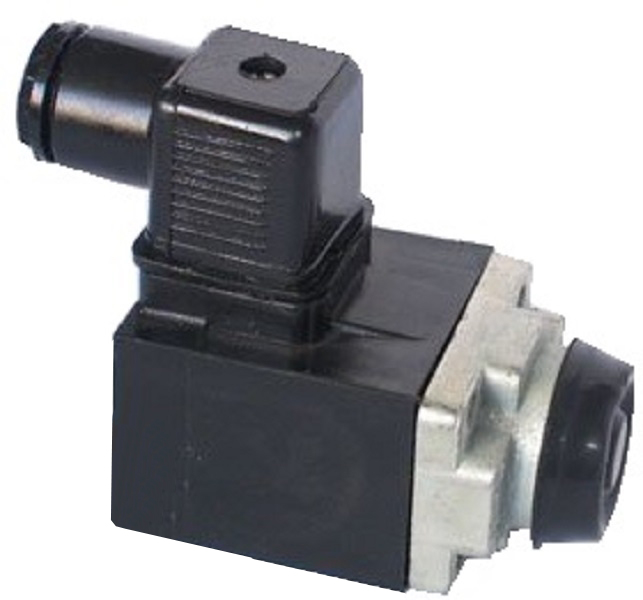

Электромагнит ЭМ 24-52412-65УХЛ4

Голосов: 3
Документация:
Паспорт(1006.16 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Электромагнит ЭМ 24-52412-65УХЛ4 предназначен для дистанционного управления гидравлическими распределителями с условным проходом 6 мм.

Условное обозначение

ЭМ24-ХХ4Х2-65-ХХ

  • ЭМ-электромагнит;
  • 24-условный номер разработки;
  • Х-габарит электромагнита: 4, 5;
  • Х-род тока: 1 -переменный; 2 -постоянный;
  • 4-исполнение электромагнита по способу воздействия на исполнительный механизм -одностороннего действия, толкающий для ударной нагрузки;
  • Х-режим работы (величина относительной продолжительности включения), %: 1 -ПВ=100 (40); 2 -ПВ=100;
  • 2-конструктивное исполнение выводов катушки -с электрическим соединителем;
  • 65-степень защиты по ГОСТ 14255-69 -IР65;
  • ХХ-климатическое исполнение по ГОСТ 15150-69: У3, Т3, УХЛ4.

Характеристики

Характеристики
Параметры Значение
Номинальный ход якоря, мм 2,5
Номинальное тяговое усилие, N 25
Относительная продолжительность вкл., ПВ,% 100
Номинальная частота включений в час 15000
Номинальное напряжение питания, B -12/24/48/110

Схемы

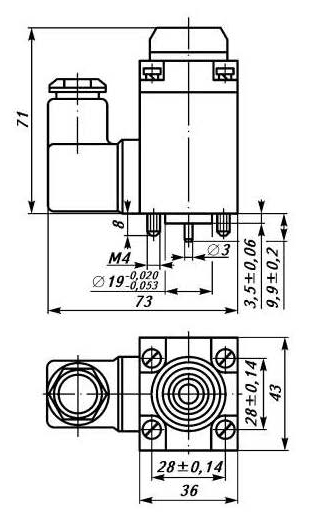

Габаритные размеры электромагнита ЭМ 24-52412-65УХЛ4

Рис.1 Габаритные размеры электромагнита ЭМ 24-52412-65УХЛ4
