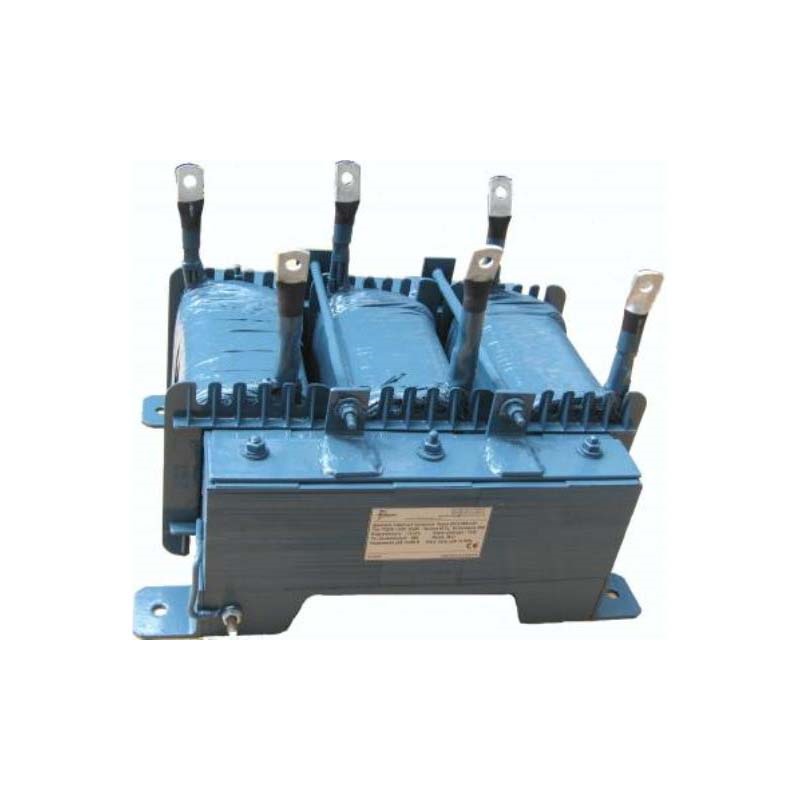

Дроссель TTД3N

Дроссель ТТД3N2З - это 3-х фазный дроссель, который используется во входных фильтрах частотных регуляторов электроприводов для уменьшения всплесков питающего напряжения, а также пульсаций тока, потребляемого преобразователем от сети.

Назначение

Дроссель TTД3N предназначен для крепежа и работы во входных фильтрах частотных преобразователей питающих электроприводы. Его применение позволяет уменьшить амплитуду

  • всплесков входного питающего напряжения, а также сгладить фронт этих импульсов;
  • пульсаций тока в сети из-за применения частотного преобразователя и электропривода.

Выбор дросселя осуществляется согласно мощности частотного преобразователя. Конструктивно TTД3N представляет собой моточное изделие с тремя электрическими катушками, которые намотаны на каркасах и размещены на Ш-образном сердечнике из электротехнической стали. Сечение провода для обмоток дросселя выбирается согласно рабочему току, от этих параметров зависит размер изделия.

Наименование изделия

Номинальный рабочий ток

Индуктивность дросселя

Масса

Размер изделия

ТТД3N2Р-0,06/235

235 А

0,06 мГн

32 кг

300х112х260 мм

ТТД3N2Р-0,07/200

200 А

0,07 мГн

30 кг

ТТД3N2Р-0,08/185

185 А

0,08 мГн

27 кг

240х125х205 мм

ТТД3N2Р-0,10/150

150 А

0,1 мГн

25 кг

240х120х205 мм

ТТД3N2Р-0,13/110

110 А

0,13 мГн

21 кг

240х110х205 мм

ТТД3N2Р-0,16/90

90 А

0,16 мГн

17 кг

240х100х205 мм

ТТД3N2Р-0,20/75

75 А

0,2 мГн

14 кг

240х90х205 мм

ТТД3N2Р-0,24/60

60 А

0,24 мГн

ТТД3N2Р-0,33/45

45 А

0,33 мГн

13 кг

180х101х155 мм

ТТД3N2Р-0,40/38

38 А

0,4 мГн

10,5 кг

180х91х155 мм

ТТД3N2Р-0,46/32

32 А

0,46 мГн

8,5 кг

180х81х155 мм

ТТД3N2Р-0,6/25

25 А

0,6 мГн

6,8 кг

180х71х155 мм

ТТД3N2Р-0,9/16

16 А

0,9 мГн

6 кг

ТТД3N2Р-1,2/12

12 А

1,2 мГн

4 кг

120х102х110 мм

ТТД3N2Р-1,6/9,0

9 А

1,6 мГн

2,5 кг

120х92х110 мм

ТТД3N2Р-2,6/5,5

5,5 А

2,6 мГн

1,8 кг

120х82х110 мм

ТТД3N2Р-3,6/4,0

4 А

3,6 мГн

1,5 кг

98х86х100 мм

Температурный индекс

+40 °С

Класс нагревостойкости изоляции

В (+130 °С)

Допуск номинальной индуктивности

±10 %

Степень защиты от внешнего воздействия

IP00
