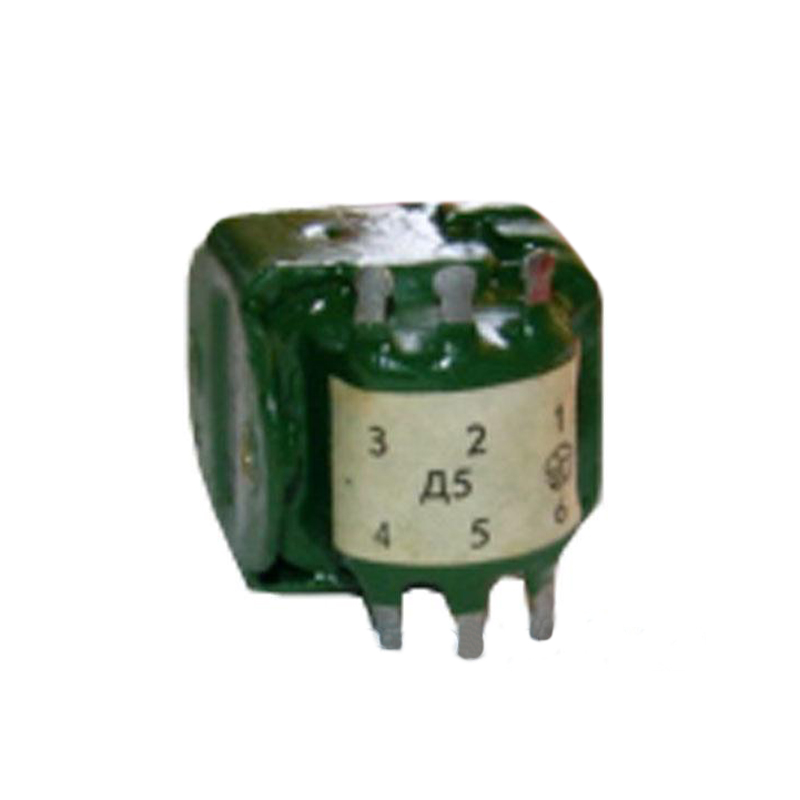

Дроссель Д5
Описание
Плоский дроссель Д5 по ОЮО.475.020ТУ являются электротехническими изделиями с фиксированной индуктивностью, выполняющие фильтрационные функции в электроцепях.
Назначение
Дроссель Д5 находbт применение в схемах радиоэлектронного оборудования, по цепям которых протекает переменный или постоянный с переменной компонентой электрический ток.
Устройство и работа
Конструкция дросселей представляет собой прямоугольный герметичный корпус, выполняющий надежную защиту внутренних компонентов от агрессивных внешних воздействий, в том числе от:
- соляных испарений,
- плесневелых грибов.
Особенностью конструкции дросселей является ее ориентирование на монтаж печатным способом. Для этого на длинной узкой грани расположены соединительные провода для крепления дросселя к печатным проводникам с помощью пайки.
Характеристики
|
Минимальная индуктивность |
75 мГн |
|
Максимальная индуктивность |
80 Гн |
|
Минимальный ток подмагничивания |
50 мА |
|
Максимальный ток подмагничивания |
10 А |
|
Минимальная рабочая частота |
5 кГц |
|
Максимальная рабочая частота |
50 кГц |
|
Максимальное ускорение одинарных ударов |
1000 g |
|
Минимальная рабочая температура |
-60 °C |
|
Максимальная рабочая температура |
+140 °C |
|
Максимальная внешняя влажность |
98% при +25 °C |
|
Климатическое исполнение |
В |
|
Срок сохраняемости |
15 лет |
|
Отказоустойчивость |
20000 ч |
|
Рабочий потенциал |
|
|
Минимальный размер |
28х25х8 мм |
|
Максимальный размер |
152х36х14 мм |
|
Минимальный вес |
20 грамм |
|
Максимальный вес |
290 грамм |
Модификации
Производитель предлагает 99 модификаций дросселей, обозначаемых соответствующим числовым индексом в названии и различающихся:
- индуктивностью,
- силой тока подмагничивания,
- размерами,
- массой.
Все модификации дросселей Д5 лежат в следующем диапазоне и обозначаются - Д5-1...Д5-99.
