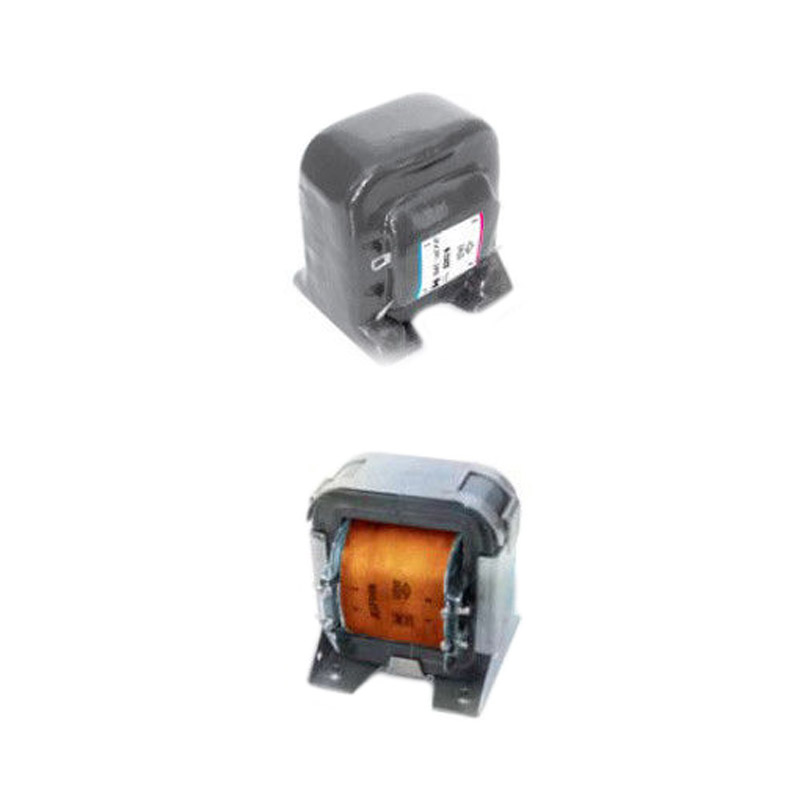

Дроссель Д

No votes yet
Категория:

Дроссель фильтров Д для выпрямителей считается низкочастотным, и является электромеханическим намоточным изделием.

Назначение

Применяются в качестве электрических компонентов источников электропитания и управляющих электросхем.

Основой конструкции дросселей Д является магнитопровод типа ШЛ типоразмера 10х20.

Параметр

Значение

Индуктивность последовательного соединения

80 мГн (Дроссель Д16Н)

160 мГн (Дроссель Д17Н)

1,25 Гн (Дроссель Д20Н)

2,5 Гн (Дроссель Д21Н)

20 Гн (Дроссель Д24Н)

40 Гн (Дроссель Д58Н)

5 мГн (Дроссель Д140Н)

10 мГн (Дроссель Д141Н)

2,4 мГн (Дроссель Д137Н)

Индуктивность параллельного соединения

20 мГн (модель 16Н)

40 мГн (модель 17Н)

315 мГн (модель 20Н)

630 мГн (модель 21Н)

5 Гн (модель 24Н)

10 Гн (модель 58Н)

1,2 мГн (модель 140Н)

2,5 мГн (модель 141Н)

600 мкГн (модель 137Н)

Ток последовательного соединения

800 мА (16Н)

560 мА (17Н)

200 мА (20Н)

140 мА (21Н)

50 мА (24Н)

35 мА (58Н)

3,15 А (140Н)

2,25 А (141Н)

4,5 А (137Н)

Ток параллельного соединения

1,6 А (модель 16Н)

1,12 А (модель 17Н)

400 мА (модель 20Н)

280 мА (модель 21Н)

100 мА (модель 24Н)

70 мА (модель 58Н)

6,3 А (модель 140Н)

4,5 А (модель 141Н)

9 А (модель 137Н)

Напряжение последовательного соединения

2 В

3 В

8 В

11 В

35 В

40 В

400 мВ

600 мВ

300 мВ

Напряжение параллельного соединения

1 В (изделие 16Н)

1,5 В (изделие 17Н)

4 В (изделие 20Н)

5 В (изделие 21Н)

17 В (изделие 24Н)

20 В (изделие 58Н)

200 мВ (изделие 140Н)

300 мВ (изделие 141Н)

150 мВ (изделие 137Н)

Активное сопротивление последовательного соединения

4,27Ом (исп. 16Н)

7,57Ом (исп. 17Н)

60,7Ом  (исп. 20Н)

142,6Ом  (исп. 21Н)

1,093кОм  (исп. 24Н)

2,666кОм  (исп. 58Н)

0,301Ом (исп. 140Н)

0,687Ом (исп. 141Н)

0,132Ом (исп. 137Н)

Активное сопротивление параллельного соединения

1,067 Ом (марка 16Н)

1,892 Ом (марка 17Н)

15,175 Ом  (марка 20Н)

35,65 Ом  (марка 21Н)

273,25 Ом  (марка 24Н)

666,5 Ом  (марка 58Н)

0,075 Ом (марка 140Н)

0,157 Ом (марка 141Н)

0,033 Ом (марка 137Н)

Габаритная мощность

<0,5 кВА

Вес одной штуки

0,24 кг

Существует 9 модификаций дросселей Д, различающихся:

  • индуктивностью,
  • рабочим током,
  • напряжением,
  • активным сопротивлением.
