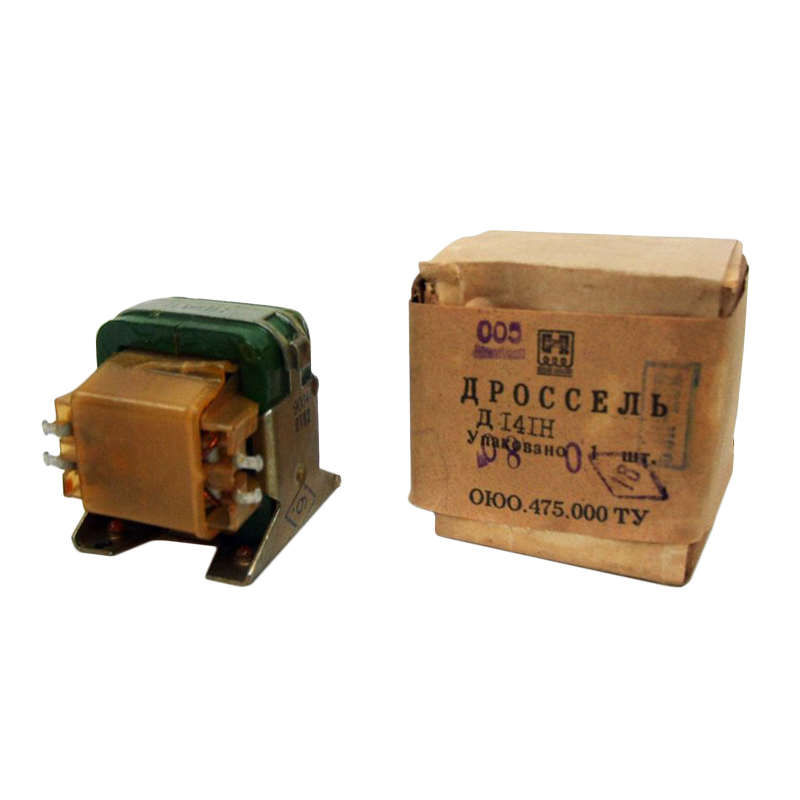

Дроссель Д ОЮО.475.000ТУ

Дроссель фильтров выпрямителей низкочастотный Д ОЮО.475.000ТУ являются электротехническими компонентами для электронных силовых схем. Выпускаются в исполнениях Н, НВ.

Назначение

Дроссель Д ОЮО.475.000ТУ применяются в источниках электропитания радиоэлектронного оборудования.

Конструкция

Магнитопровод дросселей собран из Ш-образных пластин. На их среднем элементе размещен каркас с обмотками. При протекании по первичной обмотке переменного тока возникает индукция, усиливаемая магнитопроводом. Под ее воздействием возникает ЭДС во вторичных обмотках.

Производятся 210 модификаций дросселей, отличающихся:

  • климатическим исполнением,
  • типом и размерами магнитопровода,
  • количеством и параметрами обмоток.

Минимальная индуктивность (для номинального тока)

150 мкГн

Максимальная индуктивность (для номинального тока)

40 Гн

Минимальный ток подмагничивания

20 мА

Максимальный ток подмагничивания

25 А

Минимальное напряжение

100 мВ

Максимальное напряжение

35 В

Рабочий частотный интервал

(50÷1000) Г ц

Рабочие обмотки

1÷3

Тип магнитного провода

ШЛ/ШЛМ

Размер магнитопровода ШЛ дросселей на (50÷1000)Гц

6х(8/6,5/12,5)

8х(16/8/12,5)

10х(10/20/12,5)

16х(16/20)

Размер магнитопровода ШЛМ дросселей на (50÷1000)Гц

20х25

Размер магнитопровода ШЛ дросселей Н

6х(6,5/12,5/8)

8х(8/16/12,5)

10х20

16х(16/20)

Допустимое ускорение вибраций частотой (1÷2500)Гц

<20g

Допустимое ускорение одинарных ударов

<500g

Допустимое ускорение множественных ударов

<100g

Максимальная внешняя влажность

98% при +25 °C

Климатическое исполнение

УХЛ/В

Рабочий температурный интервал

(-60÷+85) °C (исполнение УХЛ)

(-60÷+140) °C (исполнение В)

Хранение на складе

15,5 лет

Установка по отказу

20000 ч

Габариты (самый мелкий)

35х34х33 мм

Габариты  (самый крупный)

89х82х66 мм

Масса (самый мелкий)

50 грамм

Масса (самый крупный)

1,55 кг

Модификации дросселей с относящимися к ним магнитопроводами:

  • Дроссель Д1, Д2, Д3, Д4, Д5, Д6, Д7, Д68 на магнитопровод ШЛ6х12,5,
  • Дроссель Д8, Д9, Д10, Д11, Д12, Д13, Д14, Д15, Д54 на магнитопровод ШЛ8х16,
  • Дроссель Д66 на магнитопровод ШЛ10х10,
  • Дроссель Д16, Д17, Д18, Д19, Д20, Д21, Д22, Д23, Д24, Д58 на магнитопровод ШЛ10х20,
  • Дроссель Д109, Д110, Д111, Д112, Д113, Д114, Д115 на магнитопровод ШЛ8х8,
  • Дроссель Д116, Д117, Д118, Д119, Д120, Д121, Д122, Д123 на магнитопровод ШЛ8х12,5,
  • Дроссель Д124 , Д125, Д126, Д127, Д128, Д129, Д130, Д131, Д132 на магнитопровод ШЛ10х12,5,
  • Дроссель Д133, Д134, Д135, Д136, Д137, Д138, Д139, Д140, Д141, Д142, Д143 на магнитопровод ШЛ10х20,
  • Дроссель Д157, Д158, Д159, Д160, Д161, Д162, Д167, Д168 на магнитопровод ШЛМ20х25,
  • Дроссель Д163, Д164, Д165, Д166 на магнитопровод ШЛМ20х25,
  • Дроссель Д55, Д63, Д64, Д65 на магнитопровод ШЛМ20х25,
  • Дроссель Д101, Д102, Д103 на магнитопровод ШЛ6х6,5,
  • Дроссель Д104, Д105, Д106, Д107, Д108 на магнитопровод ШЛ6х8,
  • Дроссель Д34, Д35, Д36, Д37, Д38, Д39, Д40, Д41, Д42, Д61, Д69 на магнитопровод ШЛ16х16,
  • Дроссель Д60 на магнитопровод ШЛ16х20.
