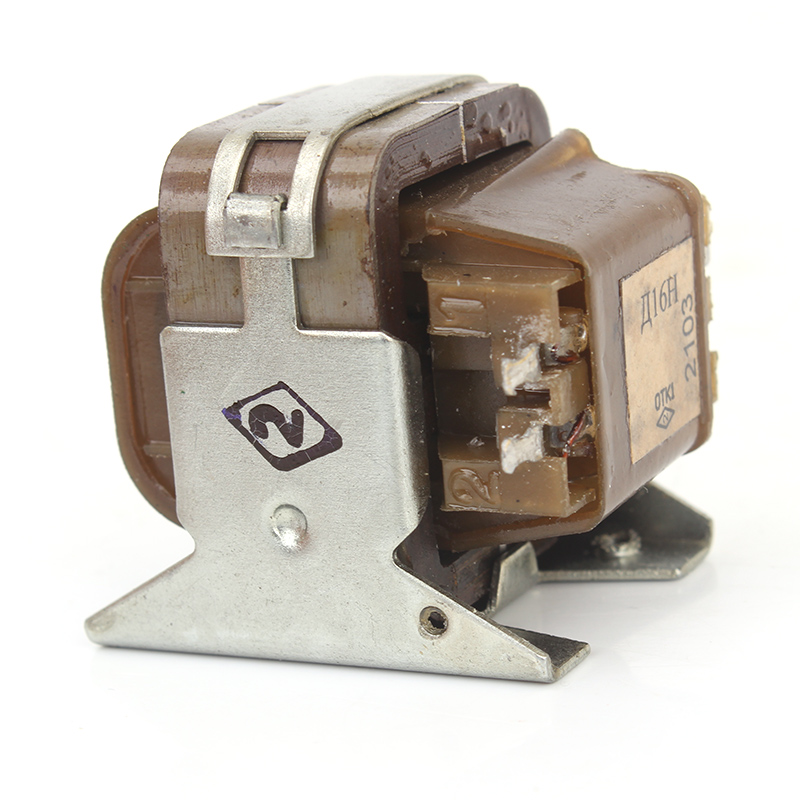

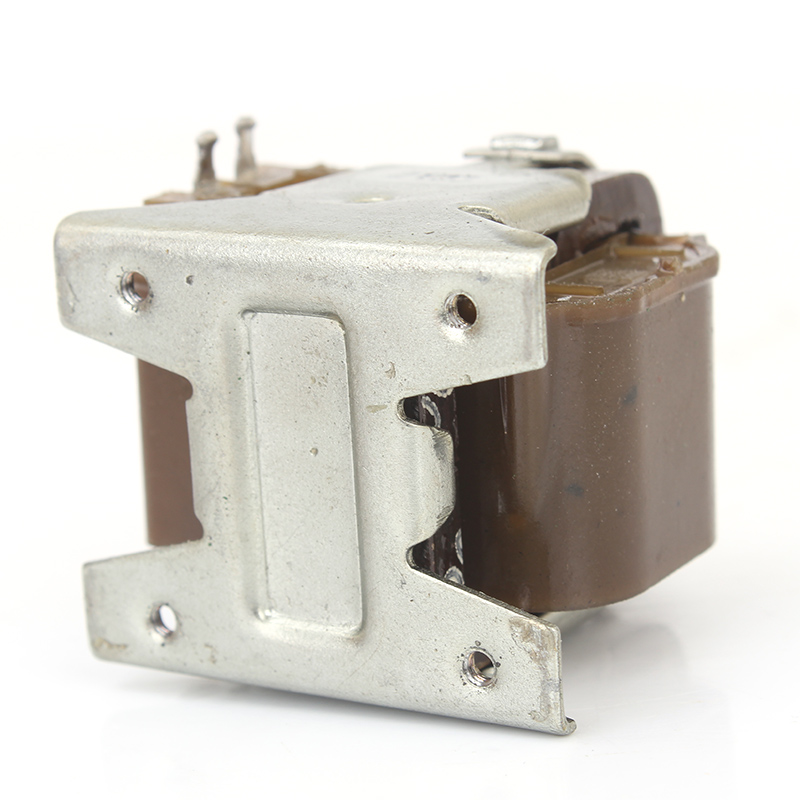

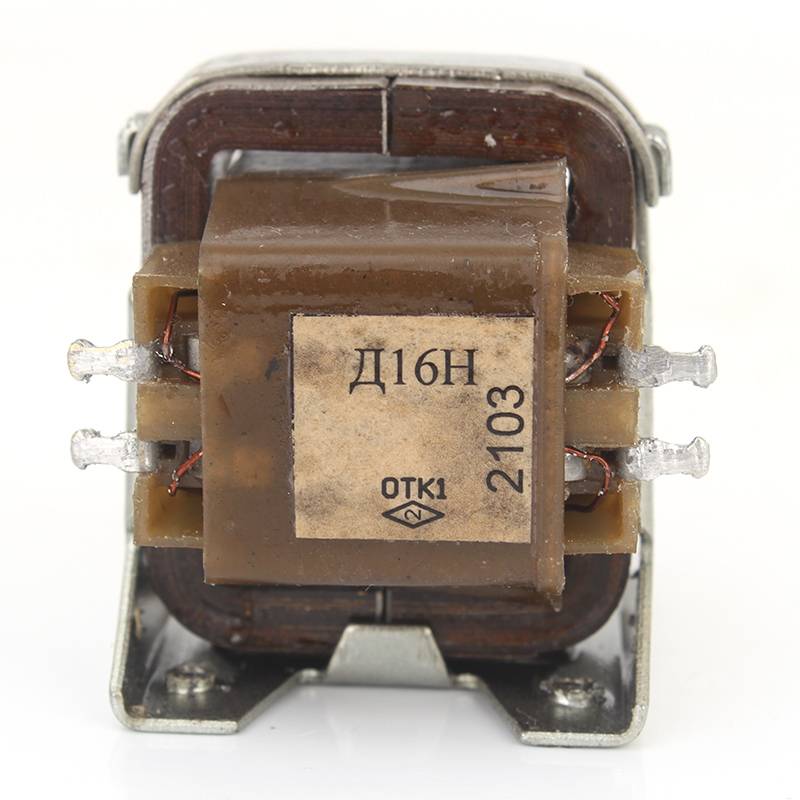

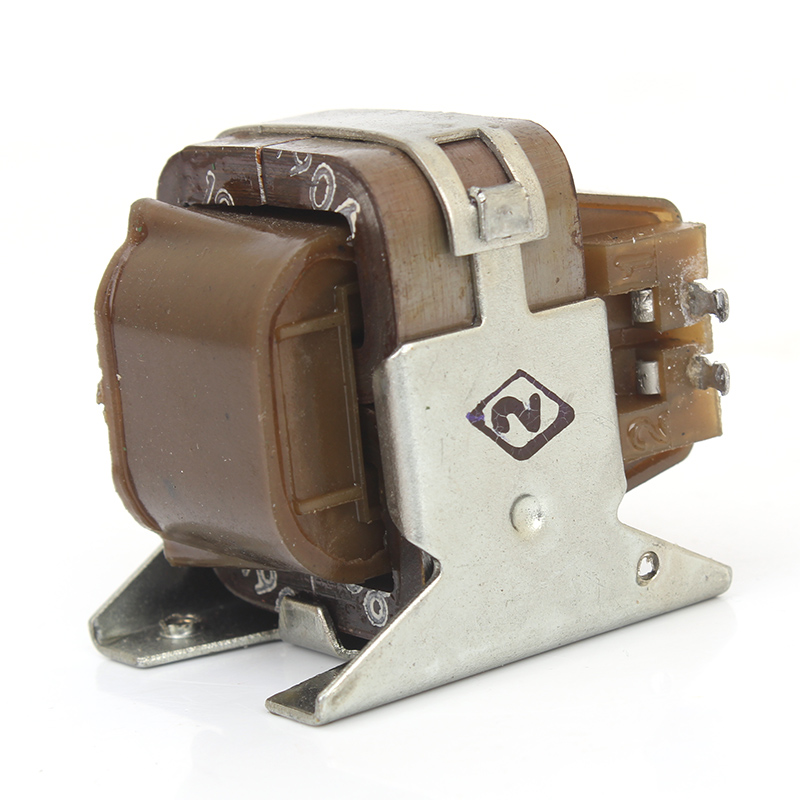

Дроссель Д16Н (ШЛ10х20) ОЮ0.475.000 ТУ

Голосов: 1
Документация:
Паспорт(639.84 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Дроссель Д16Н (ШЛ10х20) используется в фильтрах выпрямителей и предназначен для работы в источниках питания радиоэлектронной аппаратуры.

Основные особенности

  • Технические условия: ОЮ0.475.000 ТУ.
  • Унифицированные низкочастотные дроссели Д16Н изготавливаются в двух климатических исполнениях по ГОСТ В 20.39.404-81:
    • УХЛ – умеренного и холодного климата;
    • В – всеклиматическое.
  • Дроссели имеют две одинаковые обмотки.
  • Конструктивно дроссель состоит из магнитопровода, катушки, обоймы и устройства крепления. Катушка дросселя выполнена методом бескаркасной намотки и включает в себя гильзу, намоточный провод, ленту с лепестками для подпайки отводов намоточного провода и ленту изоляционную.

Условия эксплуатации

  • Дроссели фильтров выпрямителей Д16Н изготавливаются в двух климатических исполнениях по ГОСТ В 20.39.404-81:
    • УХЛ – умеренного и холодного климата;
    • В – всеклиматическое.

Характеристики

Индуктивность при номинальном токе от 0,00015 до 40 Гн
Номинальный ток подмагничивания от 0,02 до 25 А
Допустимая величина переменного напряжения от 0,1 до 35 В
Рабочий потенциал, не более 500 В
Диапазон частот от 50 до 1000 Гц
Температура окружающей среды -60...+85°C
Относительная влажность воздуха при температуре +25°C 98%
Одиночные удары длительностью 1-2 мс с ускорением до 500 g
Многократные удары длительностью 1-3 мс до 100 g
Синусоидальная вибрация, 1 - 2500 Гц 20 g
Минимальная наработка, не менее 20 000 ч
Срок сохраняемости 15 лет

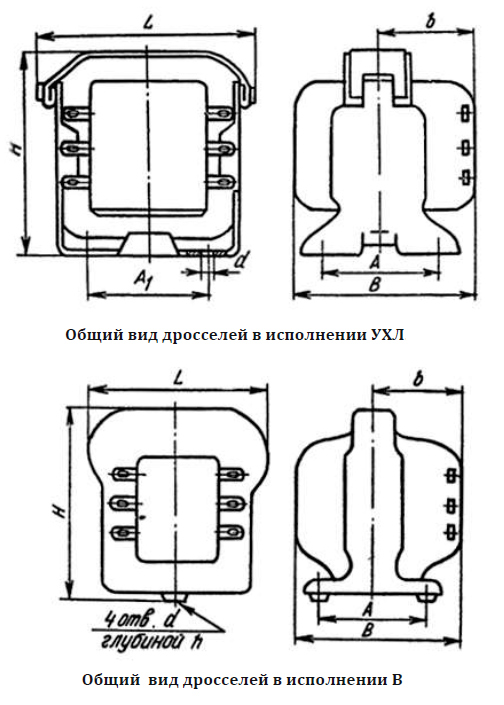

"Габаритные и установочные размеры дросселей с двумя одинаковыми обмотками Д16Н"

Габаритные и установочные размеры дросселей с двумя одинаковыми обмотками Д16Н

Дроссель

Климатическое исполнение

Размеры, мм

А

А1

В

b

H

h

L

d

Д16Н

В

30

28

56

30

50

6,5

51

М3

УХЛ

50

27

47

5,5

45

"Электрическая принципиальная схема унифицированных дросселей Д16Н"

Электрическая принципиальная схема унифицированных дросселей Д16Н

Электрические параметры дросселей в номинальном режиме

Сокращенное условное обозначение дросселя

Индуктивность при номинальном токе, Гн

Номинальный ток намагничивания, А



Максимальное значение переменного напряжения, В

Сопротивления обмоток, Ом

Тип магнитопровода

Выводы

1-2

3-6

 Д16Н

0,08

0,8

2

4,65

0,26

ШЛ10х20
