Перемычки дроссельные и междроссельные

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Перемычки П 952 СТ, П 20800СТ, П 20816 СТ, П 952 СМ, П 20800СТ, П 20816 СТ предназначены для подключения дроссель-трансформаторов к рельсовым цепям (дроссельные перемычки) или электрического соединения дроссель-трансформаторов между собой (междроссельные перемычки).

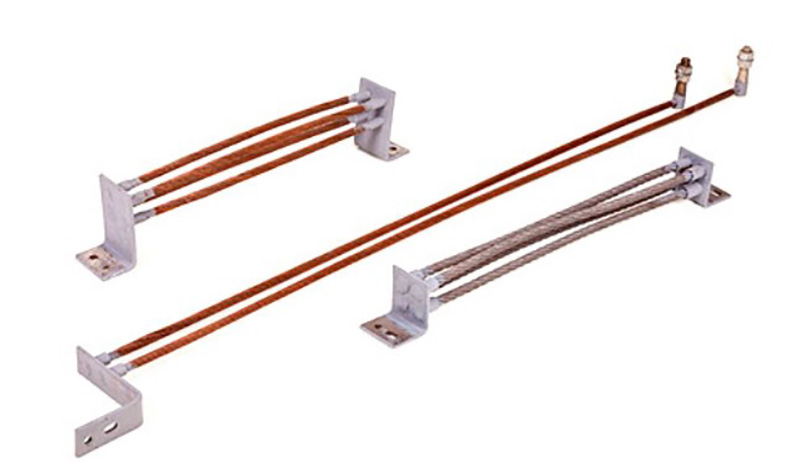

Перемычки состоят из нескольких канатов (стальных или сталемедных) с закрепленными на концах наконечниками или стальными штепселями. Сечение канатов и их диаметр определяются типом дроссель-трансформатора.

Характеристики

Типы и основные параметры перемычек для дроссель-трансформаторов ДТ-0,2,-1000, ДТ-0,6-1000
№ чертежа	Тип	Длина, мм	Сечение, кв. мм	Масса, кг, не более
П 952 СТ-14-00	I	700	298	9
П 952 СТ-14г-00	II	8150	298	44
П 952 СТ-15-00	III	1220	298	9
П 952 СТ-16-00	IV	3220	298	18
П 952 СТ-25-00	V	3620	298	21
П 952 СТ-26-00	VI	1620	298	11
П 952 СТ-27-00	VII	2130	298	24
П 952 СТ-31-00	VIII	4140	298	44

Типы и основные параметры перемычек для дроссель-трансформаторов ДТ-0,2,-500, ДТ-0,6-500
№ чертежа	Тип	Длина, мм	Сечение, кв. мм	Масса, кг,не более
П 20800СТ-14-00	X	700	153	6
П 20800СТ-14г-00	XI	8150	153	23
П 20800СТ-15-00	XII	1220	153	6
П 20800СТ-16-00	XIII	3220	153	11
П 20800СТ-25-00	XIV	3620	153	12
П 20800СТ-26-00	XV	1620	153	7
П 20800СТ-27-00	XVI	2130	153	14
П 20800СТ-31-00	XVII	4140	153	24

Типы и основные параметры перемычек для дроссель-трансформаторов ДТ-1-150, 2ДТ-1-150
№ чертежа	Тип	Длина, мм	Сечение, кв. мм	Масса, кг, не более
П 20816 СТ-14-00	XX	700	120	5
П 20816 СТ-14г-00	XXI	8150	120	21
П 20816 СТ-15-00	XXII	1220	120	5
П 20816 СТ-16-00	XXIII	3220	120	10
П 20816 СТ-25-00	XXIV	3620	120	11
П 20816 СТ-26-00	XXV	1620	120	6
П 20816 СТ-27-00	XXVI	2130	120	10
П 20816 СТ-31-00	XXVII	4140	120	17

Типы и основные параметры перемычек с проводами из сталемеди для дроссель-трансформаторов ДТ-0,2,-1000, ДТ-0,6-1000
№ чертежа	Тип	Длина, мм	Сечение, кв. мм	Масса, кг, не более
П 952 СМ-14-00	I	700	120	6
П 952 СМ-14г-00	II	8150	120	18
П 952 СМ-15-00	III	1220	120	6
П 952 СМ-16-00	IV	3220	120	9
П 952 СМ-25-00	V	3620	120	10
П 952 СМ-26-00	VI	1620	120	6
П 952 СМ-27-00	VII	2130	120	14
П 952 СМ-31-00	VIII	4140	120	21

Типы и основные параметры перемычек с проводами из сталемеди для дроссель-трансформаторов ДТ-0,2,-500, ДТ-0,6-500
№ чертежа	Тип	Длина, мм	Сечение, кв. мм	Масса, кг, не более
П 20800СТ-14-00	X	700	95	5
П 20800СТ-14г-00	XI	8150	95	16
П 20800СТ-15-00	XII	1220	95	5
П 20800СТ-16-00	XIII	3220	95	8
П 20800СТ-25-00	XIV	3620	95	9
П 20800СТ-26-00	XV	1620	95	6
П 20800СТ-27-00	XVI	2130	95	13
П 20800СТ-31-00	XVII	4140	95	19

Типы и основные параметры перемычек с проводами из сталемеди для дроссель-трансформаторов ДТ-1-150, 2ДТ-1-150
№ чертежа	Тип	Длина, мм	Сечение, кв. мм	Масса, кг
П 20816 СТ-14-00	XX	700	70	5
П 20816 СТ-14г-00	XXI	8150	70	13
П 20816 СТ-15-00	XXII	1220	70	5
П 20816 СТ-16-00	XXIII	3220	70	7
П 20816 СТ-25-00	XXIV	3620	70	8
П 20816 СТ-26-00	XXV	1620	70	5
П 20816 СТ-27-00	XXVI	2130	70	10
П 20816 СТ-31-00	XXVII	4140	70	14
