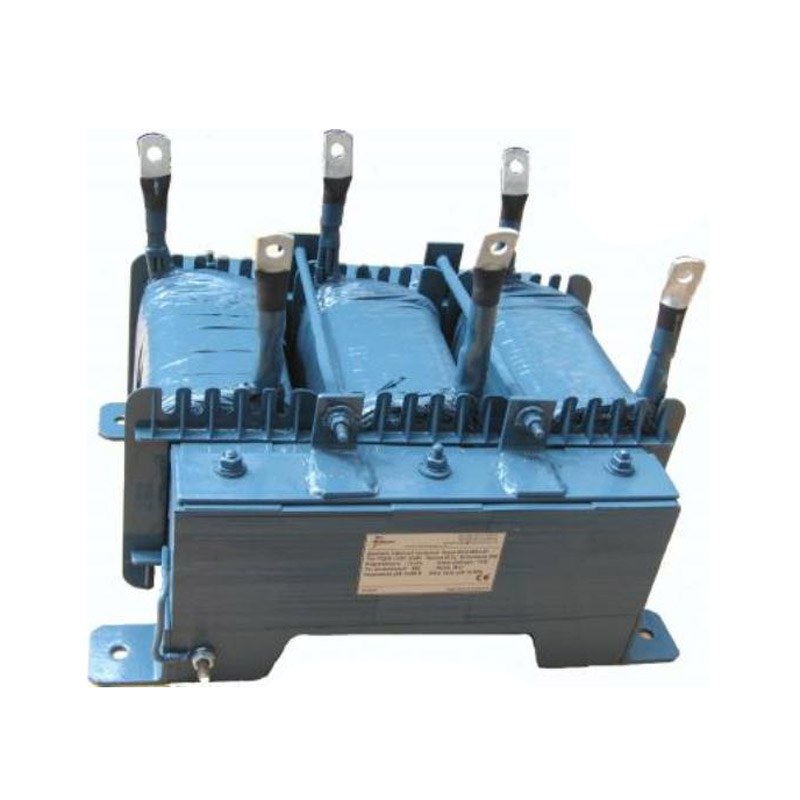

Дроссель TTД3F

Антирезонансный фильтрующий дроссель TTД3F - фильтрующие дроссели для защиты трёхфазных сетей и оборудования.

Назначение

Дроссель TTД3F востребован для защиты 3-х фазной сети от проникновения высших гармоник, вызванных работой высокочастотного оборудования: источников питания, преобразователей, регуляторов. TTД3F используются для защиты конденсаторов компенсационных установок реактивной мощности.

Устройство и работа

Использование высокочастотных устройств приводит к появлению нелинейных токов, которые насыщают электросеть гармониками. Они образуются вследствие того, что трансформатор источника питания и корректирующая силовая ёмкость образуют колебательный контур с резонансной частотой 5-7 гармоники сетевого напряжения. Это приводит к перенапряжениям и распространению помех, а также искажению формы питающего напряжения.

Чтобы этого избежать, последовательно с силовыми емкостями ИП включают фильтрующий дроссель с резонансной частотой ниже самой низкой гармоники сетевого напряжения. В результате образуется расстроенный контур, который препятствует образованию вышеперечисленных проблем, способствует коррекции мощности, стабильной работе оборудования с нагрузкой насыщенной гармониками, а также малым потерям и шумам.

Рабочее напряжение

380 В, 50 Гц

Степень защиты от внешних воздействий

IP00

Коэффициент фильтрации

7 % (возможно изготовление с Р=5,67 ÷ 14 %)

Допуск отклонения индуктивности

3 %

Класс нагревостойкости изоляции

В (+130 °С)

Товар

Размер рабочего тока

Габариты

Вес изделия

Размер индуктивности

Дроссель ТТД3F-60/400/7

91,8 А

300х180х260 мм

49 кг

0,64 мГн

Дроссель ТТД3F-40/400/7

61,2 А

300х140х260 мм

31 кг

0,96 мГн

Дроссель ТТД3F-25/400/7

38,3 А

240х120х205 мм

24 кг

1,43 мГн

Дроссель ТТД3F-20/400/7

30,6 А

17

1,92 мГн

Дроссель ТТД3F-12,5/400/7

19,1 А

180х110х155 мм

13,5 кг

3,07 мГн

Дроссель ТТД3F 10/400/7

15,3 А

10,5 кг

3,83 мГн

Дроссель ТТД3F-6,7/400/7

10,3 А

180х81х155 мм

8 кг

5,72 мГн

Дроссель ТТД3F-5,0/400/7

7,65 А

6 кг

7,67 мГн
