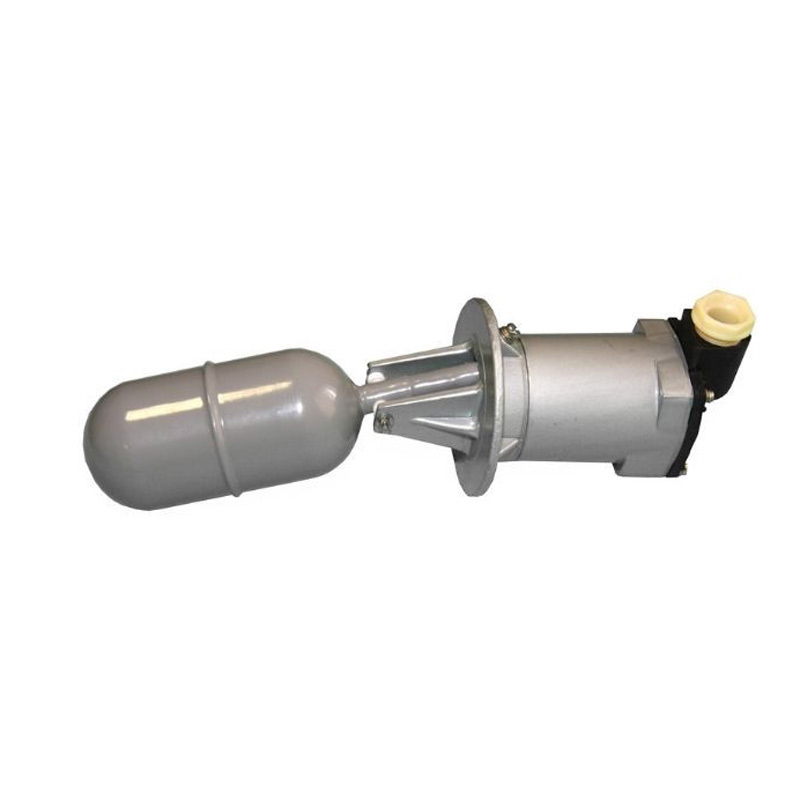

Датчик уровня ДПЭ-1

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Датчик уровня поплавковый ДПЭ-1 предназначен для контроля уровня жидкости и выдачи сигнала в цепи сигнализации, управления и защиты в различных технологических резервуарах.

Устройство и принцип действия

Датчики уровня состоят из литого алюминиевого корпуса, кронштейна, соединенного с корпусом, внутри которого размещен переключатель. Переключатель расположен на изолированной крышке, которая винтами крепится к корпусу. В крышке предусмотрено сальниковое уплотнение I для закрепления кабеля. На оси кронштейна крепится поплавок со встроенным магнитом.

Принцип работы датчиков уровня ДПЭ-1 основан на преобразовании поплавком изменения уровня жидкости в угловое перемещение магнита и передаче этого перемещения для управления контактным устройством через герметическую стенку с помощью магнитной связи.

При изменении уровня жидкости происходит изменение положения поплавка, связанного с постоянным магнитом. Благодаря магнитной связи двух магнитов, ориентированных одноименными полюсами относительно друг друга это перемещение управляет контактным устройством. Так при достижении жидкости верхнего предельного положения нормально закрытый контакт размыкается, а нормально открытый замыкается.

Датчики уровня устанавливаются в горизонтальном положении. Крепление датчиков производится монтажным прижимным фланцем с присоединительными размерами по ГОСТ 12820-80 (монтажный фланец в комплект поставки не входит).

Для обеспечения герметичности между корпусом и фланцем необходимо положить прокладку из резины маслобензостойкой толщиной не более 3 мм (прокладка в комплект поставки не входит).

Характеристики

Технические характеристики
Параметры Значения
Давление рабочей среды, кгс/см2 до 8
Плотность контролируемой среды (нижнее значение ), г/см3 0,75
Динамическая вязкость контролируемой среды, Па*с 2,4
Разрывная мощность контактов при коммутации цепей переменного тока напряжением до 220 В при частоте 50Гц, В*А 300
Дифференциал срабатывания, мм нерегулируемый до 25
Погрешность срабатывания, мм ±3
Температура контролируемой среды, °С от -50 до +125
Температура окружающего воздуха, °С от +50 до -60
Габаритные размеры, мм Ø100x335
Масса, кг 1,1
Материалы:
  • поплавка
  • корпуса
  • кронштейна
сталь 08КП
алюминиевый сплав АЛ-2
алюминиевый сплав АЛ-2
Полный средний срок службы, лет 12
Степень защиты по пыли и воде IP54
