Маслоуказатель МС-1, МС-2

Наличие:
На складе 1Шт
Документация:

Маслоуказатель МС – это механический элемент, который взаимодействует с масляными трансформаторами. Производится лишь два основных по наименованию указателя, но каждый из них имеет техническое отличие: маслоуказатель МС-1 и маслоуказатель МС-2.

Назначение маслоуказателей МС-1, МС-2

Существует много видов различных трансформаторов, которые заполняются специальным маслом. Они могут как понижающими, так и повышающими. Но мы обратим собственное внимание на другие технические параметры масляного трансформатора. При постоянной работе такого агрегата, надо четко видеть точное значение уровня маслянистой среды в резервуаре. Уровень масла хотя бы минимально должен быть выше, чем самая минимальная отметка, и не выше, чем самая высокая. Для этого присоединяется наше контролирующее устройство. В зависимости от вида оболочки измеряемого трансформатора выбирается модельное название указателя масла.

Среди фактических задач мы выделяем следующие:

  • Процесс, когда определяется уровень масла (жидкий диэлектрик), которое находится в расширителе нашего трансформатора либо же другого похожего на специализации аппарата.
  • Указатель масла необходим при процессе залива трансформаторного масла в сам трансформатор, так как за счет указателя можно вычислить точный уровень жидкости в расширителе.
  • В моменты падения определенного уровня или же превышение максимального предела жидкости (масла) от маслоуказателя подается электрический сигнал, оповещающий о произошедшей ситуации.

Работа и устройство прибора

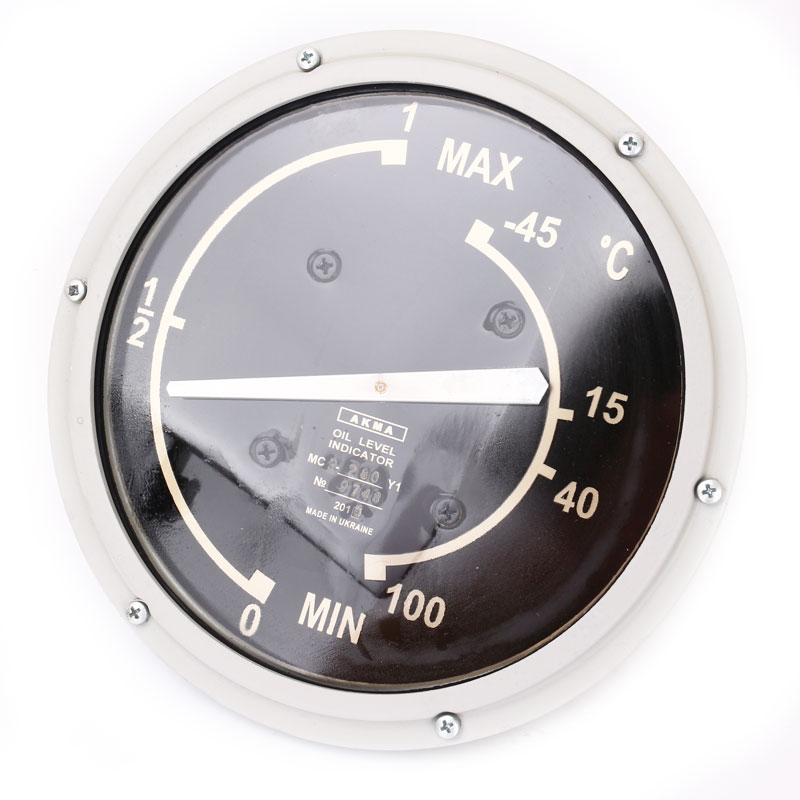

Чтобы определить уровень масла, которое налито в расширитель, то требуется посмотреть на левую шкалу циферблата. Чтобы посмотреть количество масла, которое заливается в данный момент в трансформатор, требуется смотреть на конец стрелки, которая движется по правой шкале нашего циферблата. Левая шкала снабжена тремя метками: метка «0» - пусто; метка «1/2» - половина от общего объема; метка «1» - заполнено на 100 процентов. Минимальный и максимальный показатели обозначают как «MIN» для первого случая, как «Max» для второго случая. Правая шкала циферблата – это шкала с метками, которые соответствуют числам, которые относятся к градусам шкалы Цельсия. Получается, что каждый уровень масла соответствует определенной температуре диэлектрика в трансформаторе.

Первый и второй геркон будут замыкаться в наименьшем и наибольшем достижении уровня масла. Магнит постоянного типа действия, установлен возле каждого геркона, требуется, чтобы настроить на срабатывание, при достижении стрелки меток минимума и максимума.

Лидером продаж считаются маслоуказатель МС2-400 (МС-2-400) и маслоуказатель МС2-560 (МС-2-560).

Обозначение

Маслоуказатель МС-У Ж М = например маслоуказатель МС-2 400 У1

У = модель МС1 или модель МС2;

Ж = выбранный размер длины рычага;

М = выбор климата.

Расширители производятся с разным диаметром. Соответственно от диаметра расширителя меняется размер длины рычага в маслоуказателе.

Расширитель диаметр

Модель МС1

Модель МС2

470 мм

Нет

МС2-190 (МС-2-190)

690 мм

МС1-665 (МС-1-665)

МС2-280 (МС-2-280)

940 мм

МС1-1120 (МС-1-1120)

МС2-400 (МС-2-400)

1 260 мм

МС1-1610 (МС-1-1610)

МС2-560 (МС-2-560)

1 570 мм

МС1-2090 (МС-1-2090)

МС2-720 (МС-2-720)

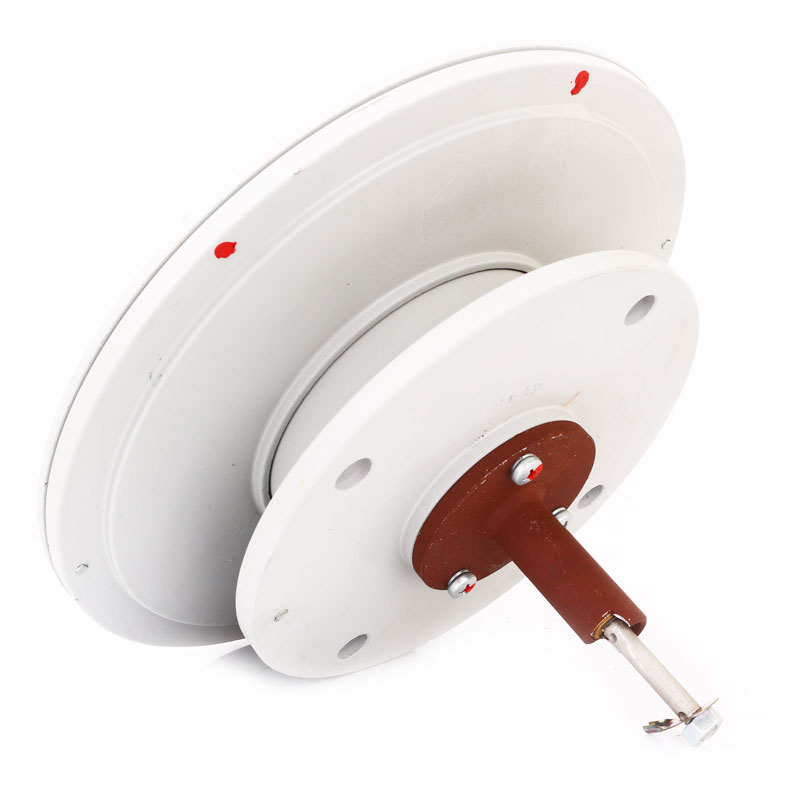

Крепления маслоуказателя МС-1 и МС-2

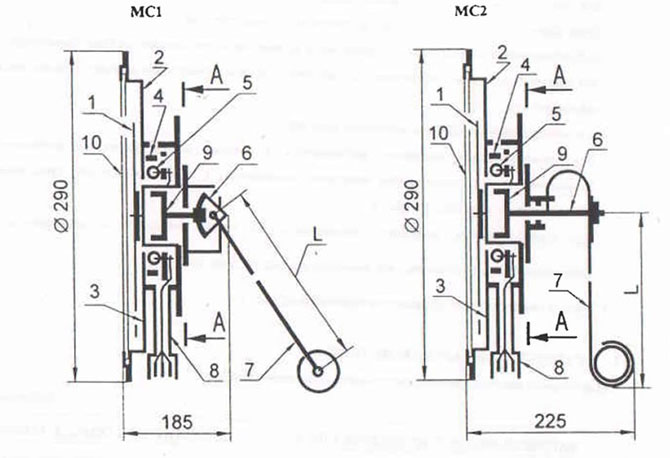

Рис1. Габаритные размеры маслоуказателей

Габаритные размеры маслоуказателя МС1 и МС-2

Рис2.Схема подключения

Технические характеристики

  • Указатель размещается на масляном трансформаторе, но находится на открытом воздухе.
  • Положение в работе это вертикальное положение.
  • Циферблат сделан с диаметров в 245 миллиметров.
  • Постоянный ток может быть снабжен напряжением 250 Вольт.
  • Переменный ток снабжается напряжением максимум 250 Вольт.
  • Ток не превышает показатель в 1 Ампер.
  • Контакты коммутируют мощность в размере не более 30W.
  • Длину рычага выбираем согласно таблице.
  • Маслоуказатель МС-1 весит 6 500 грамм.
  • Маслоуказатель МС-2 весит 4 500 грамм.

Если в трансформаторе имеется расширитель, а его оболочка сделана с гибкими свойствами, то требуется устанавливать на него маслоуказатель МС-1. Такой вид оболочки обозначает, что внутренняя часть резервуара, где находится жидкое масло, полностью закрыто от доступа окружающей среды. То есть никакое постороннее вещество или вещь не попадет туда. Стрелка в этой модели полностью завязана на ролик. Рычаг двигается при движении ролика, который опирается на внутренность гибкой оболочки, которая лежит на поверхности диэлектрика.

Самая популярная модель – маслоуказатель МС1-1610 (МС-1-1610) и маслоуказатель МС1-2090 (МС-1-2090).

Ряд масляных трансформаторов производятся с расширителями, в которых гибкая оболочка отсутствует. В такие модели трансформаторов можно установить и эксплуатировать исключительно модель маслоуказатель МС-2. Как вариант установки модели МС-2,  расширитель должен быть полностью, быть подстроен под работу с контактором серии РПН. Стрелка работает в паре с поплавком. Он за счет рычажного привода, а так же двух магнитов, которые работают друг с другом, создают вращающие движения, которые подаются через герметично сделанную стенку корпусной части. Рычаг движется за счет поплавка, который плавает по поверхности трансформаторного масла.

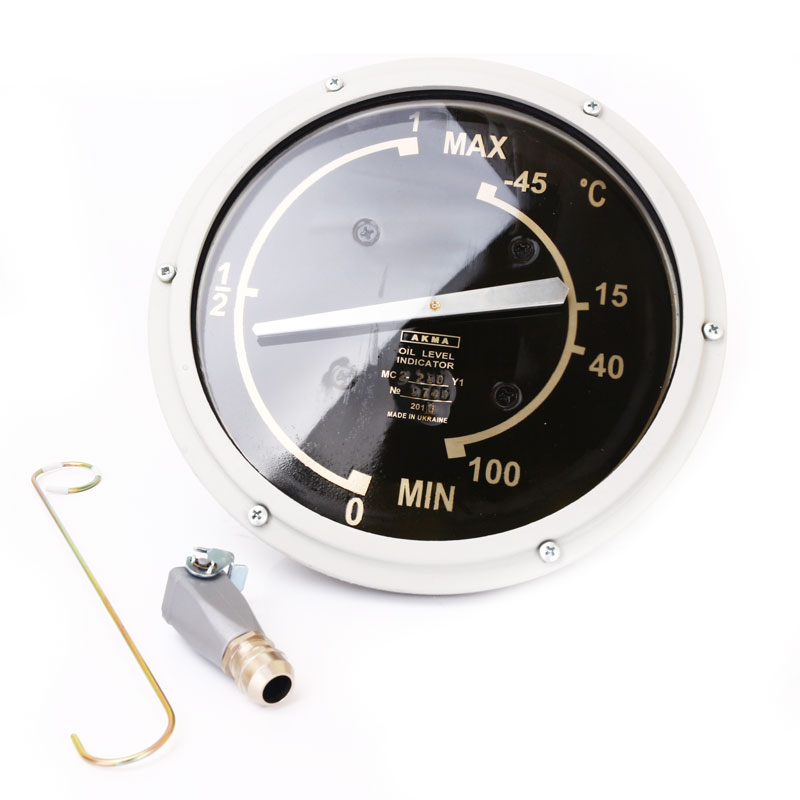

Указатель жидкого диэлектрика упаковывается в картонный короб, который является защитной и транспортировочной тарой. Открыв ящик, мы там обнаруживаем сам указатель, а так же рычаг и ролик для него, съемную кабельную муфту, снабженную клеммной колодкой, паспорт на указатель.
