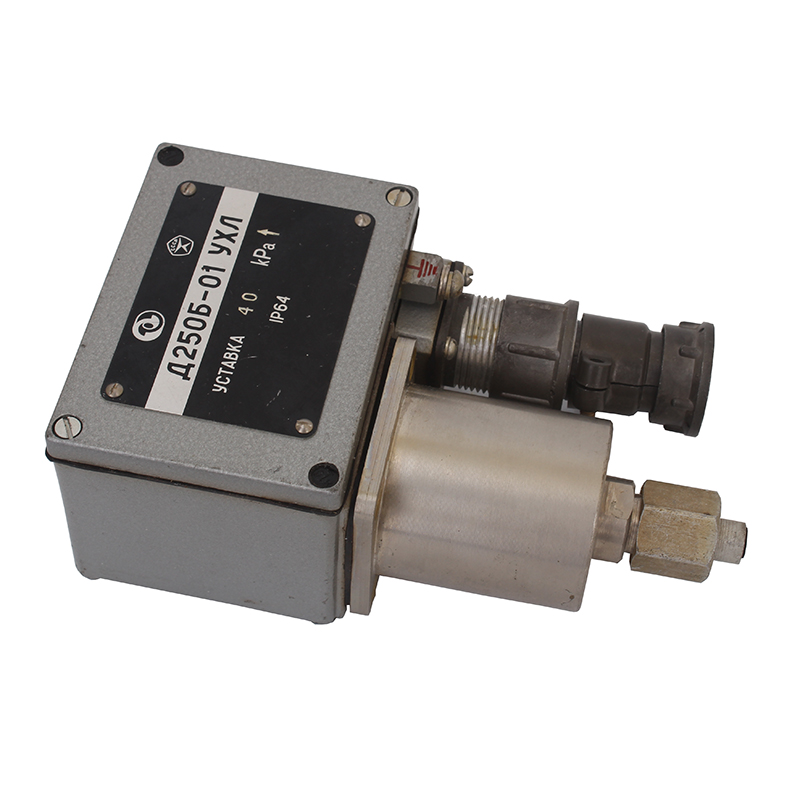

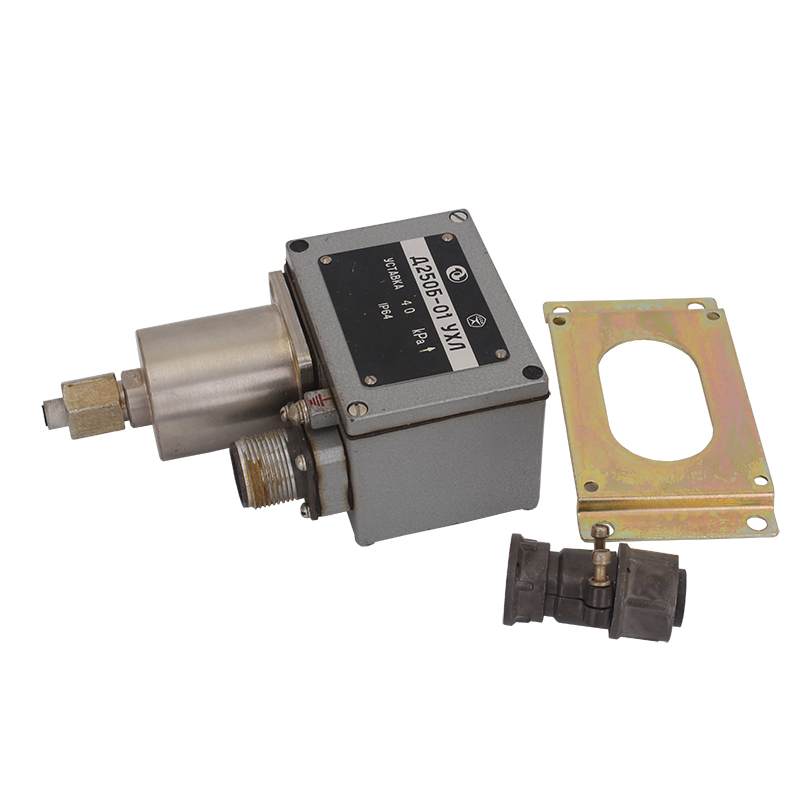

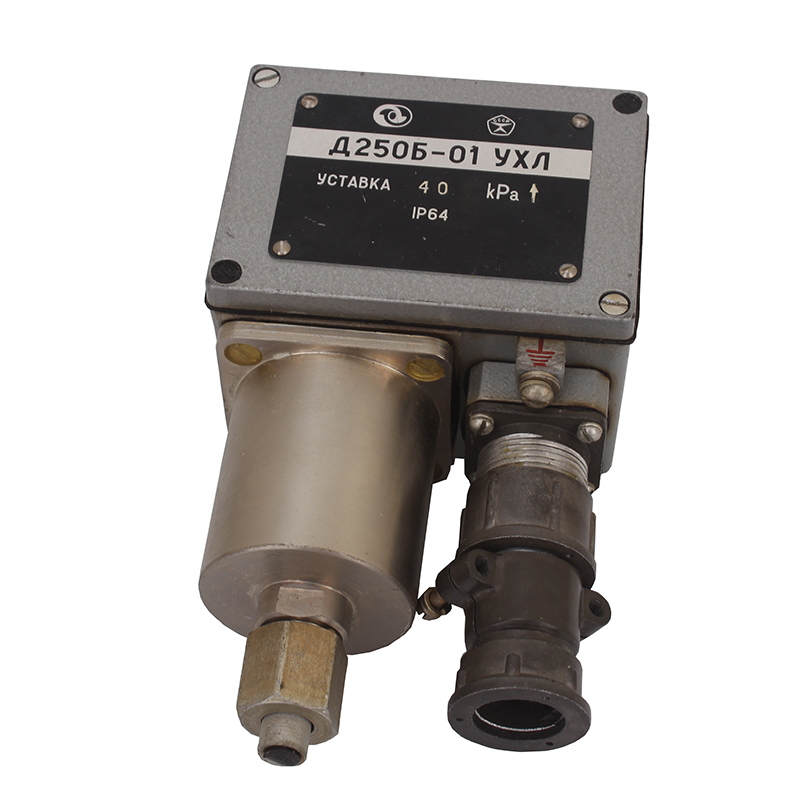

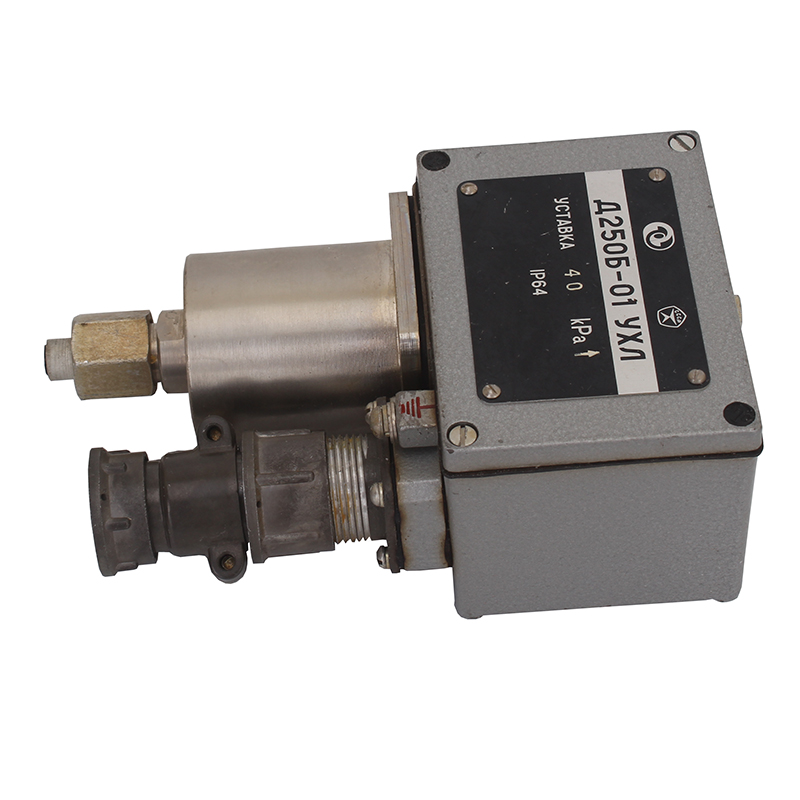

Датчик-реле Д250Б

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Датчик-реле Д250Б предназначен для контроля и двухпозиционного регулирования давления жидких и газообразных сред, неагрессивных к бериллиевой бронзе и латуни, в системах сигнализации, защиты и управления дизелей и тепловозов.

Устройство и принцип действия

Датчика-реле основан на уравновешивании силы, создаваемой давлением контролируемой среды на чувствительный элемент-сильфон, силой упругой деформации пружины, соответствующей заданной уставке.

Д250Б состоит из следующих основных частей:

  • чувствительной системы,
  • узла настройки,
  • передаточного механизма,
  • переключателя и штепсельного разъема.

В чувствительную систему входят узел сильфона и корпус. Передаточный механизм состоит из штока и рычага, вращающегося на оси. Переключатель имеет два неподвижных контакта и один подвижной. Контролируемое давление создается в полости между корпусом и сильфоном. Узел настройки состоит из пружины, винта и резьбовой пробки. Уставку настраивают винтом.

Для перенастройки на другую уставку или подрегулировку - необходимо выверните винт, снимите планку, измените уставку вращая винт против часовой стрелки чтобы повысить уставку и по часовой стрелке чтобы уставку понизить.

Технические характеристики
Модификации Пределы уставок, кПа Основная погрешность уставки, кПа Зона нечувствительности, не более кПа Давление перегрузки, кПа
Д250Б-01 от 20 до 200 ±5 10 1300
Д250Б-02 от 160 до 1000 ±15 для уставок от 160 до 400, ±25 для уставок от 400 до 1000 35 1500
