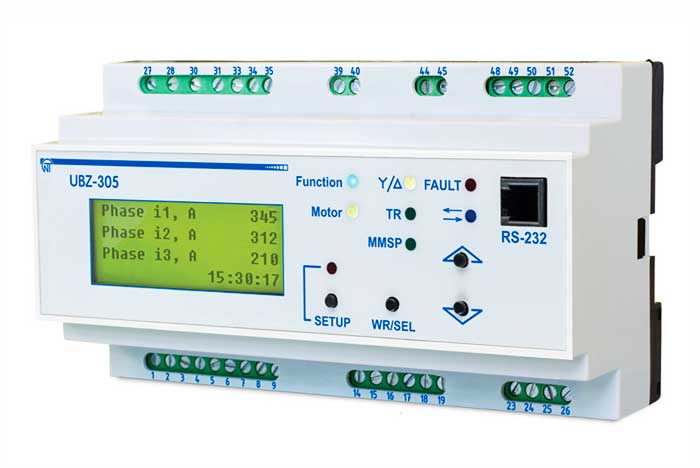

Блок защиты УБЗ-305

No votes yet
Категория:

Блок защиты УБЗ-305 предназначен для:

  • защиты асинхронных электродвигателей мощностью от 2 , 5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А,
  • постоянного контроля параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверки значения сопротивления изоляции электродвигателей.

Принцип действия

УБЗ-305 определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда – треугольник), в этом случае блок защиты индицирует аварию внешнего контактора, включающего двигатель, до тех пор, пока изделие не будет выключено.

Графический интерфейс панели управления позволяет в реальном времени наблюдать текущее состояние различных параметров изделия. Гибкая настройка интерфейса позволяет подстроиться под требования любого пользователя

Технические характеристики
Параметры Значение
Номинальное переменное трехфазное напряжение питания, В 380
Частота сети, Гц 48 - 62
Номинальный ток ТТ, A 5
Гистерезис по напряжению (фазное/линейное), В 10/17
Гистерезис по теплу, в процентах от накопленного тепла при отключении 33
Точность определения порога срабатывания по току, не более, в процентах от номинального 2
Точность определения порогов по напряжению, В 3
Точность определения перекоса фаз по напряжению, В 3
Напряжение, при котором сохраняется работоспособность:
  • фазное, при питании от одной фазы и подключенном нулевом проводе, В
  • линейное, при питании от трех фаз, В
180
450
Аналоговые входы:
  • вход для подключения датчика температуры (типы Pt 100, Ni100, Ni120) , шт
  • вход для подключения датчика температуры типа P TC - 100 0 , шт
  • вход для стандартных ТТ с выходом 5 А ( тип Т - 0.66 или аналогичный) , шт.
  • вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности) , шт
  • вход измерения тока 0 - 20 мА, шт
  • вход измерения напряжения 0 – 10 В, шт
1
1
3
1
1
1



Разрешение по температуре температурных датчиков , С 1
Потребляемая мощность (под нагрузкой), В 5,0
Масса, не более, кг 0,34
Габаритные размеры, мм 91х157х58

Эксплуатация

Оптимальными условиями для использования блока защиты УБЗ-305 являются:

  • температура окружающей среды от -20 до +55 С,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха от 30 до 80% при температуре +25 С.
