Блок защиты УБЗ-118

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок защиты УБЗ-118 предназначен для защиты однофазных асинхронных электродвигателей мощностью до 2 , 6 кВт (в сетях 220 В, 50 Гц) , работающих с одним фазосдвигающим конденсатором (схема включения двигателя без пускового конденсатора).

Устройство и принцип действия

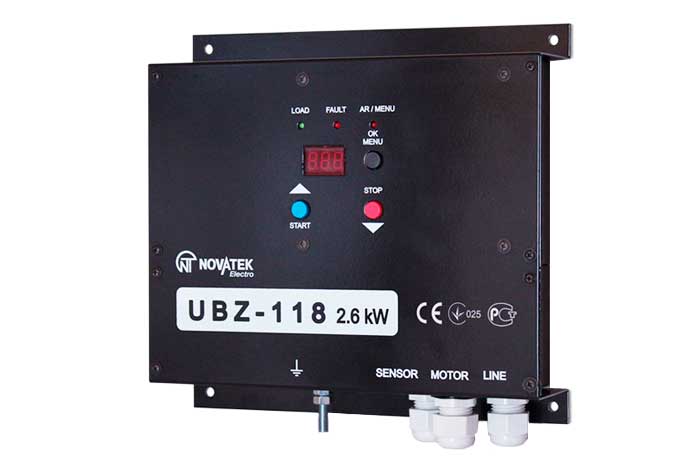

Блок защиты выполнен в металлическом корпусе, предназначенном для крепления на стену .

В процессе работы УБЗ-118 производит постоянное измерение и контроль сетевого напряжения и тока, потребляемого двигателем. И сходя из полученных результатов, устройство рассчитывает тепловую модель двигателя. При выходе параметров за допустимые пределы реле отключает двигатель, и включает снова (через время АПВ, при условии, что параметры вернулись в норму и АПВ не запрещены.

Технические характеристики
Параметры Значение
Номинальное напряжение питания однофазное , АС, В 220
Напряжение, при котором сохраняется работоспособность, АС, В 130 - 300
Частота питающей сети , Гц 48 - 62
Мощность двигателя , кВт 2,6
Номинальный ток двигателя , А 12
Максимальный допустимый пусковой ток, А 40
Точность определения порогов срабатывания по току , в % от номинального 3
Точность определения порогов по напряжению, В 3
Гистерезис возврата по напряжению, В 4
Время хранения данных , лет 10
Потребляемый ток (при напряжении 220 В), мА 85
Масса, кг 1,4
Габаритные размеры 230х223х58
Вход дистанционного управления сухой контакт
Выход управления двигателем реле 40 А, 240 В
Номинальный режим работы продолжительный
Степень защиты ІР30

Эксплуатация

Оптимальными условиями для использования блока защиты УБЗ-118 являются:

  • температура окружающей среды от -30 до + 55°С,
  • температура хранения от -45 до +70°С,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха (при температуре 35 °С) 30 ... 80 %.
