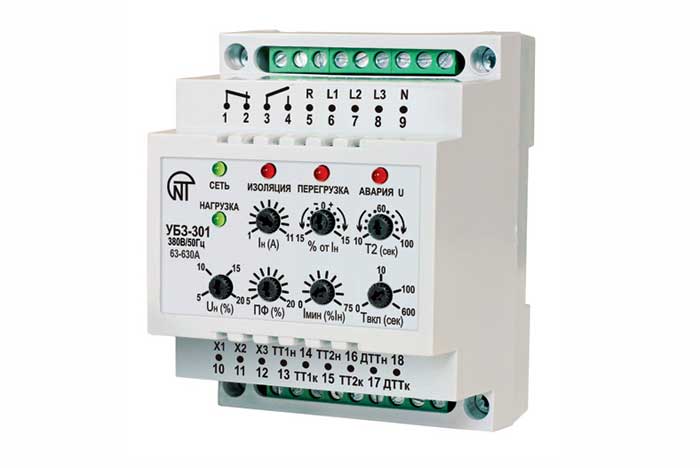

Блок защиты УБЗ-301 63-630А

No votes yet
Категория:

Блок защиты УБЗ-301 63-630А предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 30 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью.

Функциональные возможности

Блок защиты УБЗ-301 63-630А выполняет следующие функции:

  • простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов,
  • установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки,
  • срабатывание по перегрузу с зависимой выдержкой времени,
  • возможность сдвигать токо-временную характеристику как по оси токов, так и по оси времени,
  • выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения по усмотрению заказчика самостоятельно,
  • индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок, и включения нагрузки.
Технические характеристики
Параметры Значение
Номинальное линейное напряжение, В 380
Частота сети, Гц 45 - 55
Диапазон номинальных токов, А 63 - 630
Диапазон выставления рабочего тока, в % от ном ± 15
Диапазон регулирования времени при 2-х кратной перегрузке, с 10 - 100
Диапазон регулирования порога по напряжению, в % от ном ± (5-20)
Диапазон регулирования по перекосу фаз, % 5 - 20
Диапазон регулирования порога срабатывания по Iмин, в % от раб. (ном.) 0 - 75
Диапазон регулирования времени АПВ (Твкл), с 0 - 600
Время первого включения нагрузки при Твкл= 0, с 2 - 3
Время срабатывания при авариях по напр., с 2
Время срабатывания при авариях по току, кроме перегруза, с 2
Фиксированная уставка срабатывания по току утечки, А 1,0
Порог контроля сопротивления изоляции, кОм 500±20
Гистерезис по напряжению (фазн/лин), В 10/17
Гистерезис по теплу, % от накопленного при отключении 33
Точность определения порога срабатывания по току , в % от Iном 2-3
Точность определения порога по напряжению, В 3
Точность определения перекоса фаз, % 1, 5
Напряжение, при котором сохраняется работоспособность, % 50 - 150
Потребляемая мощность (под нагрузкой), ВА 3,0
Максимальный коммутируемый ток выходных контактов, А 5
Масса УБЗ-301 63-630А , кг 0, 200
