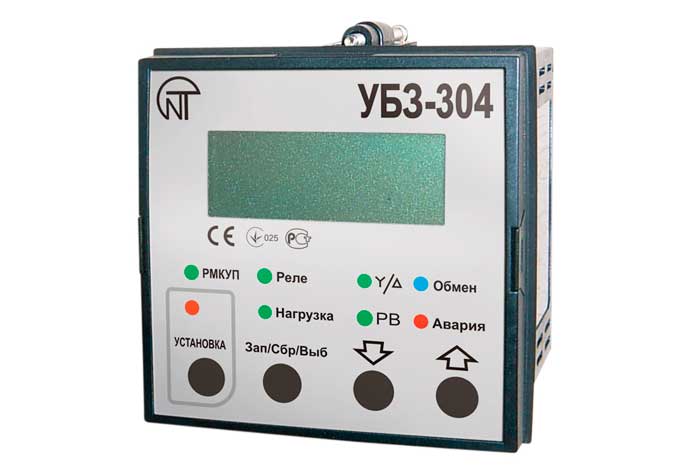

Блок защиты УБЗ-304

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок защиты УБЗ-304 предназначен для защиты асинхронных электродвигателей мощностью от 2 , 5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.

Принцип действия

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

УБЗ-304 определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда - треугольник). В этом случае блок защиты индицирует аварию внешнего контактора, включающего двигатель, до тех пор, пока УБЗ-304 не будет выключен или отключен контроль токов двигателя при отключенном реле нагрузки

Технические характеристики
Параметры Значение
Номинальное напряжение питания , трехфазное 380 В, 50 Гц
Частота сети, Гц 48 - 62
Номинальный ток ТТ, А 5
Гистерезис по напряжению (фазное/линейное), В 10/17
Гистерезис по теплу, в процентах от накопленного тепла при отключении 33
Точность определения порога срабатывания по току, не более, в процентах от номинального 2
Точность определения порогов по напряжению, В 3
Точность определения перекоса фаз по напряжению, В 3
Напряжение, при котором сохраняется работоспособность:
  • фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В
  • линейное, при питании от трех фаз не более, В
180
450
Разрешение по температуре температурных датчиков, С 1
Потребляемая мощность (под нагрузкой), не более, ВА 5,0
Масса, кг 0,5

Эксплуатация

Оптимальными условиями для использования блока защиты УБЗ-304 являются:

  • температура окружающей среды от минус 20 до + 55 С;
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха от 30 до 80% при температуре +25 С.
