Описание
Блок БШД-01 предназначен для применения в схемах РЗА с питанием от вторичных цепей измерительных трансформаторов тока фаз А и С. Блок применяется для бесконтактного, посредством симистора, шунтирования и дешунтирования управляемой токовой цепи, если ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А – не более 1,5 Ом. Управляемой токовой цепью могут служить катушки электромагнитов отключения приводов типа ПРБА, ПП-61, ПП-67, ПГ-10, или им подобных. Блок может использоваться для замены двух реле типа РП-321, РП-341, РП-361 и им подобных.
Функции блока
Применение блока предполагает использование дискретного выхода («сухой» контакт) внешнего устройства РЗА для управления функцией шунтирования/ дешунтирования.

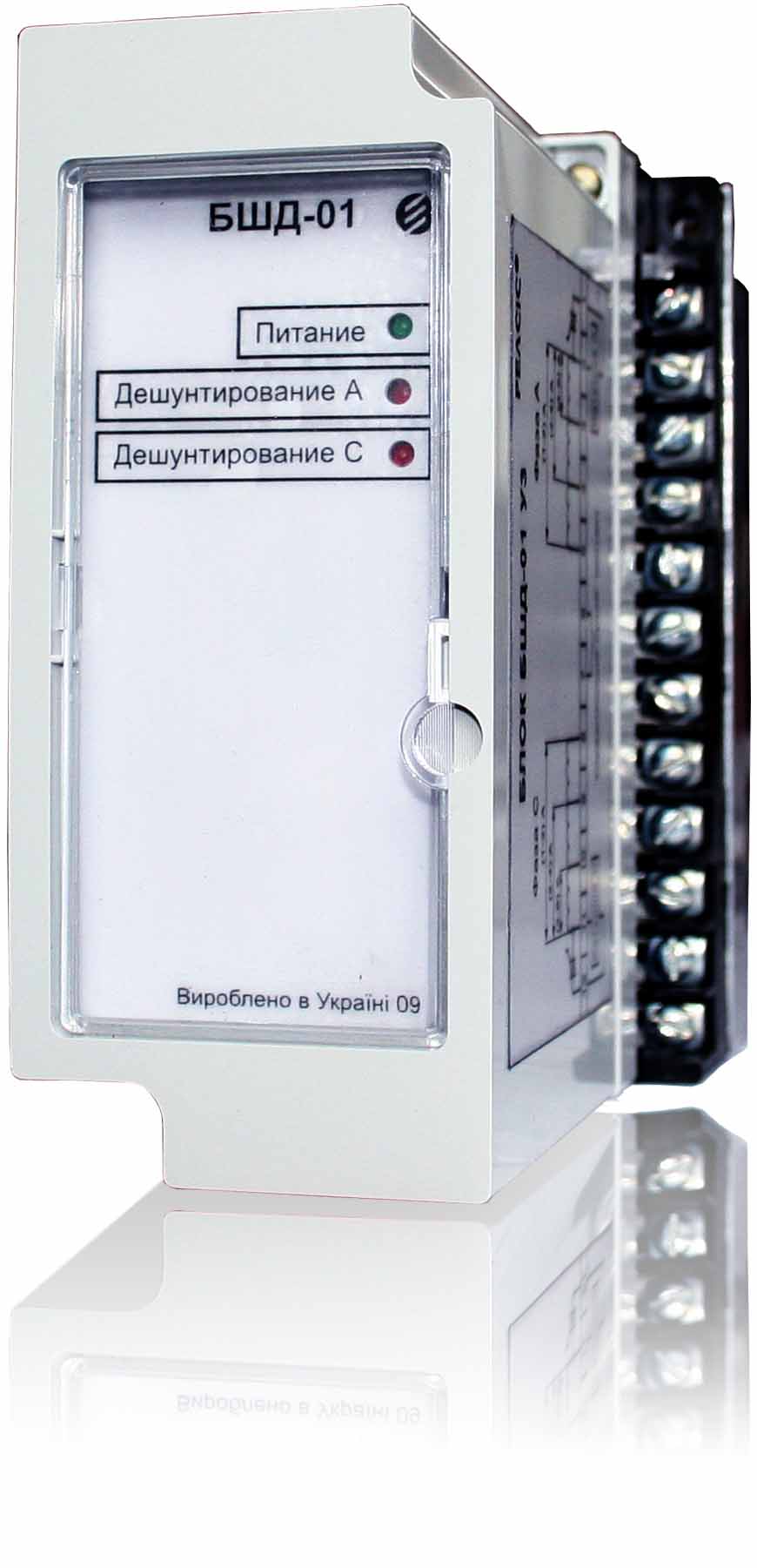

Блок имеет световую индикацию: – светодиод зеленого цвета «ПИТАНИЕ», который засвечивается при напряжении на выходе внутреннего ИВЭП более 12 В; – светодиоды красного цвета «ДЕШУНТИРОВАНИЕ А» и «ДЕШУНТИРОВАНИЕ С», которые засвечиваются на время между закрыванием симистора соответствующей фазы и отключением выключателя.
Характеристики
| Питание блока: от токовых цепей фаз А и С через встроенные трансформаторы тока | |||
| Диапазоны рабочих токов обмоток трансформаторов, А | (1-2) | (2-4) | (4-8) |
| Номинальные токи, А, соответственно | 1,5 | 3 | 5 |
| Минимальный ток шунтирования, А | 0,3 | ||
| Номинальное напряжение управления дискретным входом, В | 24 | ||
| Номинальный ток управления дискретным входом, мА | 15 | ||
| Мощность, потребляемая элементами индикации и управления от токовой цепи, ВА, не более | 1,6 | ||
| Масса блока, кг, не более | 0,9 | ||
| Степень защиты (в соответствии с ГОСТ 14254 -96): - блока оболочкой - контактных выводов |
IP40 IP10 |
||
| Сопротивление изоляции, мОм, не менее: - в холодном состоянии при нормальных климатических условиях - в нагретом состоянии при температуре 55°С - в условиях повышенной влажности 98% при температуре 35°С |
50 10 1 |
||
Электрическая изоляция в холодном состоянии при нормальных климатических условиях выдерживает, без пробоя и перекрытия по поверхности, между независимыми (гальванически не связанными) электрическими цепями блока, и между этими же цепями и заземляющим контактом:
- Испытательное напряжение переменного тока действующим значением 2 кВ и частотой 50 Гц − в течение 60 с;
- Импульсное испытательное напряжение амплитудой 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью импульса 50 мкс и периодом следования импульсов 5 с.
Количество импульсов при испытаниях – по три разной полярности.
Габаритный размер, мм: 140 х 72 х 161.
Параметры термической устойчивости токовых цепей БШД-01
| Наименование параметра | Предельные значения токов, А для диапазонов рабочих токов |
||
|---|---|---|---|
| (1-2) А | (2-4) А | (4-8) А | |
| 60-секундная термическая устойчивость | 5 | 10 | 20 |
| 1-секундная термическая устойчивость | 30 | 75 | 150 (200*) |
| 0,1-секундная термическая устойчивость | 60 | 125 | 250 |
* реализовано в устройстве БШД-01-200
