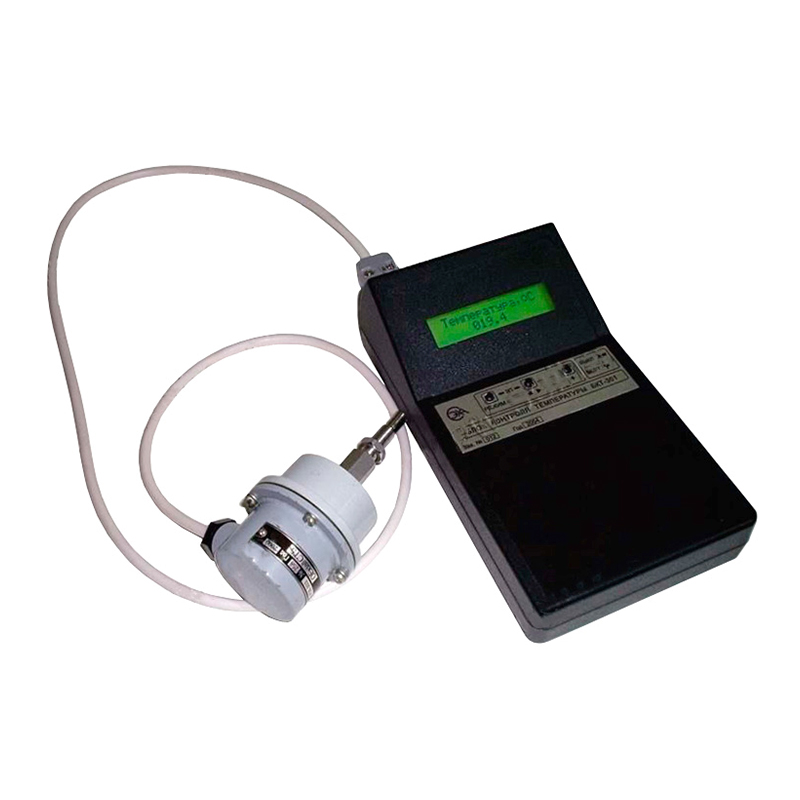

Блок контроля температуры БКТ-301 предназначен для контроля текущего и заданного значения температуры и перенастройки параметров датчиков температуры ДТ-303-РТ-00 ÷ ДТ-303-РТ-09, ДТ-303-РТ-28, ДТ-303-РТ-29 и реле температуры РТК-303, РТК-303-1.

Принцип действия

Принцип действия блока контроля БКТ-301 состоит в преобразовании токового сигнала от подключенного к нему датчика или реле температуры, в цифровой сигнал, используемый для отображения на жидкокристаллическом дисплее текущего и заданного значения температуры (уставки), состояния, а также, для настройки подключенного к блоку датчика или реле температуры.

Условия эксплуатации:

  • закрытые помещения;
  • температура окружающего воздуха – от 5 до 35 °C;
  • относительная влажность до 75 % при температуре 30 °C и более низких температурах без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.);
  • воздействие синусоидальной вибрации с частотой от 5 до 35 Гц и амплитудой смещения не более 0,35 мм.

Монтаж

  • Проверка работоспособности блока производится в условиях лаборатории КИПиА.
  • Блок подключается к датчику непосредственно на месте установки датчика.
  • Электромонтаж блока производится ленточным кабелем ЛВ3х0,2 в соответствии со схемой внешних соединений.
  • Перед пуском в эксплуатацию установить новые элементы питания (два элемента напряжением 1,5 В типа 316) в корпус.

Гарантия

  • Гарантийный срок хранения – 3 года.
  • Гарантийный срок эксплуатации – 18 месяцев.

Обозначение при заказе

  • "Блок контроля температуры БКТ-301 СЭлХА3.035.004 ТУ".

Характеристики

Блок обеспечивает: представление на табло текущих значений температуры, уставок, состояния (короткое замыкание, обрыв в цепи) датчика или реле температуры
задание уставок, зоны возврата и токового режима работы датчика или реле температуры (по аналогии с "сухим контактом" - нормально "замкнуто" ил нормально "разомкнуто")
Диапазон задания уставок и контроля температуры от -50 до +125 °C
Дискретность задания уставок 1 °C
Погрешность контроля температуры при индикации ± 0,1 °C
Длина линии связи с датчиком не должна превышать 1,5 м
При отключении электропитания последние значения уставок сохраняются в энергонезависимой памяти блока
Электропитание блока осуществляется: от внутреннего химического источника напряжением от 2 до 4 В
от внешнего источника постоянного тока с напряжением от 6 до 9 В
Потребляемый ток: от внутреннего источника не более 50 мА
от внешнего источника не более 150 мА
Потребляемая мощность не более 1,5 В·А
Средняя наработка на отказ не менее 50000 ч
Полный средний срок службы не менее 10 лет
Габариты блока 112 x 196 x 59 мм
Масса блока не более 0,35 кг

Схемы

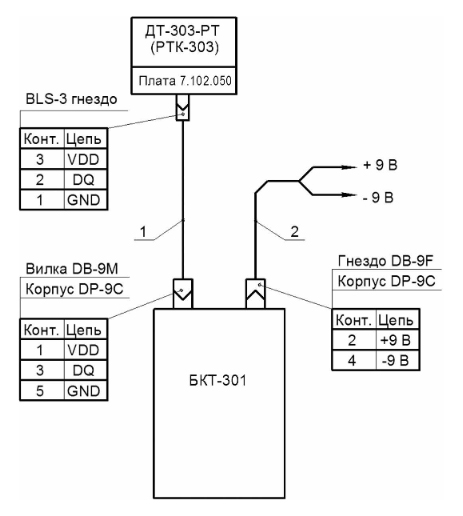

"Схема электрических соединений блока БКТ-301"

Схема электрических соединений блока БКТ-301

Комплектация

В комплект поставки входят:

  • блок контроля температуры БКТ-301 - 1 шт;
  • комплект монтажных частей:
    • вилка DB-9M (CANON) серия D-SUB - 1 шт;
    • гнездо DB-9F (CANON) серия D-SUB - 1 шт;
    • корпус DP-9C (CANON) или DPT-9C - 1 шт;
  • руководство по эксплуатации - 1 экз;
  • паспорт - 1 экз.
