Описание

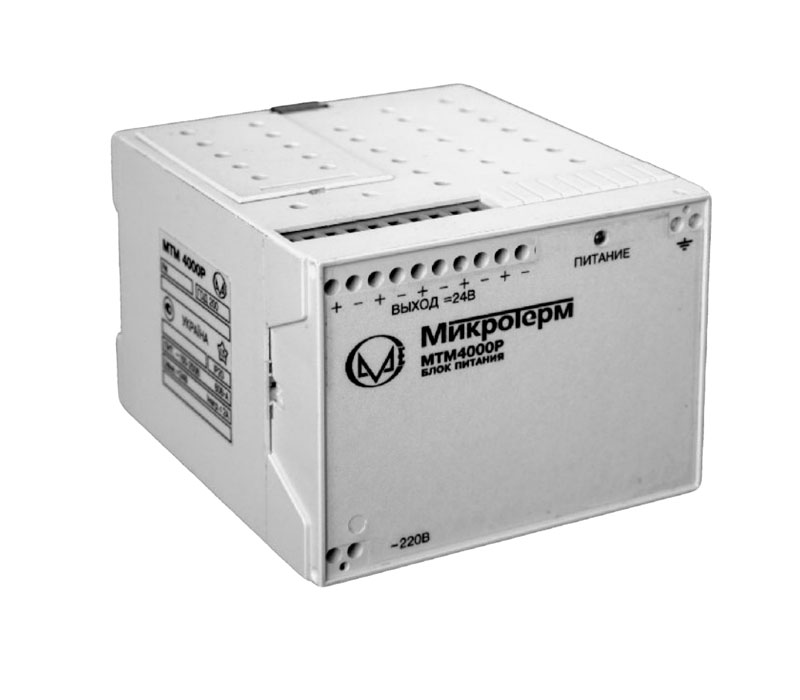

Блок питания МТМ-4000Р предназначен для питания средств промышленной автоматики и контрольно-измерительных приборов.
рис. 1 - Схема подключения
Основные функции
- защита от перегрузок с самовосстановлением при устранении перегрузки
- светодиодный индикатор питания (мигание при перегрузке)
- монтаж на Din-рейку
Характеристики
|
Напряжение питания |
AC 100...250 В |
|
Потребляемая мощность при номинальном токе нагрузки, не более |
50 ВА |
|
Пусковой ток, не более |
3 А при 250 В |
|
Диапазон рабочих температур |
-20...+40 °С |
|
Выходное напряжение постоянного тока |
24 ± 1.5 В |
|
Максимальный ток нагрузки |
1.5 А |
|
Уровень пульсаций выходного напряжения, не более |
3 % |
|
Количество выходных клемм (гальванически связанных) |
5 пар |
|
Степень защиты корпуса |
IP20 |
|
Масса, не более |
0,4 кг |

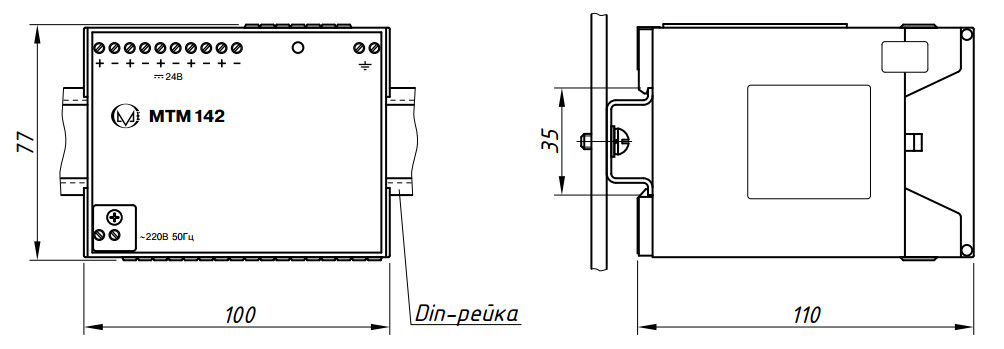

рис. 2 - Габаритные размеры блока питания
