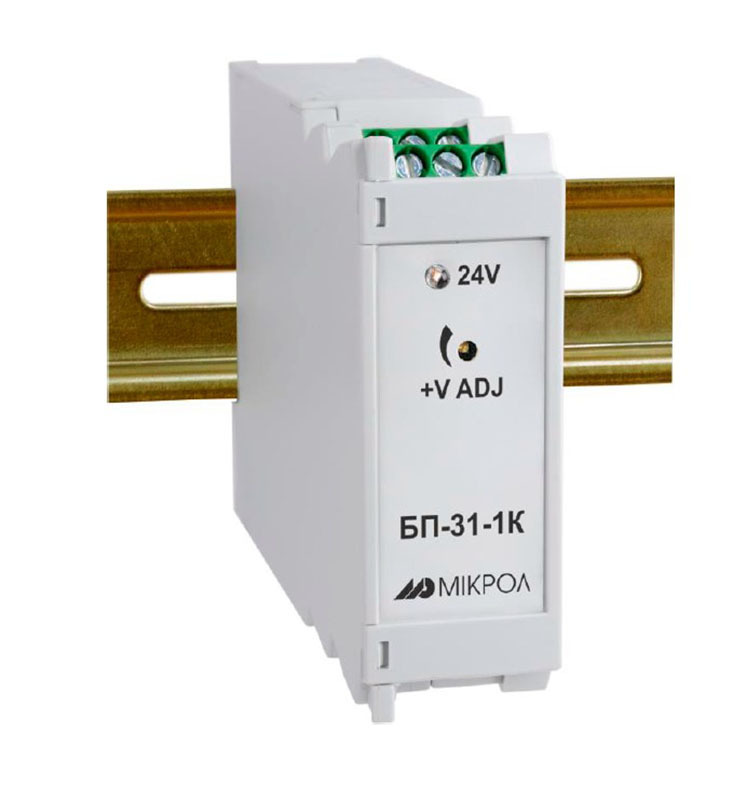

Блок питания импульсный БП-31-1к

Голосов: 1
Документация:
11980 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок питания импульсный БП-31-1к предназначен для питания стабилизированным напряжением постоянного тока комплексов измерительных преобразователей теплоэнергетических параметров, а также различных приборов и промышленного оборудования.

Область применения

  • Питание нормирующих преобразователей и блоков преобразования сигналов, в том числе блоков и преобразователей
  • Питание электронных схем и цепей дискретных входов, импульсных входов и дискретных выходов микропроцессорных контроллеров и регуляторов
  • Питание контакторов, пускателей, механических и твердотельных реле
  • Питание электромагнитных клапанов

Устройство БП-31-1к

Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса.

В блоке также предусмотрено регулирование выходного напряжения в диапазоне от 8 до 35 В с помощью потенциометра, доступ к которому обеспечивается сквозь отверстие в передней панели корпуса блока.

Внутри корпуса расположена плата питания.  Плата питания представляет собой плату печатного монтажа (далее - плата), на которой размещены радиоэлементы. Свечение светодиодного индикатора на передней панели блока указывает на наличие выходного напряжения 24 В.

Характеристики

Наименование

Значение

1

Количество независимых источников

1 шт.

2

Номинальное выходное напряжение

24 В

3

Номинальное значение тока нагрузки

0.7 A

4

Класс стабилизации выходного напряжения:

1.0

5

Коэффициент пульсации выходного напряжения

0.1 %

6

Ток срабатывания защиты, не более

1.4 A

7

Напряжение питания

От 110 до 242 В

8

Потребляемая мощность, не более

23 В.А

9

Диапазон регулирования выходного напряжения

От 8 до 35 В

10

Гальваническая изоляция

Выходные цепи гальванически изолированы от цепей питания

11

Габаритные размеры

76 х 26 х 115 мм

12

Температурная нестабильность выходного напряжения в диапазоне температур от -40 до +70 °С, не более

0.5 В

13

Масса, не более

0.13 кг

Схемы

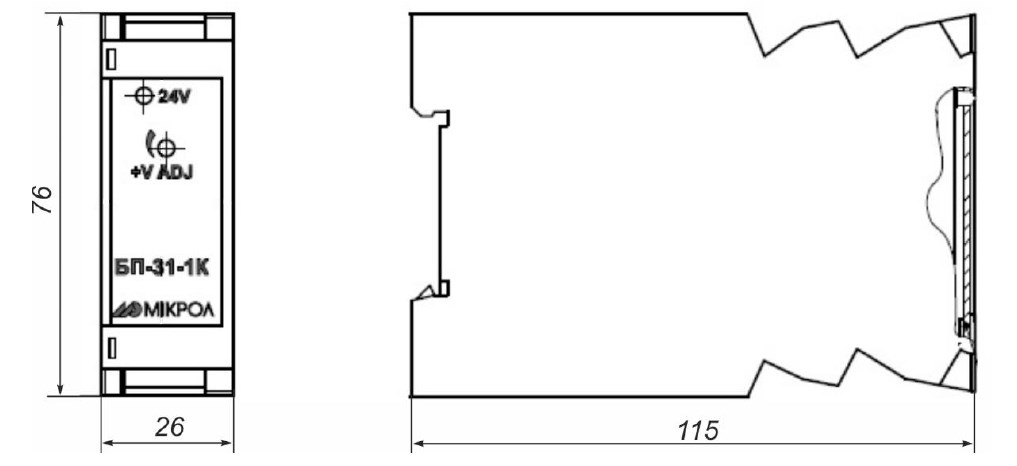

"Схема габаритных размеров Блока питания импульсный БП-31-1к"

Рис.1 Схема габаритных размеров Блока питания импульсный БП-31-1к
