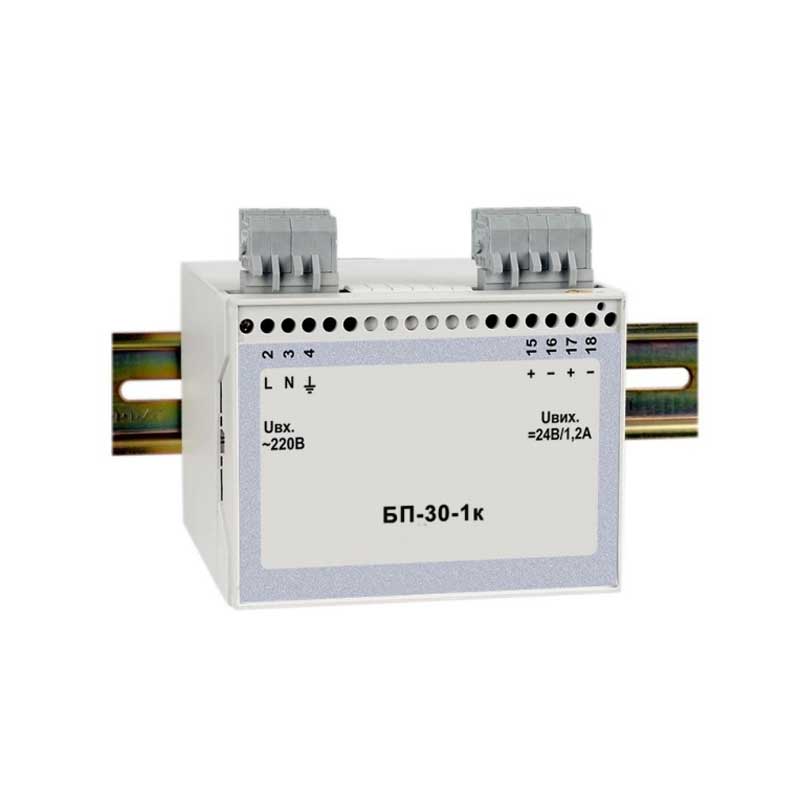

Блок питания импульсный БП-30-1к
Описание
Блок питания импульсный БП-30-1к применяется для питания стабилизированным напряжением 5В, 12В или 24В постоянного тока различных приборов и промышленного оборудования.
Область применения
- Питание нормирующих преобразователей и блоков преобразования сигналов, в том числе блоков и преобразователей производства предприятия МИКРОЛ
- Питание электронных схем и цепей дискретных входов, импульсных входов и дискретных выходов микропроцессорных контроллеров и регуляторов
- Питание контакторов, пускателей, механических и твердотельных реле
- Питание электромагнитных клапанов
Характеристики
|
Количество каналов |
1 канал |
|
Гальваническое разделение |
от питающей сети |
|
Номинальное выходное напряжения постоянного тока |
|
|
- БП-30-1к-5 |
5 В |
|
- БП-30-1к-12 |
12 В |
|
- БП-30-1к-24 |
24 В |
|
Номинальный ток нагрузки: |
|
|
- БП-30-1к-5 |
3 А |
|
- БП-30-1к-12 |
3 А |
|
- БП-30-1к-24 |
1.2 А |
|
Выходная номинальная мощность канала: |
|
|
- БП-30-1к-5 |
15 В·А |
|
- БП-30-1к-12 |
30 В·А |
|
- БП-30-1к-24 |
30 В·А |
|
Класс стабилизации выходного напряжения блока |
1.0 |
|
Коэффициент пульсации выходного напряжения блока |
0.4% |
|
Защита от короткого замыкания и перегрузок |
есть |
|
Автоматическое восстановление нормальной работы |
после устранения перегрузки или короткого замыкания |
|
Фильтр защиты от электромагнитных помех от сети |
встроенный |
|
Защищенность от действия климатических факторов |
40 °С до плюс 70 °С |
|
Защищенность от действия вибрации |
соответствует исполнению N2 согласно ГОСТ 12997 |
|
Защищенность от действия пыли и влаги |
соответствует исполнению IР30 согласно ГОСТ 14254 |
|
Напряжение питания (сеть переменного тока частотой от 47 Гц до 63 Гц) |
от 110 В до 242 В |
|
Потребляемая мощность при номинальном напряжении 220 В: |
|
|
- БП-30-1к-5 |
25 В·А |
|
- БП-30-1к-12 |
40 В·А |
|
- БП-30-1к-24 |
40 В·А |
|
Ток срабатывания защиты при нагрузке для БП-30-1к-24, не более |
5 А |
|
Масса, не более |
0,35 кг |
|
Габаритные размеры (ВхШхГ): |
96х100х110 мм |
|
Крепление |
рельс DIN35х7.5 EN50022 или настенное |
