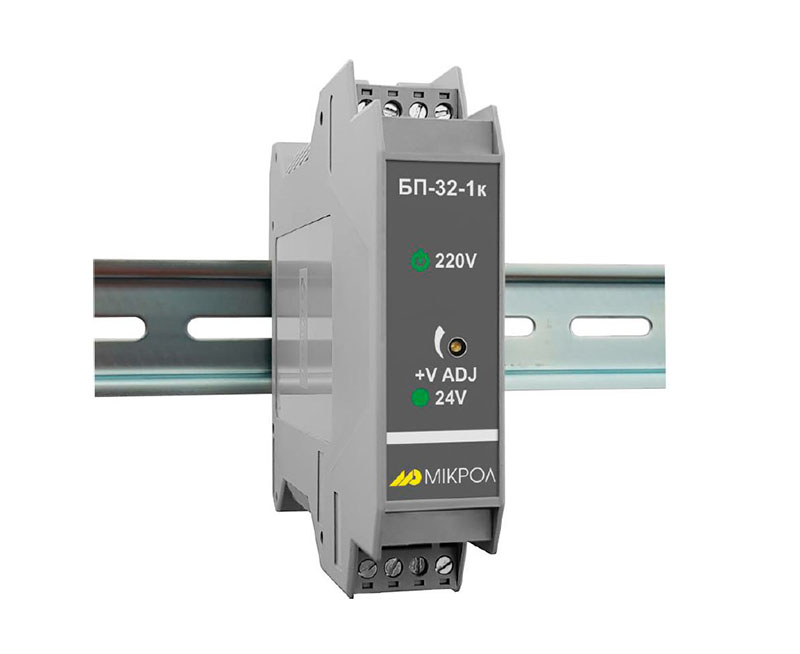

Блок питания импульсный БП-32-1к

Документация:

11980 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Блок питания импульсный БП-32-1к предназначен для питания стабилизированным напряжением постоянного тока комплексов измерительных преобразователей теплоэнергетических параметров, а также различных приборов и промышленного оборудования.

Область применения

Питание нормирующих преобразователей и блоков преобразования сигналов, в том числе блоков и преобразователей производства предприятия МИКРОЛ
Питание электронных схем и цепей дискретных входов, импульсных входов и дискретных выходов микропроцессорных контроллеров и регуляторов
Питание контакторов, пускателей, механических и твердотельных реле
Питание электромагнитных клапанов

Устройство блока и принцип действия

Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса.

В блоке также предусмотрено регулирование выходного напряжения в диапазоне от 8 до 35 В с помощью потенциометра, доступ к которому обеспечивается сквозь отверстие в передней панели корпуса блока. Внутри корпуса расположена плата питания.
Плата питания представляет собой плату печатного монтажа (далее - плата), на которой размещены радиоэлементы. Свечение светодиодного индикатора на передней панели блока указывает на наличие выходного напряжения 24 В.

Электрическая схема блока включает в себя понижающий импульсный стабилизированный преобразователь.

Характеристики

№	Наименование	Значение
1	Количество независимых источников	1 шт.
2	Номинальное выходное напряжение	24 В
3	Номинальное значение тока нагрузки	0.8 A
4	Класс стабилизации выходного напряжения:	1.4
5	Коэффициент пульсации выходного напряжения	0.1 %
6	Ток срабатывания защиты, не более	1.4 A
7	Напряжение питания	От 110 до 242 В
8	Потребляемая мощность, не более	30 В.А
9	Диапазон регулирования выходного напряжения	От 7.5 до 35 В
10	Гальваническая изоляция	Выходные цепи гальванически изолированы от цепей питания
11	Номинальное значение выходного тока при выходном напряжении 12 В	0.9 А
12	Габаритные размеры	100 х 23 х 115 мм
13	Температурная нестабильность выходного напряжения в диапазоне температур от -40 до +70 °С, не более	0.5 В
14	Масса, не более	0.13 кг
