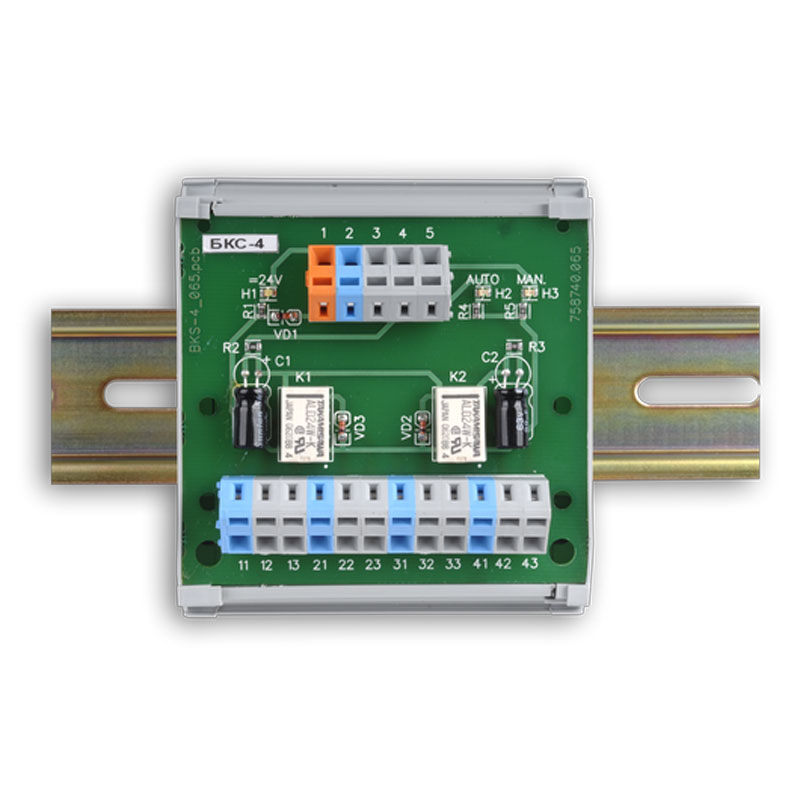

Блок БКС-4 представляет собой внешний электронный узел, который используется с целью наращивания численного показателя групп контактов для переключения, которые требуются  для блоков ручного управления марки БРУ-5 и марки БРУ-5К1. Предложенное устройство позволяет получать входной тип сигнала от первой переключающей группы и выводить его на переключающие контакты в реле в количестве четырех групп, имеющих магнитную блокировку. Устройства допускают возможность параллельного включения нескольких блоков этой серии.

Работа с прибором БКС-4

Для настройки и конфигурирования предложенного устройства используется специальный инженерный пульт ПУ-57. Также возможно выполнять конфигурирование, используя персональный компьютер – для этой цели используется интерфейс РС-485 и специальный программный тип «МИК-Конфигуратор». Чтобы обеспечить сборную работу и процесс архивирования информации при помощи ПК применяется пакет программ «МИК-Регистратор».

Для автоматизации процессов обмена между отдельными приборами или приложениями-клиентами, установленными на ПК, предусмотрен специализированный софт «ModBus OPC Server».

Отличительные особенности

Предложенный блок БКС-4 владеет интегрированной системой SCADA, которая является системой самого последнего выпущенного поколения с названием Visual Intellect. Эта система представляет мощную платформу управления различными технологическими процессами и поддерживает возможность многотерминального мониторинга контролируемого объекта, его дистанционного управления, защиты от аварийных ситуаций и пр.

Параметры

Характеристика

Коммутационная возможность контактов реле:

ток (постоянное значение):

min 0,01 мА max 250 мА, где U=6÷34В;

ток (переменное значение):

min 0,01 мА max 250 мА, где U=12÷220В;

Индикаторы по состоянию рабочих команд:

ручная, автоматическая, индикатор оперативного питания

Питающее напряжение, постоянный ток:

24 Вольта

Величина потребляемого тока:

40,0 мА

Параметры корпуса:

71х78х23 (миллиметры)

Степень защиты:

IP20

Монтаж устройства:

35-миллиметровая DIN-рельса

Вес:

практически 100 грамм
