Преобразователь ВП-300

Преобразователь ВП-300 укомплектован так, чтоб он работал как вентильный преобразователь, который используется, чтобы разрушать спаи в месте совершения замыкания фазовой токопроводящей жилы силового высоковольтного кабеля на его оболочку.

Конструкционные особенности

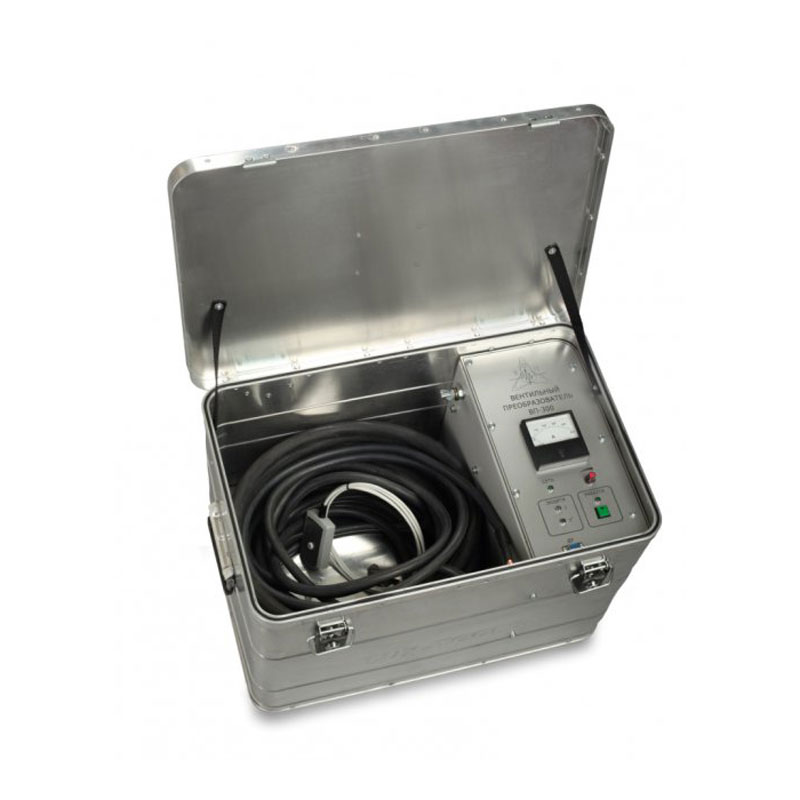

Преобразователь ВП-300 реализовано в алюминиевом корпусе контейнерного типа, который оснащен откидной крышкой и специальными ручками для переноса прибора. Корпус поделен на две зоны – для расположения управляющего блока и для укладки проводов. Чтобы обеспечить оптимальное охлаждение силовых тиристоров в конструкции прибора используется специальный вентилятор. Для эффективного заземления прибора применяется кабель заземления, который крепится к специальному болту на корпусе прибора.

Для питания преобразовательного прибора используется трехфазный рабочий ток переменного типа. Для подачи сетевого напряжения к прибору используется 4-жильный кабель питания. Нейтральный проводник принудительно подключается к источнику с сетевым напряжением, в связи с тем, что управляющий блок рассчитан на питание от однофазной сети с напряжением 220В.

Настройка выходного тока осуществляется посредством специального регулятора тока. В устройстве предусмотрено защитное срабатывание от превышений показателя тока при выходе больше чем на 320 Ампер, а также защита от перегрева блока тиристоров силового типа на температурное значение не больше 850С. Дл удобства выполнения настройки и регулировок прибора можно применять пульт дистанционного управления.

Соблюдение и выполнение работ по гарантии

При соблюдении установленных заводом-производителем правил эксплуатации и хранения приборов на них предоставляется гарантия. Срок обязательств по гарантийным случаям имеет срок в 12 месяцев со дня поставки прибора конечному пользователю.

Параметр

Значение

Параметры питающей сети (3-фазный переменный ток, проводной тип схемы для подключения с четырьмя проводами):

380,0 Вольт

50,0 Гц

Вариация выполняемых рабочих функций:

Кратковременная работа

Наибольшее значение выходного тока:

300,0 А

Защита может сработать при токе превышающем показатель:

320,0 А

Значение потребляемой мощности:

115,0 кВт

Габаритные параметры:

595х390х380 (мм)

Вес прибора:

35 килограмм

Средний эксплуатационный период:

10 лет

  • устройство типа ВП-300;
  • проводник для подключения оболочки кабеля;
  • пульт дистанционного управления;
  • эксплуатационное руководство;
  • техническая документация.
