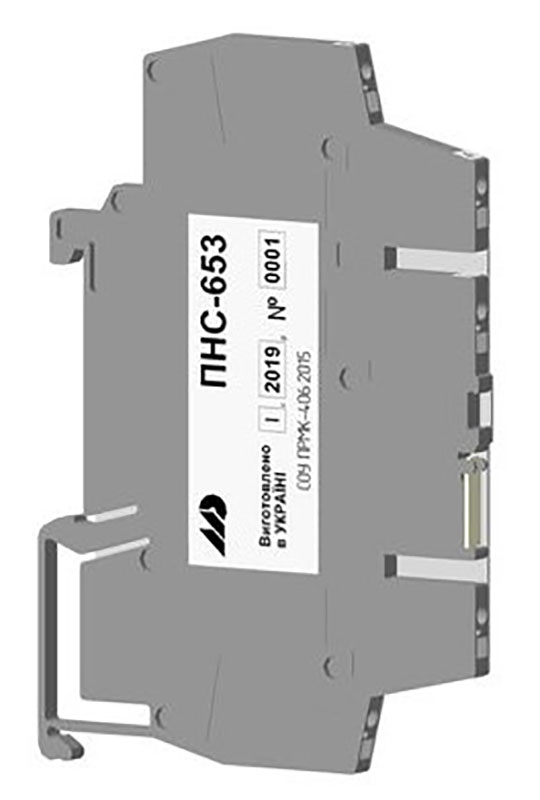

Преобразователь переменного тока ПНС-653

Голосов: 1
12572 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь переменного тока ПНС-653 предназначен для преобразования сигнала переменного тока в диапазоне от 0 до 5 А в унифицированный аналоговый сигнал постоянного тока.

Область применения

Предназначен как для автономного так и комплексного использования в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах, в химической и других отраслях промышленности.

Комплект поставки

  • Преобразователь переменного тока ПНС-653
  • Паспорт
  • Руководство по эксплуатации

Характеристики

Технические характеристики
Наименование Значения
Количество аналоговых входов 1
Диапазон изменения входного аналогового сигнала
(Метрологические характеристики входного сигнала нормируются в диапазоне от 10 % до 100 %)
от 0 до 5 А
Максимальное импульсное (100 мсек) значение входного тока  100 А
Максимальная частота входного сигнала 80 кГц
Максимальное значение входного сопротивления 0,0015 Ом
Количество аналоговых выходов 1
Диапазон изменения выходного аналогового сигнала (выход пассивный, требует внешний источник питания) От 0 до 5 мА, Rн  2000 Ом От 0 до 20 мА, Rн  500 Ом От 4 до 20 мА, Rн  500 Ом От 0 до 10 В, Rн ≥ 2000 Ом
Напряжение питания От 18 до 30 В
Ток потребления 40 мА
Предел допускаемой основной приведенной погрешности преобразования  ± 0.25 %
Гальваническая развязка Вход от выхода. Напряжение развязки - не менее 2000 В
Масса Не более 0.1 кг
Габаритные размеры 94 мм х 7 мм х 64 мм
Степень защиты согласно ДСТУ EN 60529 IP20

Схемы

"Схема габаритных размеров преобразователя ПНС-653"

Рис.1 Схема габаритных размеров преобразователя ПНС-653

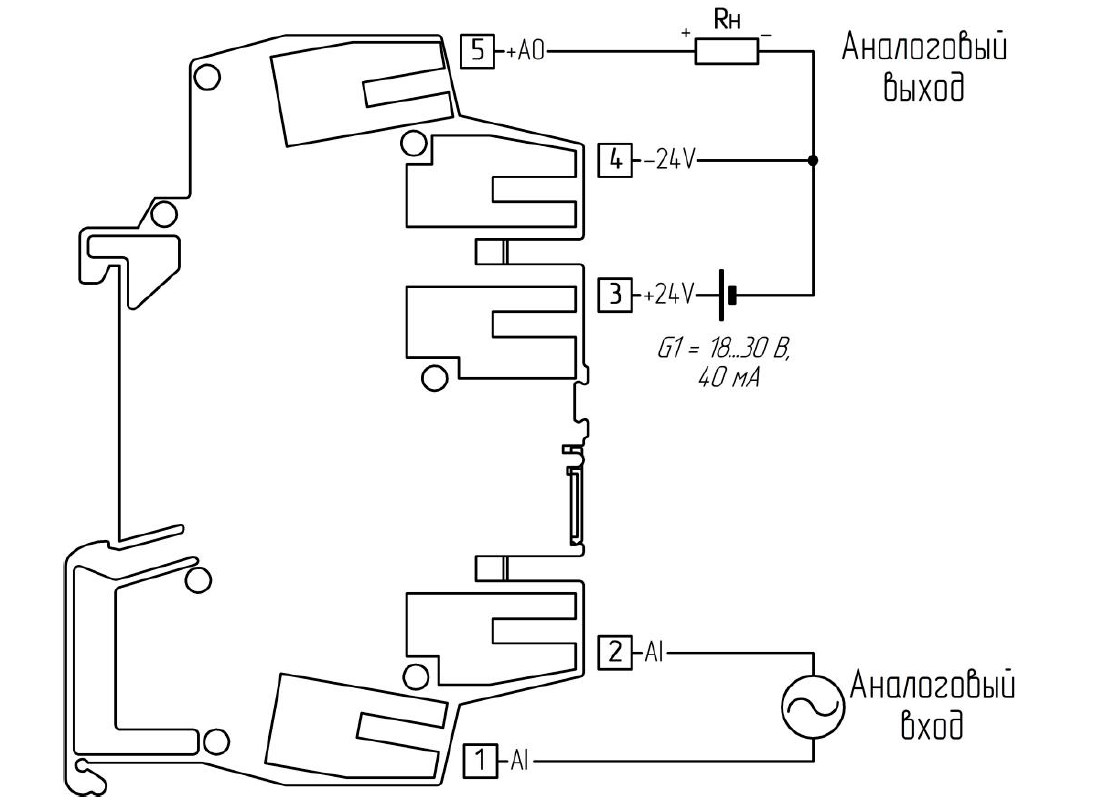

"Схема внешних соединений преобразователя ПНС-653"

Рис.2 Схема внешних соединений преобразователя ПНС-653
