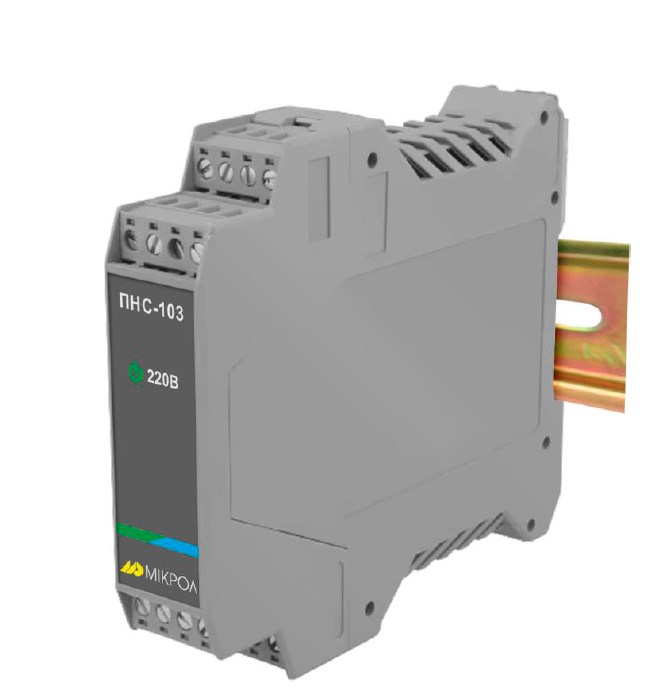

Преобразователь переменного тока ПНС-103

Голосов: 1
11093 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь ПНС-103 предназначен для непрерывного преобразования сигналов переменного тока в унифицированный аналоговый одно или двухполярный сигнал постоянного тока.

Преобразователь ПНС-103 применяется для контроля электрических сетей и установок, а также предназначен как для автономного, так и комплексного использования в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах, в химической и других отраслях промышленности.

Устройство преобразователя

Преобразователь ПНС-103 сконструирован по блочному принципу и включает:

  • литый ударопрочный пластмассовый корпус,
  • фронтальный блок передней панели с светодиодом, который сигнализирует о наличие питания
  • блок задней части с установленными захватами для монтажа на DIN рельс

Проверка работоспособного состояния

  • Подайте на соответствующие клеммы преобразователя напряжение питания 220 В переменного тока и проконтролируйте свечение светодиода на передней панели.
  • Подайте на вход преобразователя сигнал переменного тока, указанный в паспорте преобразователя.
  • Изменяя входной сигнал в диапазоне, указанном в паспорте, проконтролируйте выходные сигналы на выходе преобразователя.

Характеристики

Техническая характеристика

Значение

Аналоговые входы

Количество входов

1

Типы входных сигналов:



• переменный ток частотой от 50 ±20 Гц

От 0,1 А до 1 A
От 0,25 А до 2,5 A
От 0,5 А до 5 A

Аналоговые выходы

Количество выходов

1

Тип выходного аналогового сигнала:



• выходной сигнал одно- или двухполярный

0(-5)-5 мА
0(-20)-20 мА
4-20 мА
0(-10)-10 В

Предел допускаемой погрешности измерения

≤ 0,4%

Время преобразования

≤ 6 сек

Предельная перегрузка (от диапазона входного сигнала)

в 5 раз

Максимальное время перегрузки

≤ 5 сек

Электрические данные

Напряжение питания от сети переменного тока частотой 50 Гц

от 170 до 242 В

Потребляемая мощность от сети переменного тока частотой 50 Гц

Не более 3 ВА

Корпус

Размер корпуса (ВхШхГ)

100 х 23 х 115 мм

Крепление модуля

рельс DIN36x7,5 EN50022

Положение при монтаже

любое

Степень защиты

IP20

Масса, не более

0,2 кг

Условия эксплуатации

Температура окружающей среды

от -40 °С до +70 °С

Атмосферное давление

от 84 до 106,7 кПа

Вибрация

с частотой до 60 Гц с амплитудой до 0,1 мм

Помещение

закрытое взрыво-пожаробезопасное

Схемы

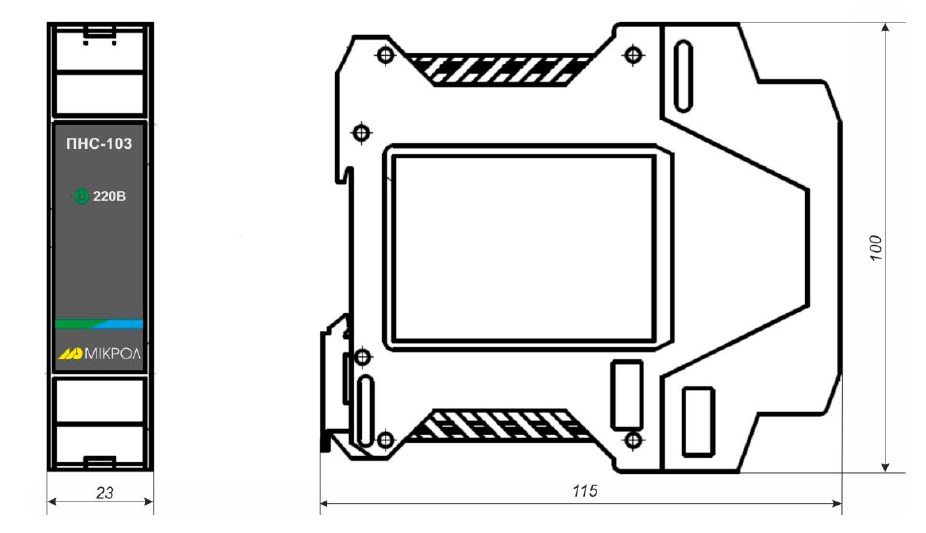

"Схема габаритных размеров преобразователя ПНС-730"

Рис.1 Схема габаритных размеров преобразователя ПНС-730

Комплектация

  • Преобразователь переменного тока ПНС-103
  • Паспорт
  • руководство по эксплуатации
  • Разъем 2EDGKF-5,0-04P
