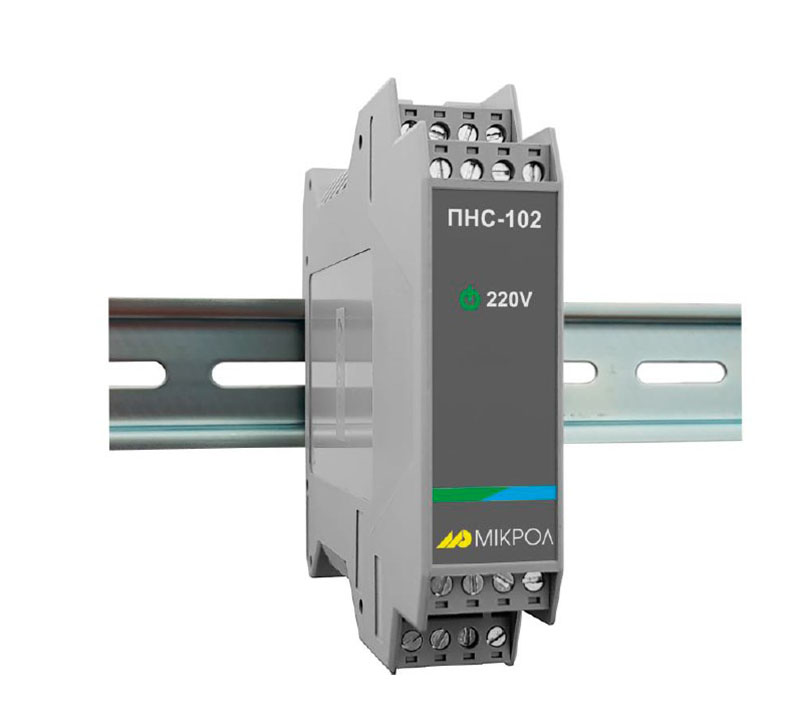

Преобразователь переменного тока ПНС-102

Голосов: 1
9663 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь ПНС-102 предназначен для непрерывного преобразования сигналов переменного напряжения в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока.

Преобразователь ПНС-102 предназначен как для автономного так и комплексного использования в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах, в химической и других отраслях промышленности.

Устройство преобразователя

Преобразователь ПНС-102 сконструирован по блочному принципу и включает:

  • литый ударопрочный пластмассовый корпус,
  • фронтальный блок передней панели с светодиодом, который сигнализирует о наличие питания
  • блок задней части с установленными захватами для монтажа на DIN рельс.

Сетевой разъем и разъемы для подключения внешних входных и выходных цепей размещены сверху и снизу преобразователя.

Условия хранения и транспортирования

Срок хранения в потребительской таре - не больше 1 года.

Преобразователь должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40 °С до плюс 70 °С и относительной влажности от 30 до 80 % (без конденсации влаги). Данные требования являются рекомендуемыми.

Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

В процессе хранения или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

Транспортирование блока ПНС-102  в упаковке предприятия-изготовителя осуществляется всеми видами транспорта в крытых транспортных средствах. Транспортирование самолетами должно выполняться только в отапливаемых герметизированных отсеках.

Блок должен транспортироваться в климатических условиях, которые соответствуют условиям хранения 5 согласно ГОСТ 15150, но при давлении не ниже 35,6 кПа и температуре не ниже минус 40 °С или в условиях 3 при морских перевозках.

Характеристики

Наименование

Значение

Аналоговые входы

Количество входов

1

Типы входных сигналов:



• переменный ток частотой от 50 ±20 Гц

От 0 до 75 мВ (с шунта), Rвх=250 кОм
От 0 до 10 В, Rвх=130 кОм
От 0 до 15 В, Rвх=200 кОм
От 0 до 60 В, Rвх=267 кОм
От 0 до 100 В, Rвх=200 кОм
От 0 до 150 В, Rвх=667 кОм
От 0 до 250 В, Rвх=667 кОм
От 0 до 500 В, Rвх=1,3 МОм
От 0 до 750 В Rвх= 2,5 МОм

Аналоговые выходы

Количество выходов

1

Тип выходного аналогового сигнала:



• выходной сигнал одно- или двухполярный

0(-5)-5 мА , Rн ≤ 2000 Ом
0(-20)-20 мА, Rн ≤ 500 Ом
4-20 мА, Rн ≤ 500 Ом
0(-10)-10 В Rн > 2кОм

Предел допускаемой погрешности измерения

≤ 0,4%

Время преобразования

≤ 6 сек

Предельная перегрузка (от диапазона входного сигнала)

в 2 раз

Максимальное время перегрузки

≤ 5 сек

Электрические данные

Напряжение питания от сети переменного тока частотой 50 Гц

от 187 до 242 В

Потребляемая мощность от сети переменного тока частотой 50 Гц

Не более 5 ВА

Корпус

Размер корпуса (ВхШхГ)

100 х 23 х 115 мм

Крепление модуля

рельс DIN36x7,5 EN50022

Положение при монтаже

любое

Степень защиты

IP20

Масса, не более

0,2 кг

Условия эксплуатации

Температура окружающей среды

от -40 °С до +70 °С

Атмосферное давление

от 84 до 106,7 кПа

Вибрация

с частотой до 60 Гц с амплитудой до 0,1 мм

Помещение

закрытое взрыво-пожаробезопасное

Схемы

"Схема габаритных размеров преобразователя ПНС-102"

Рис.1 Схема габаритных размеров преобразователя ПНС-102

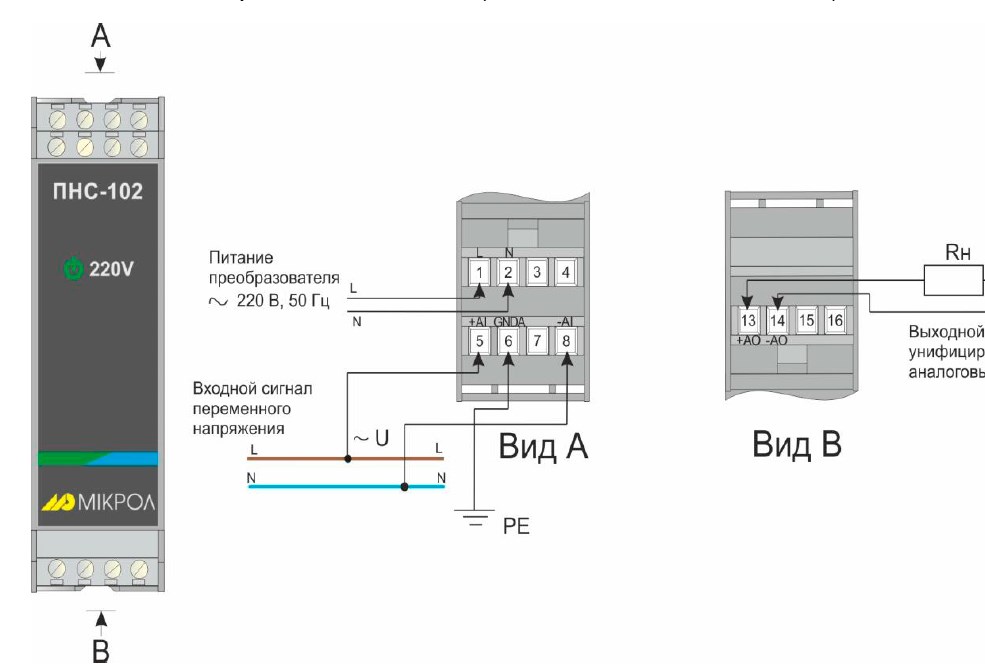

"Схема электрических подключений преобразователя ПНС-102"

Рис.2 Схема электрических подключений преобразователя ПНС-102

Комплектация

  • Преобразователь переменного напряжения
  • паспорт
  • руководство по эксплуатации
