Блоки конденсаторные КБ, КБД, КБМ

No votes yet

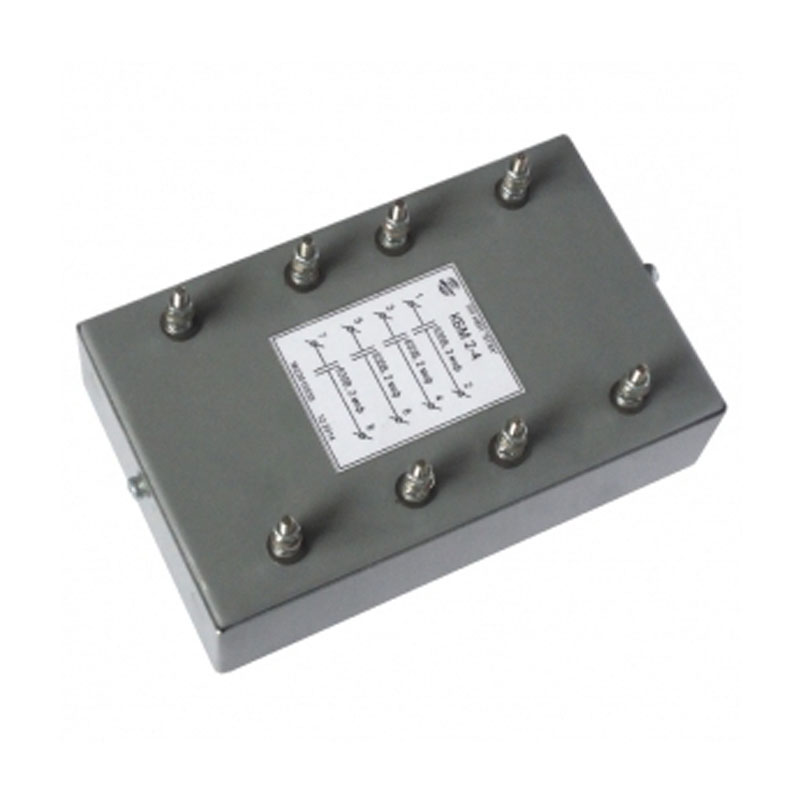

Серия конденсаторных блоков КБ, КБД, КБМ и их модификации КБ-1, КБ-311, КБ-312, КБ-4-4, КБ-6, КБД-6, КБМ-1-2, КБМ-1-4, КБМ-2-2, КБМ-2-4, КБМ-3-2, КБМ-3-4, КБМ-4-1, КБМ-4-2, КБМ-4-4, КБМ-12-2, КБМ-12-4, КБМ-16-2, КБМ-16-4 применяются в электрических схемах, входящими в категорию специализированных устройств СЦБ. Благодаря наличию набора контактных болтов на выходных панелях, монтаж внешней проводки к  блокам существенно упрощается по сравнению с аналогичными устройствами.

Область применения блоков КБ, КБД, КБМ

Данные технические средства являются частью железнодорожной автоматики, отслеживающей движение составов поездов.

Устройство и работа КБ, КБД, КБМ

В зависимости от модели конденсаторного блока в его состав входит набор конденсаторов определенного типа и номинала (общим количеством от 1 до 3). Также в схему включен проволочный резистор на 240 Ом.

Модель

Использованный набор конденсаторов

Габариты, мм

КБ-1

EPCOS_B4 1866 50B 1000 мкФ

132×112×50

КБ-311

CL21 630B 1 мкФ

177×112×50

КБ-312

CL21 630B 1 мкФ

177×112×50

КБ-4-4

K73-50-1000 B-4,7 мкФ

232×158×50

КБ-6

EPCOS_B4 1866 50B 1000 мкФ

132×112×50

КБД-6

EPCOS_B4 1866 50B 1000 мкФ

177×112×50

КБМ-1-2

K73-50-1000 B-1 мкФ

132×112×50

КБМ-1-4

K73-50-1000 B-1 мкФ

177×112×50

КБМ-2-2

CL21 630B 1 мкФ

132×112×50

КБМ-2-4

CL21 630B 1 мкФ

177×112×50

КБМ-3-2

K73-50-1600 B-3.3 мкФ

232×158×70

КБМ-3-4

K73-50-1600 B-3.3 мкФ

312×158×70

КБМ-4-1

K73-50-1000 B-4,7 мкФ

232×158×70

КБМ-4-2

K73-50-1600 B-4,7 мкФ

232×158×70

КБМ-4-4

K73-50-1600 B-4,7 мкФ

312×158×70

КБМ-12-2

CL21 630B 1 мкФ

132×112×50

КБМ-12-4

CL21 630B 1 мкФ

232×158×50

КБМ-16-2

CL21 630B 1 мкФ

177×112×50

КБМ-16-4

K73-50-1000 B-4,7 мкФ

232×158×50

  • КБ-1,
  • КБ-311,
  • КБ-312,
  • КБ-4-4,
  • КБ-6,
  • КБД-6,
  • КБМ-1-2,
  • КБМ-1-4,
  • КБМ-2-2,
  • КБМ-2-4,
  • КБМ-3-2,
  • КБМ-3-4,
  • КБМ-4-1,
  • КБМ-4-2,
  • КБМ-4-4,
  • КБМ-12-2,
  • КБМ-12-4,
  • КБМ-16-2,
  • КБМ-16-4.
