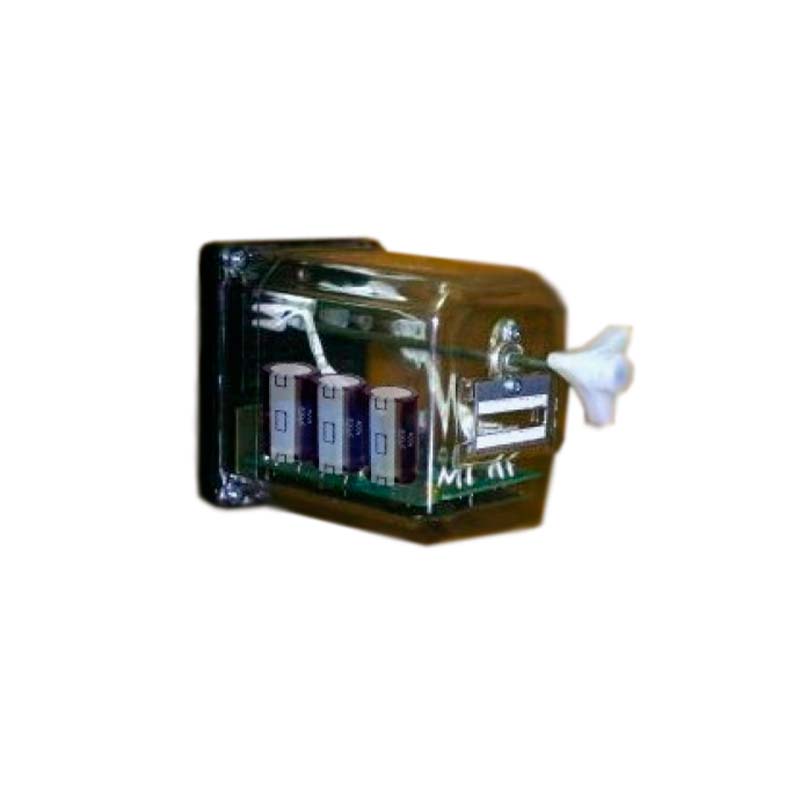

Блок конденсаторный штепсельный КБМШ-6.1
Серия:
Описание
Блок конденсаторный штепсельный КБМШ-6.1 предназначен для использования в модернизированной схеме дешифрации в импульсной автоблокировке постоянного тока.
Аналоги
Блок конденсаторный штепсельный КБМШ-6.1 может быть применен взамен ранее выпускавшихся блоков типа КБМШ-6 (черт. 24401.00.00).
Конструктивное исполнение
Элементы собраны на печатной плате, которая установлена на кронштейне, прикрепленном на колодку блока. Монтаж выполнен проводом МГШВ-0,35. Корпус блока НМШ.
Характеристики
| Параметры | Значения |
| Рабочее напряжение, В | не более 32 |
| Ток утечки при рабочем напряжении, мА | не более 0,5 |
| Емкость конденсаторов (2шт), мкФ | 2000 |
| Емкость конденсатора (2шт), мкФ | 750 |
| Сопротивление изоляции, МОм | не менее 40 |
| Электрическая прочность изоляции, В | 500 |
| Габаритные размеры, мм | 200х112х87 |
| Масса, кг | не более 0,37 |
| Климатическое исполнение | У2 по ГОСТ 15150 (для работы при температуре окружающей среды от -40 до +60°С) |
