Блоки конденсаторные КБМШ-М
Описание
Для размещения и соединения резисторов, конденсаторов и диодов в электроцепях СЦБ (блокирования, централизации и сигнализации) используют блоки конденсаторные малогабаритные штепсельные КБМШ-М ТУ У 31.6-34167410-007:2009 ( КБМШ-1МА, КБМШ-4М, КБМШ-4МА, КБМШ-5М, КБМШ-6М ).
Применение блока конденсаторного КБМШ-М
Устройства применяют в электрической инфраструктуре железнодорожного транспорта и метрополитена: телемеханики и автоматики.
Устройство КБМШ-М
Электрические элементы и радиоустройства размещены в прозрачном пластиковом корпусе. Соединительные детали находятся на тыловой панели блоков. Устройства могут эксплуатироваться в широком диапазоне температур от -50 до +60 градусов С.

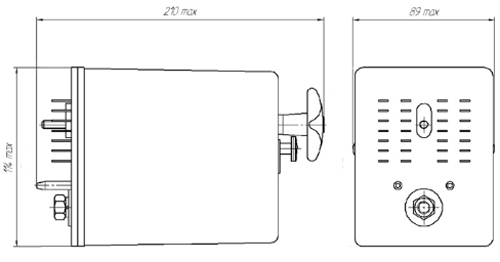

Рис.1 - Схема габаритных размеров блока конденсаторного малогабаритного штепсельного КБМШ-М
Характеристики
|
Параметры |
Показатели |
|
Габариты в мм |
114*210*89 |
|
Вес в кг |
Не более 1,2 |
Модификации
Блоки производятся в нескольких модификациях, в зависимости от числа радиоэлементов и их видов:
- КБМШ-1МА,
- КБМШ-4М,
- КБМШ-4МА,
- КБМШ-5М,
- КБМШ-6М.
