Блок конденсаторов и резисторов БКР-М

В цепях электрического оборудования централизации, блокировки и сигнализации для коммутации резисторов и конденсаторов используют блок конденсаторов и резисторов малогабаритный штепсельный БКР-М ТУ У 31.6-34167410-007:2009.

Применение блока БКР-М

Блок БКР-М в составе СЦБ используется в инфраструктуре железной дороги для увеличения эффективности работы, повышения пропускной способности и безопасности.

Устройство прибора

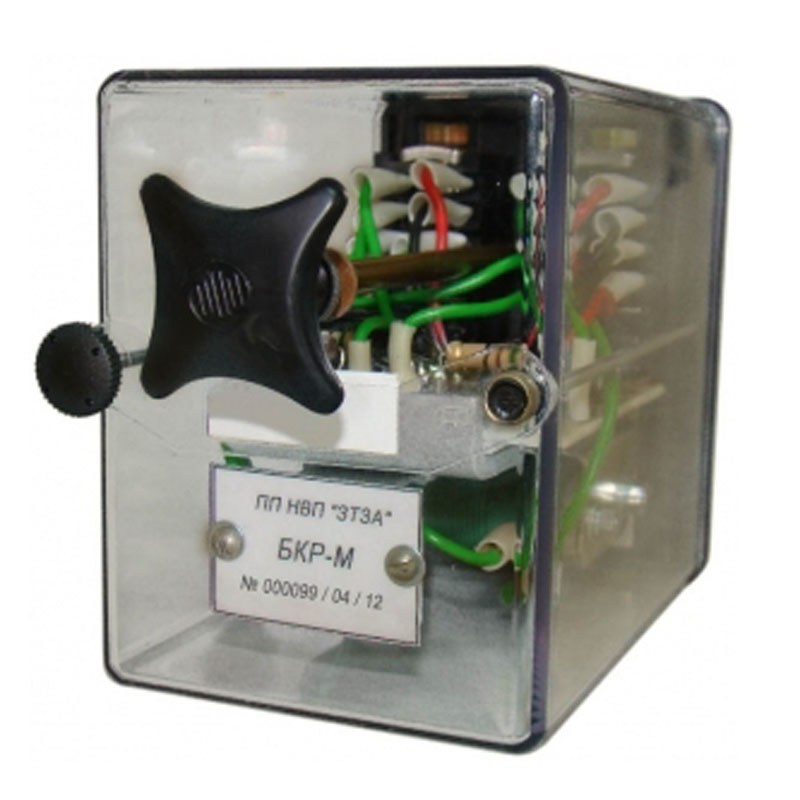

Все элементы прибора помещены в прямоугольный ящик из пластмассы. Для доступа к рабочим узлам необходимо снять крышку. Корпус выполнен из прозрачного материала, с тем, чтобы была возможность визуально контролировать коммуникацию.

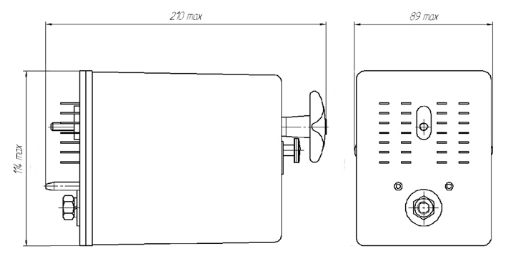

Рис.1 - Схема габаритных размеров блока конденсаторов и резисторов малогабаритного штепсельного БКР-М

Параметры

Показатели

Блок работает в цепях постоянного тока с напряжением

от 21,6 В до 31 В

Электрическая емкость конденсаторов: С1, С2 ,С3

470 мкФ

Масса блока

не более 1,1 кг

Габаритные размеры

114 х 89 х 210 мм
