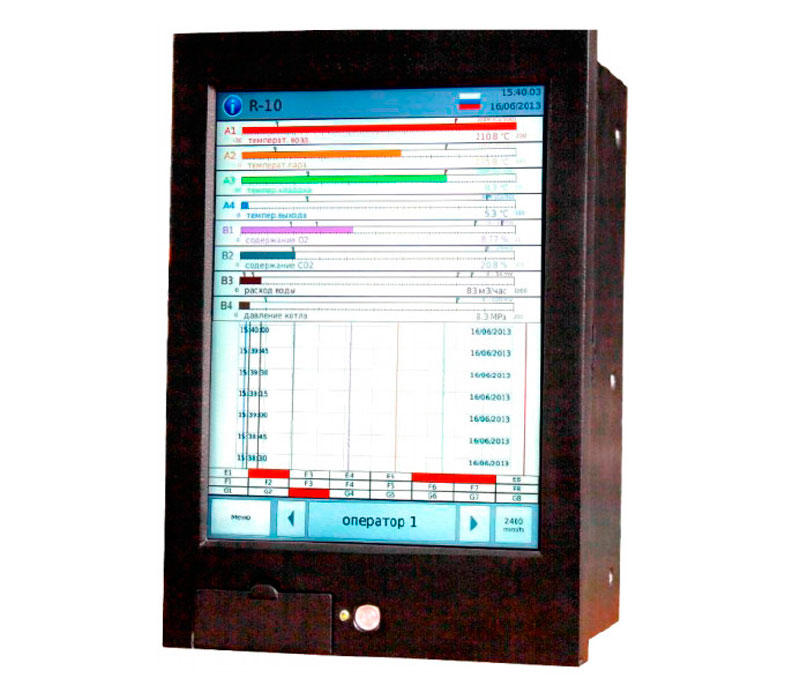

Безбумажный регистратор R10
Описание
Безбумажный регистратор R10 предназначен для измерения, отображения и регистрации (архивирования) параметров физических величин технологических процессах (температура, уровень, расход, давление и др.), которые преобразованы первичными датчиками в сигналы силы, напряжения постоянного тока и активное сопротивление.
Конструктивное исполнение

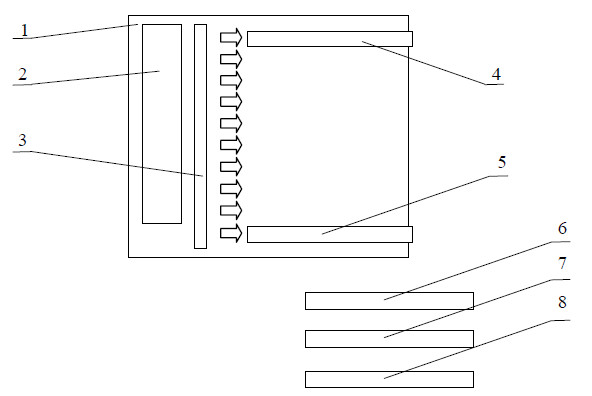

Рис. 1 - Конструкция регистратора
Прибор состоит из:
- корпуса (1) с установленной TFT LED сенсорной панелью (2);
- кросс платы (3);
- модуля питания (МВП) (4);
- модуля процессора (МПР) (6), а именно - одноплатный компьютер на процессоре архитектуры ARM9, 400MHz;
- 8-ми универсальных слотов для подключения модулей расширения (5).
Все модули расширения подключаются по универсальной шине данных и питания. Исходя из поставленных задач, прибор по желанию потребителя комплектуется произвольными модулями расширения, которые устанавливаются в любой из свободных слотов расширения. В данный момент доступны следующие модули:
- МАВ1 (7). 4-х канальный программируемый модуль аналоговых входов с периодом регистрации 100 мсек и классом точности 0,1%;
- МАВ2 (8). 4-х канальный программируемый модуль аналоговых входов с периодом регистрации 1 сек и классом точности 0,25%;
- МРС (9). 8-ми канальный программируемый модуль релейной сигнализации методом «сухой контакт».
Все модули R10 распознаются операционной системой автоматически. Такая архитектура дает возможность потребителю в любой момент изменить конфигурацию прибора. В последующем есть возможность модернизации и доукомплектования прибора модулями для решения других задач, например, модулями цифровых входных сигналов или модулями с дополнительными выходными функциями и сигналами.
| Параметры | Значение |
| Количество каналов измерения и регистрации | до 32 |
| Тип экрана | TFT LED 600х800 |
| Основная приведенная погрешность прибора по регистрации и сигнализации | |
|
0,1% |
| 0.25% | |
| Период регистрации в энергонезависимой памяти прибора: | |
|
0,1/1 s |
| 60 s | |
| Емкость архива внутренней энергонезависимой памяти, событий | 30 млн. |
| Скорость продвижения электронной «диаграммной ленты»: | |
|
20 mm/ h |
| 10 mm/s | |
| Максимальное количество уставок сигнализации на канал | до 10 |
| Максимально допустимое нагрузки сигнальных выходов: | = 220 V/ ~250 V; 3А |
| Износостойкость релейных выходов сигнализации, срабатываний: | |
|
3•105 |
| 5•105 | |
| Максимальное время реакции срабатывания сигнализации прибора: | |
|
250 ms |
| 1250 ms | |
| Типы первичных преобразователей и входные электрические сигналы, подключаемые к измерительным каналам: | |
|
ТПП13(R), ТПП10(S), ТПР(B), ТЗК(J), ТМКн(T), ТНН(N), ТХА(K), ТХКн(E), ТХК(L), ТМК(M), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТСС(I) |
| 50П (Pt50, Pt`50), 100П (Pt100, Pt`100), 50М (Cu50, Cu`50), 100М (Cu100, Cu`100), 100Н (Ni100) | |
| 0-10 mV, 0-20 mV, 0-50 mV, 0-100 mV, 0-1 V, 0-10 V | |
| 0-5 mA, 0-20 mA, 4-20 mA | |
| Компенсация температуры холодного спая (с компенсатором КТ100П) | автоматическая |
| Входное сопротивление прибора | |
|
не более 25 Ω |
| не менее 1 MΩ | |
| не менее 400 kΩ | |
| Администрирование прав доступа к управлению настройками и функциями | до 10 пользователей |
| Программное обеспечение для ПК | Protocol Viewer (for Windows) |
| Напряжение/частота питания | 150-250 V / 50,60 Hz |
| Бесперебойная работа при прерывании напряжения питания на время, не более | 100 ms |
| Дополнительные источники питания для подключения датчиков: | |
|
+24±1,5 V |
| 25/40 mA | |
| 4 (гальванически развязанных) | |
| автоматическая | |
| Потребляемая мощность | 35 W |
| Масса R10 | 5 kg |
| Габаритные размеры прибора | 200x290x167 mm |
