Прибор КСД-3 представляет собой стационарный одноканальный показывающий прибор с возможностью поддержки процессов регистрирования на специальном диске. Этот измерительный прибор позволяет осуществлять контроль и регулировку параметров нескольких физических величин, имеющих неэлектрическое происхождение – уровень, давление газа или жидкости, расход и др.

Применение КСД-3

Данные приборы работают совместно с первичными преобразователями, поддерживающими процесс преобразования неэлектрических величин в показатели комплексной взаимоиндуктивности. По своему функционированию такие первичные преобразователи относятся к датчикам взаимоиндуктивности. Для обеспечения функционала компенсирующей системы совместно с КСД-3 применяются преобразовательные системы дифтрансформаторного типа.

Поддерживаемые измерительные системы

Предложенные приборы могут использоваться для поддержки функционирования следующего типа измерительных устройств:

  • Манометр;
  • Мановаккуомметр;
  • Вакуумметр;
  • Расходомеры для постоянных и переменных давлений;
  • Перепадомер;
  • Уравномер.

Подходящие условия для функционирования прибора

Прибор КСД-3 давно были разработаны для функционирования в условиях невзрывоопасной среды, температура которой может меняться в пределах от минимального значения в +50С до максимального в +500С. Максимальный показатель относительной влажности может составлять 80% при температурах не выше +350С.

По своему составу воздушная среда не должна иметь агрессивных паров и газов, которые способны повредить металлические контакты и изоляционные элементы устройства.

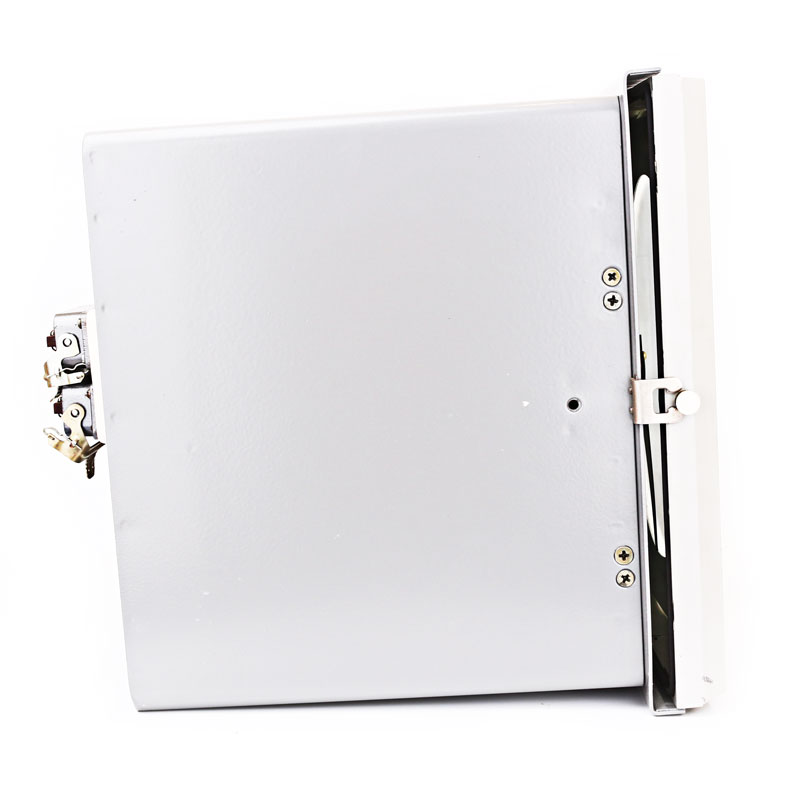

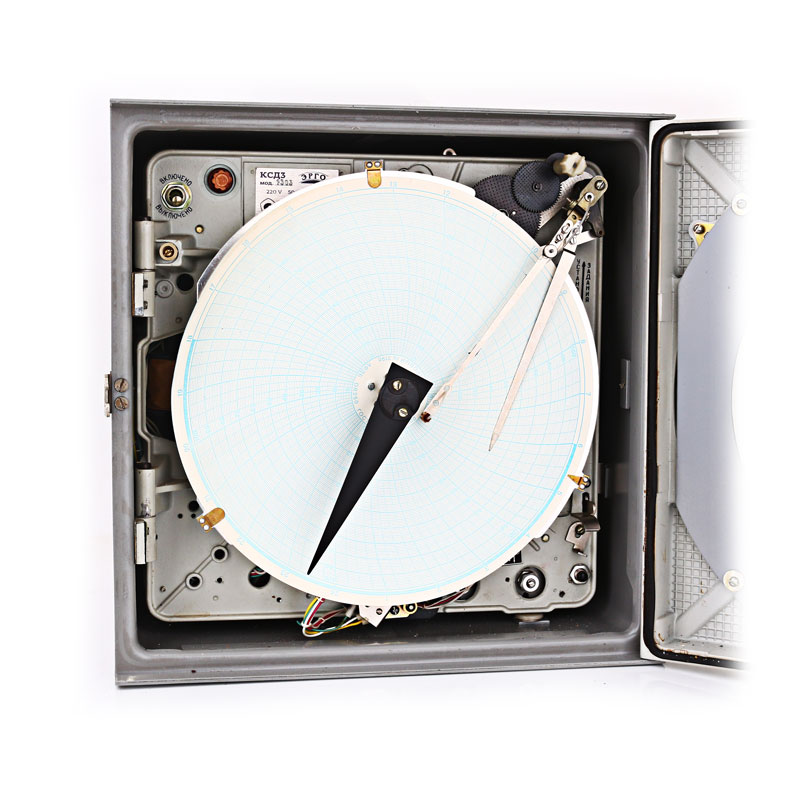

Основные узлы устройства

Прибор включает в свой состав следующие узлы:

  • Защитный корпус с крышкой;
  • Шасси поворотного типа;
  • Усилительная система;
  • Реверсивный электрический двигатель;
  • Дифтрансформаторный модуль;
  • Модуль делителя;
  • Электропривод диаграммного диска;
  • Записывающее устройство.

Особенности устройства и работы прибора

От величины контролируемых параметров напрямую зависит величина хода сердечника, входящего в состав преобразовательного узла дифтрансформаторного типа. Обеспечивать его движение должен чувствительный элемент измерительной системы КСД. В предложенном приборе передвижению сердечника в катушке будет способствовать специальное профильное лекало, поворот которого обеспечивается реверсивным электродвигателем.

Каждому из положений сердечника будет отвечать определенное положение преобразовательной системы вторичного прибора. Это положение связано с показателем стрелочного указателя на измерительной шкале.

Используемые входные сигналы:

0-10 или 10-0-10 мГн

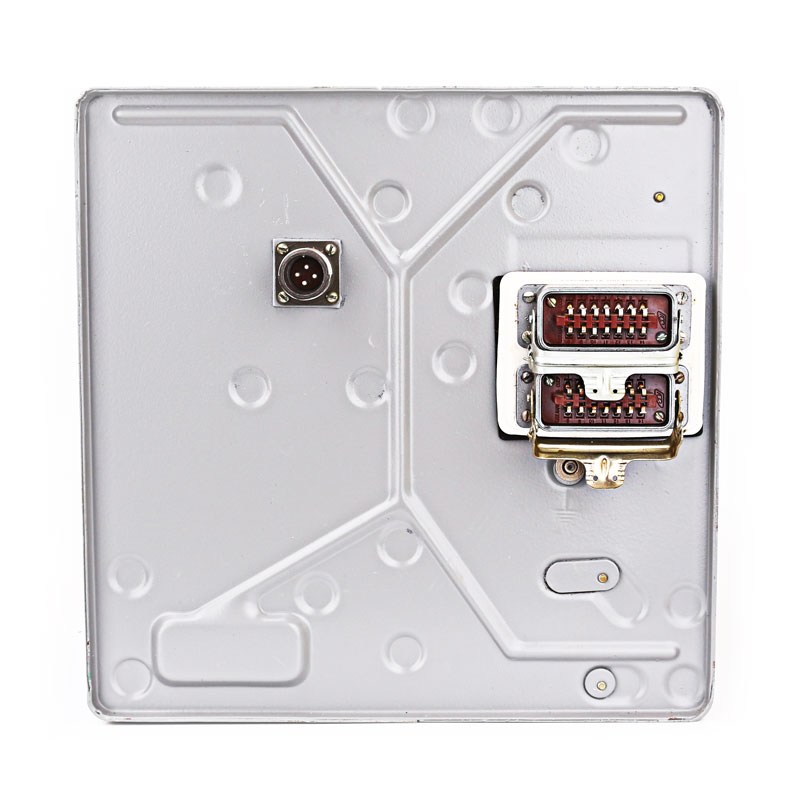

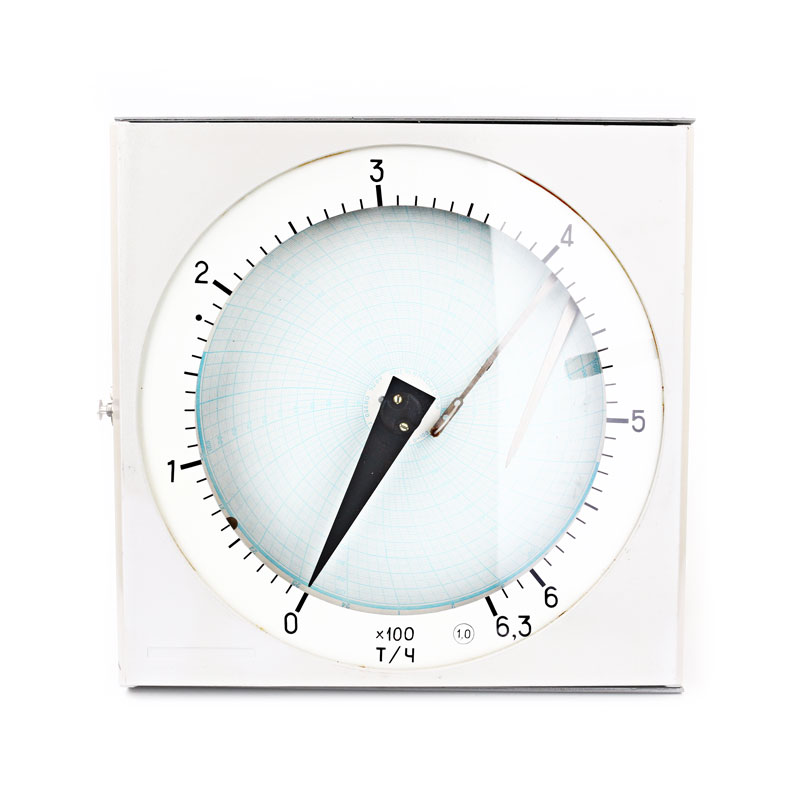

Используемая шкала:

круговая, D=25 см, L=56 см

Методика регистрации:

дисковая диаграмма D=25 см

Возможность регулировки:

с помощью реостатного задатчика, 100%

Возможность преобразования входных сигналов:

в унифицированные токовые сигналы:

0…5 мА;

в электрические переменные импульсы с прямоугольной формой:

4…8 кГц;

унифицированный пневмосигнал:

20…100 кПа

Допускаемая погрешность (в зависимости от измеряемой величины):

от 1 до 2,5%

Продолжительность работы диска регистрации:

24 часа

Величина потребляемой мощности:

35 ВА

Габаритные параметры:

32.0x32.0x39.5 см
