Импульсный аппарат ИАСИ-М
Описание

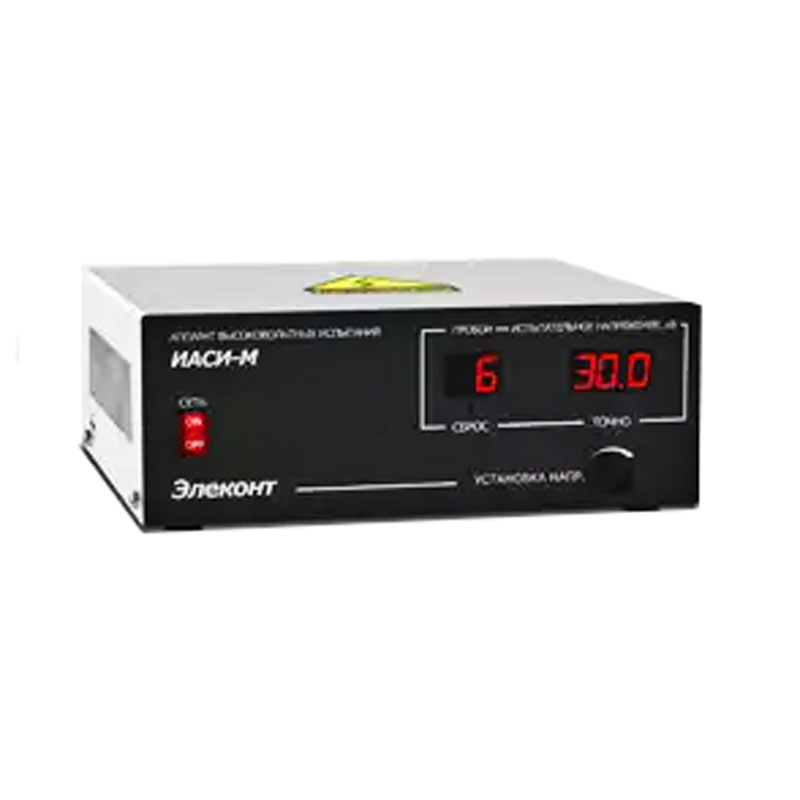

Импульсный аппарат ИАСИ-М – контрольно-измерительный аппарат, предназначенный для проверки качества изоляционных материалов обмоток проводов, кабелей, шнуров и защитных шлангов. Прибор снабжен двумя цифровыми индикаторами, отображающими значение испытательного напряжения и количество обнаруженных пробоев. В комплект поставки устройства ИАСИ-М входит специальная монтажная стойка, светосигнальная колонка, техпаспорт и руководство по эксплуатации. Электродный узел приобретается отдельно.
Назначение аппарата ИАСИ-М
Прибор предназначен для выявления видимых и скрытых дефектов обмоток как при непосредственном производстве кабельной продукции в процессе нанесения изоляции, так и при осуществлении контрольных перемоток.
Устройство и работа
Аппарат ИАСИ-М взаимодействует с электродным узлом, через который протягивается исследуемый кабель. Прибор предусматривает плавную установку испытательного напряжения с индикацией его величины на передней панели устройства. В случае обнаружения пробоя проводки осуществляется свето-звуковая сигнализация и фиксация дефекта на счетчике. Возможно использование прибора в комплексе контроля качества производимой кабельной продукции. Для этих целей аппарат может комплектоваться опционными интерфейсами типа Modbus и двухпроводным RS-485.
Характеристики
|
Рабочее напряжение, В |
220 ±10% |
|
Мощность, ВА |
50 |
|
Частота тока питания, Гц |
50 ±5% |
|
Форма испытательного напряжения (Нисп) |
Импульсы затухающего типа, однополярные |
|
Частота Нисп, Гц при: |
|
|
1 - 10 кВ |
530 |
|
10 - 15 кВ |
400 |
|
15 - 20 кВ |
260 |
|
20 - 30 кВ |
160 |
|
Диапазон Нисп, кВ |
От 1 до 30 |
|
Погрешность стабилизации Нисп |
Не выше 5% |
|
Верхний допустимый предел нагрузки электродного узла |
200 пФ/2,0 МОм |
|
Дискретность цифровой индикации Нисп, кВ |
0,1 |
|
Верхний предел скорости протяжки кабеля, м/мин |
1500 |
|
Длительность отключения нагрузки при выявлении пробоев, сек |
От 1 до 7 |
|
Допустимая нагрузка релейных выходов |
2,0 А/220 В |
|
Разрешенная температура рабочей среды, 0С |
От 0 до +40 |
|
Температура хранения, 0С |
От -10 до +60 |
|
Степень защиты прибора |
IP20 |
|
Габариты, мм |
260х245х105 |
|
Вес, кг |
6,0 |
Технические характеристики электронного узла
|
Тип узла |
Шариковый, с нержавеющими электродами |
|
|
Модель |
ЭШУ-16 |
ЭШУ-30 |
|
Метод открытия узла |
Откидная крышка с прозрачным корпусом |
Пневмопривод |
|
Диаметр тестируемого кабеля, мм, не более |
16,0 |
40,0 |
|
Габариты, мм |
280х197х143 |
440х255х165 |
|
Вес, кг |
3,0 |
7,0 |
