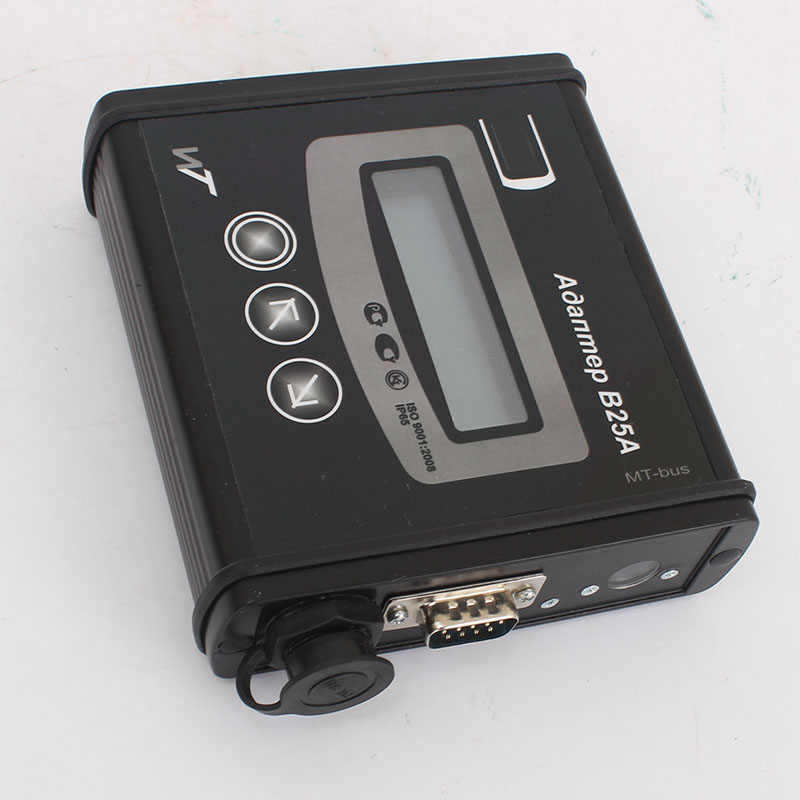

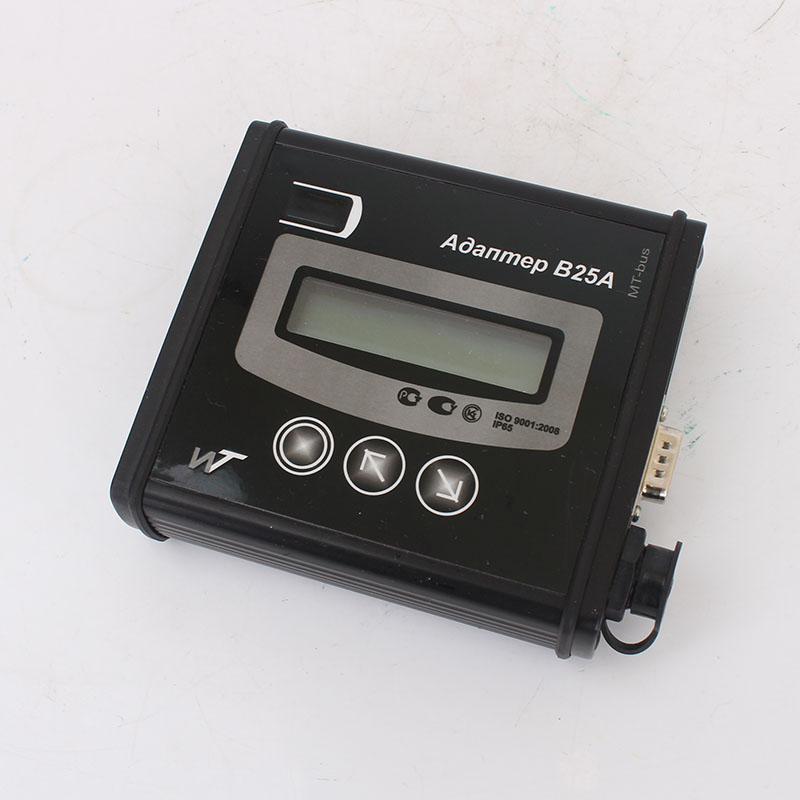

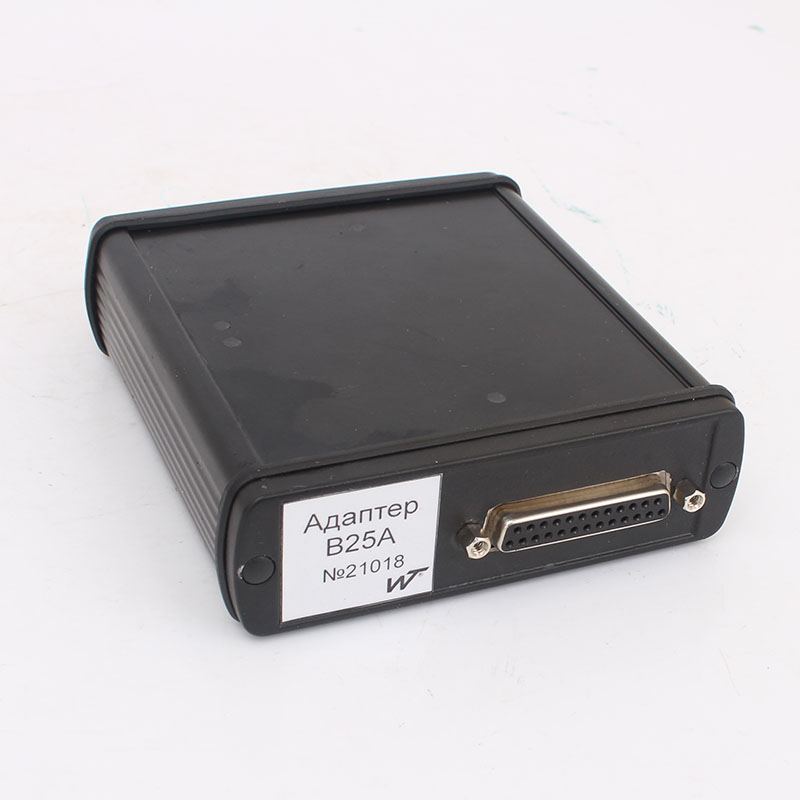

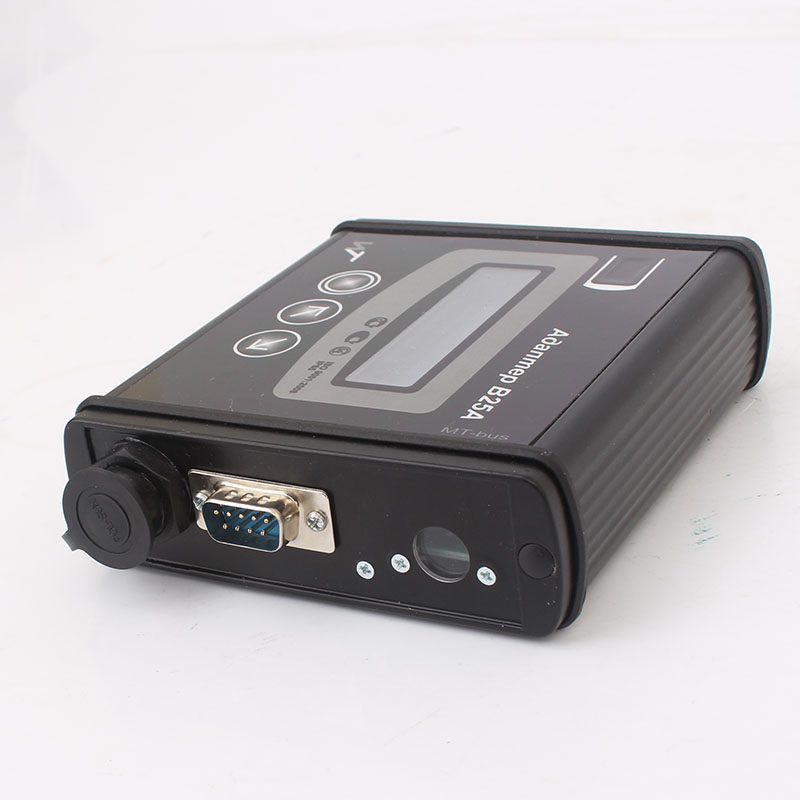

Адаптер В25А

Адаптер В25А представляет собой ручной терминал, применяемый для сбора информации с корректора объема газа В25 и служащий для:

• сбора (чтения) архивной информации корректоров по инфракрасному (IRDA) и приборному (I) интерфейсам,
• хранения и переноса накопленной информации,
• печати отчетов установленных форм посредством подключенного (Centronix) принтера Epson LQ-100 (Epson LX-300),
• передачи накопленной информации (RS232) на компьютер посредством программы B25Net.

Работа устройства

Чтение накопленных архивов инициализируется однократным нажатием кнопки КЛ. Режим полностью автоматизирован. В ходе его выполнения на индикатор выводятся сообщения о выполняемых процедурах. Сначала производится поиск корректоров B25, имеющихся в базе данных адаптера и чтение их архивов, затем выполняется поиск новых подключенных корректоров и чтение их архивов. Поиск осуществляется в пределах 1…200 сетевого адреса. Нажатие КВ при поиске прерывает режим. При чтении архивов на индикаторе отображается серийный номер B25 и строка состояния чтения архива. При первом чтении подключенного корректора в базу данных заносятся его параметры, последующее чтение только дополняет архивные записи.

Печать отчетов инициализируется кнопкой КП. Необходимо ввести даты на-чала и окончания отчетного периода. Ввод производится в формате день/месяц/год, начальная дата расположена в первой строке, дата окончания – во второй. Для ввода цифры даты необходимо перейти курсором к редактируемой позиции, удерживая КВ в нажатом состоянии задать цифру в позиции курсора кнопками КП или КЛ. Для завершения ввода перейти курсором в позицию «↓» и нажать КВ, отмена ввода – нажатие КВ в позиции «». Далее следует запрос о требуемых архивах. В ходе просмотра типов архивов следует отметить (по КВ) необходимые для печати архивы знаком «+». Повторное нажатие КВ снимает признак выбора. Переход к выбору следующего архива кнопкой КП. После того как требуемые архивы отмечены «+» следует запрос о выборе корректора, далее выбор модуля или возможность печати всех модулей корректора. Для печати данных всех корректоров необходимо на запрос «Печать всех архивов» нажать КВ, для индивидуального выбора – нажать КП. Индивидуальный выбор из базы производится клавишами – КЛ и КП, печать выбранной информации – КВ. После окончания печати архивов следует запрос о повторной печати, если печать закончена – нажатием КЛ выход из режима, для продолжения печати выбранных архивов нажатием КП переход к выбору нового корректора из базы адаптера. Печать прекращается при ошибке принтера или отсутствии бумаги в течение 3 мин., отмена печати и выход из режима выбора, если не предусмотрен выход – одновременное удерживание в нажатом состоянии КЛ и КП. Печать не выполняется для корректоров, обновление которых было прервано или не окончено. Эти корректоры отмечены «».

Сервисные функции (вход по КВ) реализуют: индикацию диагностики адаптера, функцию удаленного индикатора корректоров газа B25, очистку базы данных, печать тестовой страницы подключенным принтером, установку языка меню и печати. Установка межстрочного сжатия позволяет оптимизировать размеры таблицы при печати, при установке нуля, коррекция межстрочного сжатия не производится, для большинства принтеров оптимальное значение равно 18.

Особенности

• Имеется несколько языков диалога, в том числе русский, украинский, английский.
• Подключение к сети корректоров или отдельному корректору через переходник RS232.
• Конструкция адаптера В25А позволяет наращивать функциональные возможности и обновлять установленное программное обеспечение.
• Встроенная литиевая батарея обеспечивает работоспособность сроком до 4 лет.
