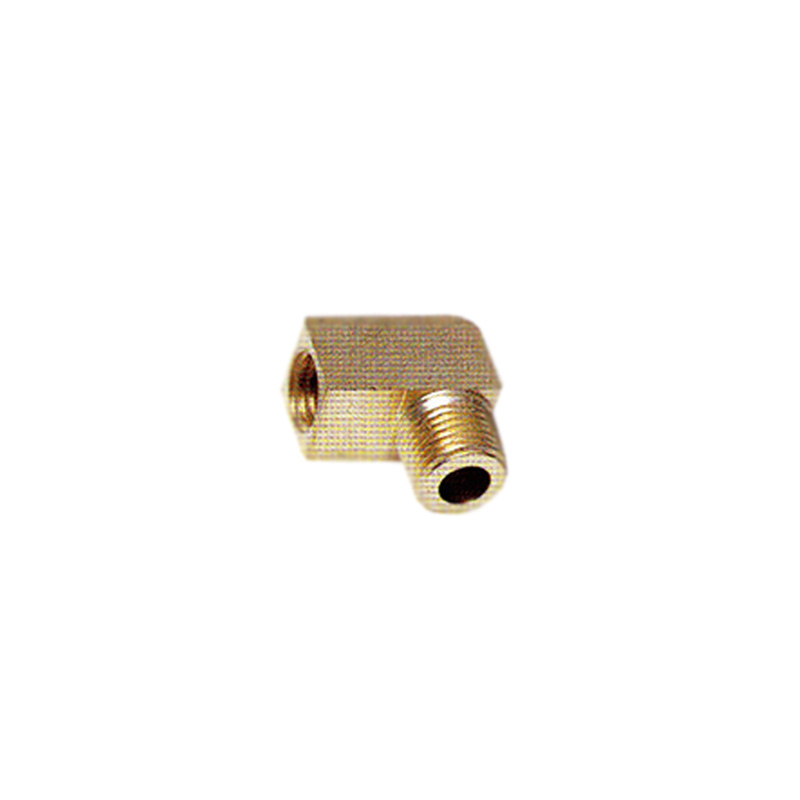

Адаптер угловой PH

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Адаптер угловой PH используется в качестве запасной части.

Характеристики

Технические характеристики
Модель Отв. Фd L1 L2 T T1 H Чертеж
PH0401 ф4 3 18 18 М8х1.0 РТ1/8 10 Рис.1. Чертеж адаптера углового PH
PH0402 ф4 4 20 22 М8х1.0 РТ1/4 14
PH0406 ф4 2 18 18 М8х1.0 М6х1.0 10
PH0408 ф4 3 18 18 М8х1.0 М8х1.0 10
PH0601 ф6 4 20 20 М10х1.0 РТ1/8 12
PH0602 ф6 4 20 22 М10х1.0 РТ1/4 14
PH0608 ф6 3 20 20 М10х1.0 М8х1.0 12
PH0801 ф8 5 26 29 М15х1.5 РТ1/8 17
PH0802 ф8 6 26 29 М14х1.5 РТ1/4 17
PH1002 ф10 7 29 31 М16х1.5 РТ1/4 19
Продолжение таблицы
Модель Отв. L1 L2 T T1 Чертеж
PH0401A ф4 18 20 M8x1.0 PT1/8 Рис.2. Чертеж адаптера углового PH
PH0601A ф6 20 22 M10x1.0 PT1/8
PH0401B ф4 18 20 M8x1.0 PT1/8 Рис.3. Чертеж адаптера углового PH
PH0601B ф6 20 22 M10x1.0 PT1/8
