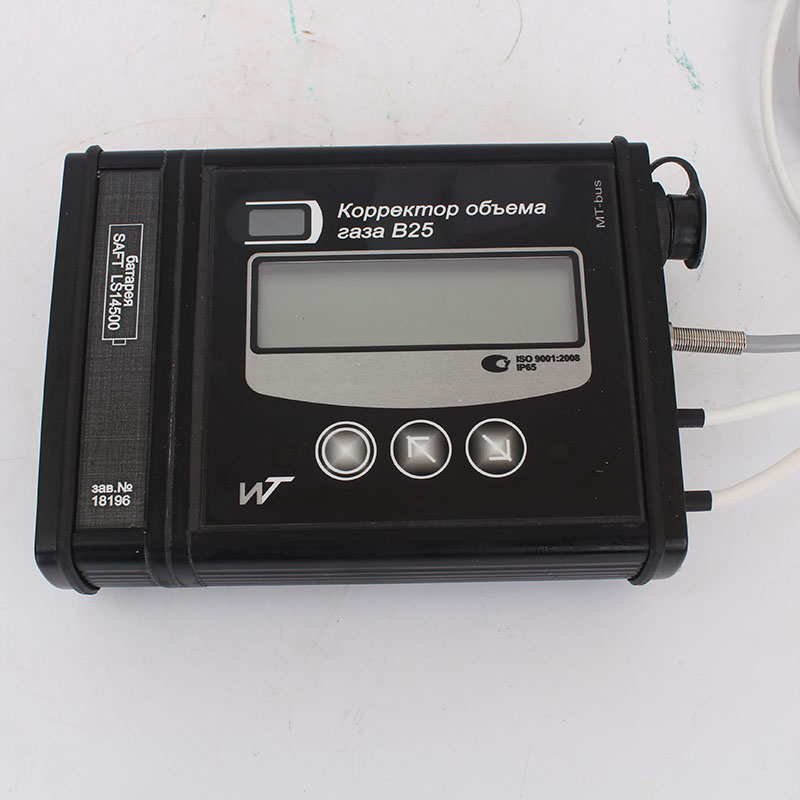

Корректор объема газа В25

Корректор объема газа В25 предназначен для использования в промышленности. Преобразует объем газа, измеренный счетчиком с импульсным выходом (в том числе типа «сухой контакт»), в объем при стандартных условиях с учетом действующих рабочих температуры, давления и химического состава газа согласно ГОСТ 30319.2-96.

Область применения

Корректор может применяться при учете газа, в том числе коммерческом, на газораспределительных пунктах, промышленных объектах, объектах энергетики и коммунального хозяйства. Корректор может применяться в составе автоматизированных систем учета газа.

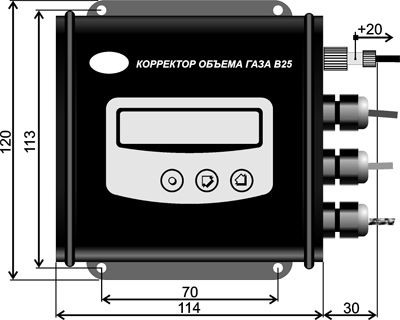

Конструкция

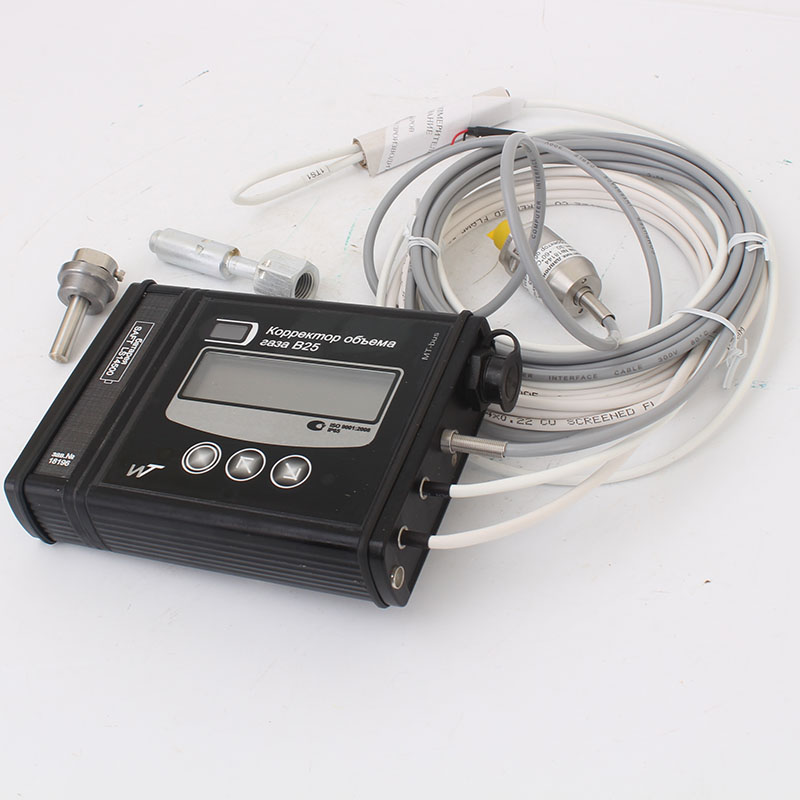

В состав корректора входят:

• вычислитель,
• датчик давления,
• датчик температуры,
• а также как дополнительные опции:
  • сервисный адаптер В25А,
  • переходник RS232 (или переходник USB) связи с компьютером,
  • телефонным модемом, GSM модемом,
  • переходник GPRS связи с сетью Интернет посредством протокола GSM/GPRS – далее по тексту переходник,
  • кабельный разветвитель – далее по тексту разветвитель,
  • приборный бокс,
  • адаптер электрической сети.

Корректора В25 бывают одно или двухканальные (два корректора в одном вычислителе);

• корректор по температуре модификации Т, предел относительной погрешности ±0,10%;
• корректоры по температуре и давлению: модификации РТ1 и РТ2, Т, пределы относительной погрешности, соответственно, ±0,50%, ±0,25%, ±0,15%.

Датчики температуры типа Pt1000 на диаметры трубопровода: 15...2000 мм:

• безгильзового исполнения с погружной длиной из ряда: 25, 32, 50, 80 мм,
• гильзового исполнения: 32, 50, 80, 120, 160, 200, 250, 320, 400, 500 мм.

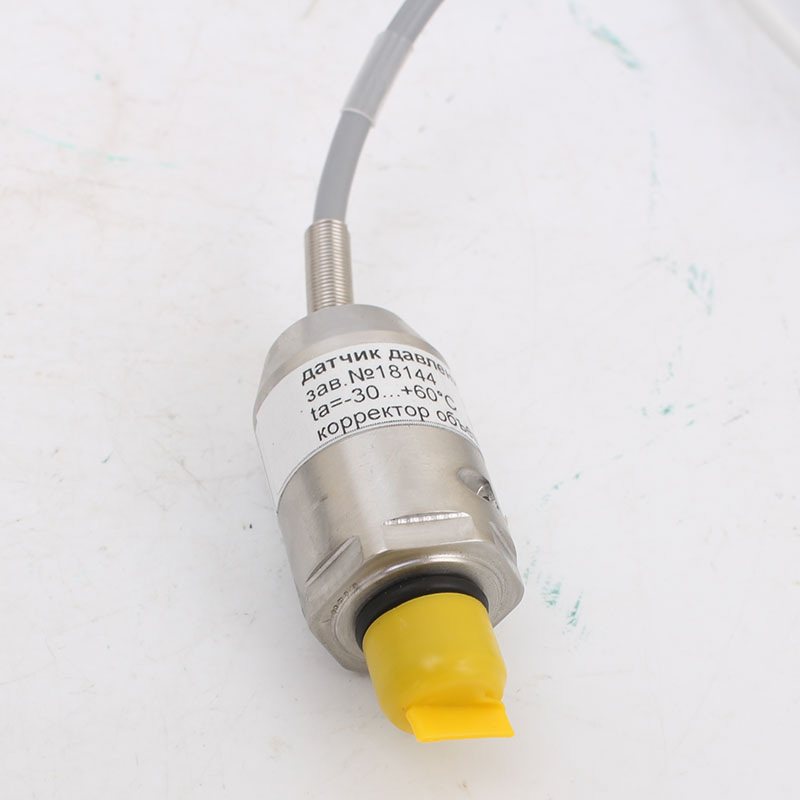

В корректор объема газа В25 используются датчики абсолютного и избыточного давления на 0,2...10 МПа
