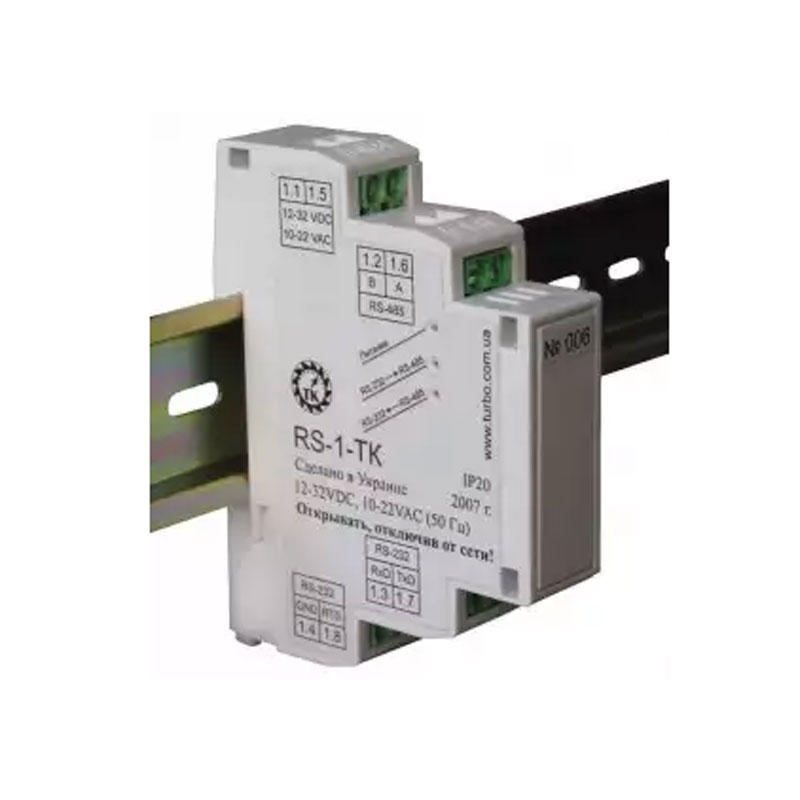

Адаптер интерфейсный RS-1-TK является согласующим узлом, при помощи которого возможен обмен информационными потоками с использованием разных интерфейсов. Предложенная модель согласователя рассчитана на обеспечение возможности взаимообмена данными между устройствами с RS-485 и RS-232 портами. Это могут быть как различные измерительные приборы, так и персональные компьютеры.

Адаптеры этого типа стали ключевыми устройствами, при помощи которых удалось объединить обмен данными по одному каналу меду разноинтерфейсными приборами. Учитывая это, устройства данного производителя часть применяются в разнообразных системах технического управления различным промышленным и измерительным оборудованием, которое может управляться при помощи ПК или дистанционных микроконтроллерных пультов.

Особенности адаптера RS-1-ТК

  • Поддержка согласования пары интерфейсов марки RS-485 ↔ марки RS-232;
  • Присутствие возможности определения направления передачи данных в автоматическом режиме;
  • Индикация работы устройства при помощи светодиодов;
  • Поддержка программного управления передачей данных;
  • Возможность монтажа на стандартное исполнение DIN-рельсы;
  • Присутствует сетевой адаптер, чтобы подключать преобразователь ~220 В ↔ =12 В

Применение адаптера

В процессе работы преобразователя используется один канал связи и поддерживается работа в полудуплексном режиме. При передаче данных может использоваться скорость на уровне от 9,6 Кбит в секунду до 115,2 Кбит в секунду.

В процессе работы с интерфейсом связи RS-232 устанавливается требование на величину линии связи, которая должна быть не больше 15 метров. При подключении используется стандарт RxD, TxD, RTS. Для эффективной работы с интерфейсом RS-485 длинна двухпроводной линии связи не быть больше 1200 метров, а количество приборов на этой линии не должно быть более 32.

Название характеристики

Значение

Величина напряжения питания:

~10-22 В, =12-32 В

Показатель потребляемой мощности:

4 ВА

Гальваническая развязка цепей:

RS-232, RS-485 и питание

Уровень защиты:

IP20

Можно работать при температура:

от +4 до +52С

Параметры корпуса (габариты):

17,8х85х58 мм
