Адаптер адресный универсальный ААУ

Average: 10 (1 vote)

Адаптер адресный универсальный ААУ является адресным компонентом ППКПиУ «Вектор-1» и предназначен для передачи информации о состоянии неадресных пожарных извещателей, устройств ручного управления, датчиков положения и других устройств на ППКПиУ - конфигурируется (в т.ч. и адрес) при производстве или при помощи пульта адресации у потребителя.

Конструктивное исполнение

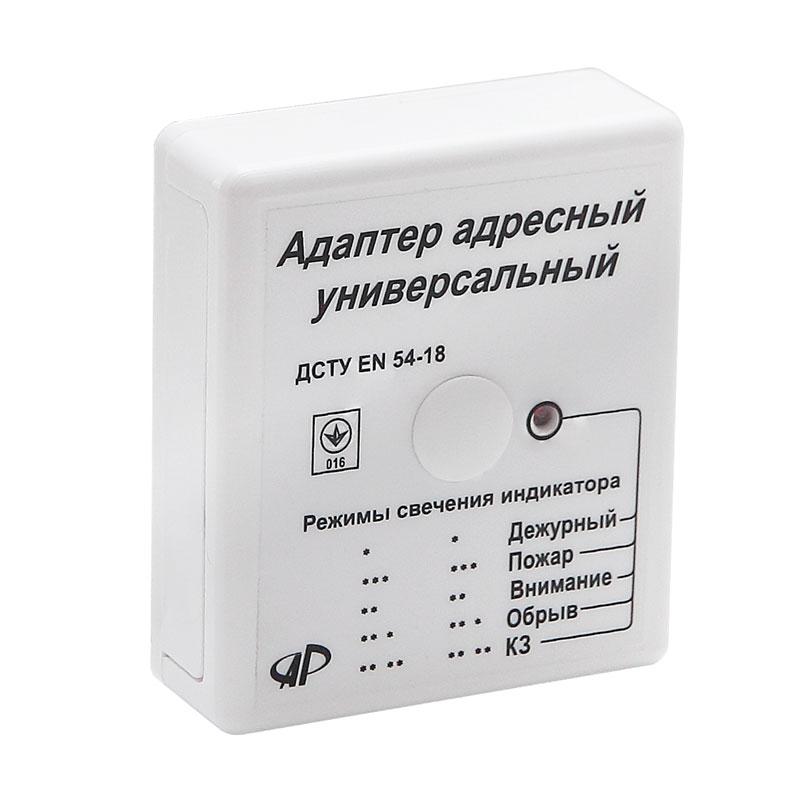

Адресный адаптер представляет собой устройство, выполненное в малогабаритном пластиковом корпусе, и предназначенное для монтажа на вертикальные поверхности строительных объектов.

Адаптер ААУ состоит из крышки и поддона с закрепленной на нем печатной платой. Винт служит для крепления съемной крышки к поддону. Винтами осуществляется соединение проводов ШС и ШСА с контактными площадками печатной платы. Заглушка, установленная в углубление крышки для шляпки винта, предназначена для придания лицевой поверхности крышки эстетичного вида.

Технические характеристики
Параметры Значения
Постоянное напряжение на входе (в подшлейфе), (нестабилизированное), В от 15 до 30
Аппаратное ограничение тока на входе ( в подшлейфе ), мА не более 20
Ток нагрузки входа (подшлейфа) (извещателями), мА не более 2,0
Максимальное внешнее сопротивление проводников во входных цепях (подшлейфах), Ом не более 470
Входное напряжение на дискретном входе, идентифицируемое устройством как лог "1", В от 10 до 30
Входное напряжение на дискретном входе, идентифицируемое устройством как лог "0", В от 0 до 3
Ток потребления дискретного входа, мА не более 5
Габаритные размеры, мм 61х53х20
Масса, кг 0,1
Средний срок службы , лет не менее 10

Комплектность

  • Адаптер адресный универсальный ААУ - 1 шт.
  • Паспорт - 1 экз на упаковку.
  • Резистор 13 кОм 5% 0,25 Вт - 1 шт.
  • Саморез ⌀3,5х35 - 2 шт.
  • Дюбель распорный 6х35 - 2 шт.
