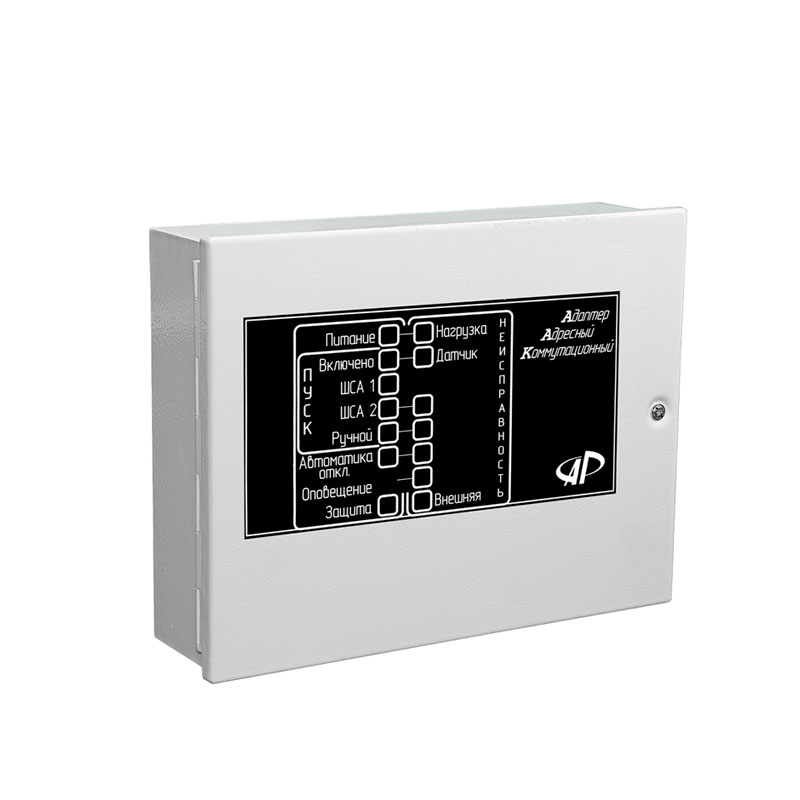

Адаптер адресный коммутационный ААК-220Р

Average: 10 (1 vote)

Адаптер адресный коммутационный ААК-220Р является адресным компонентом ППКПиУ «Вектор-1» и предназначен для организации управления, мониторинга и диспетчеризации установками дымоудаления вентиляции, насосами, задвижками и другой автоматикой.

Особенности

  • Включается в шлейф сигнализации адресный (ШСА) как и другие АА, имеет свой адрес (из 32-х возможных)
  • Читает состояния АА в «своем» ШСА (параллельно с БША).
  • У прибора имеются:
  • Входы:
    • ШСА (один или два) для подключения к ППКП и к адресным автоматическим и ручным извещателям - ШС для подключения устройств ручного управления;
    • ШС для подключения устройств ручного управления;
    • ШС для подключения датчика положения (концевика);
    • ШС для подключения датчика "Автоматика Отключена";
    • ШС для подключения охранных контактных датчиков (СОМК);
    • релейный вход "Пуск";
  • Выходы:
    • силовой 220В 3А или 24В 3А с контролем силового питания и цепи нагрузки;
    • релейный "Неисправность";
    • оповещение с контролем нагрузки.
Технические характеристики
Параметры Значения
Постоянное напряжение в подшлейфах (не стабилизированное), В от 15 до 30
Аппаратное ограничение тока в подшлейфах, мА не более 20
Максимальное внешнее сопротивление в подшлейфах, Ом не более 470
Напряжение питания нагрузки переменное (исполнение 220 В) от 187 до 242
Ток коммутации силового ключа, А не более 5
Напряжение коммутации ключей "Выход" (управления и неисправности), В от 10 до 30
Ток коммутации ключей "Выход"(управления и неисправности), мА не более 30
Входное напряжение на дискретном входе, воспринимаемое устройством как лог "1" от 10 до 30
Входное напряжение на дискретном входе, воспринимаемое устройством как лог "0", В от 0 до 3
Ток потребления дискретного входа, мА не более 5
Габаритные размеры, мм 336х230х113
Масса, кг не более 2,5
Средний срок службы, лет не менее 10

Комплектность

  • Адаптер адресный коммутационный ААК-220Р - 1 шт.
  • Паспорт - 1 экз.
  • Тара и ндивидуальная - 1 шт.
  • Саморез ⌀4х40 - 3 шт.
  • Дюбель распорный ⌀8х40 - 3 шт.
  • Хомут монтажный CHS 100x3 (стяжка пластиковая) - 5 шт.
