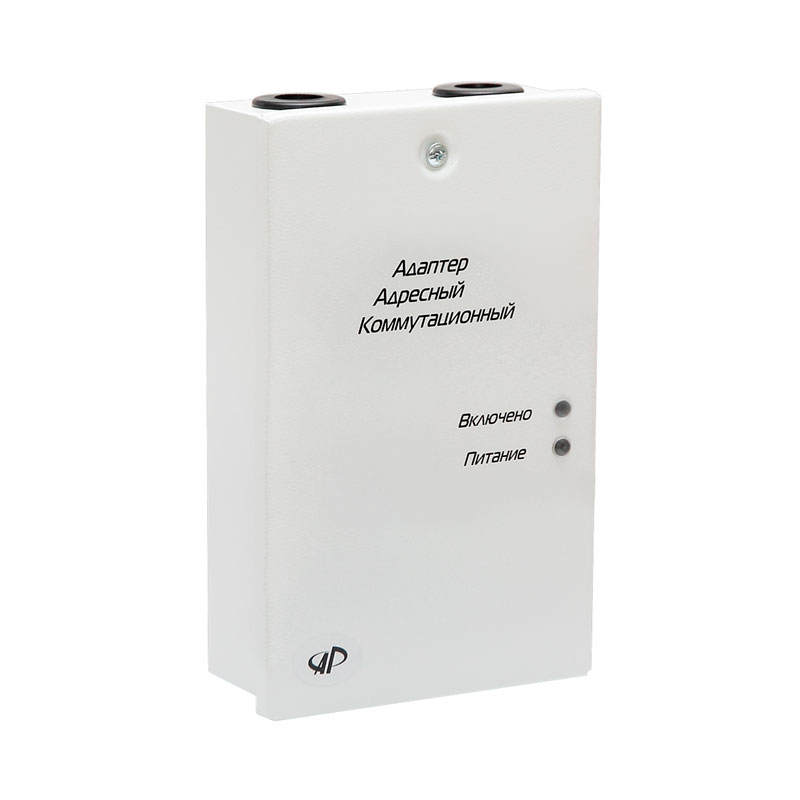

Адаптер адресный коммутационный с изолятором КЗ ААК-220Р

Average: 10 (1 vote)

Адаптер адресный коммутационный ААК-220Р является адресным компонентом ППКПиУ «Вектор-1» и предназначен для организации управления, мониторинга и диспетчеризации установками дымоудаления вентиляции, насосами, задвижками и другой автоматикой.

Устройство и принцип действия

Адаптер адресный коммутационный представляет собой устройство, выполненное в металлическом корпусе, и предназначенное для монтажа на вертикальные поверхности строительных объектов.

Конструкция ААК-220Римеет развитую систему оптических индикаторов, отображающих состояние и работу всего устройства и подключенных к нему других компонентов пожар ной сигнализации. Индикация для визуального контроля доступна только при открытой крышке и кратковременно включается только при нажатии оператором специальной кнопки, расположенной на печатной плате устройства. Индикация режимов "Включено" и "Питание" доступна для наблюдения при закрытой крышке через специальные световоды. Питание ААК для выполнения функции мониторинга осуществляется от ШСА, а п итание нагрузок – через релейный выход от сети переменного тока 220В 50 Гц.

Технические характеристики
Параметры Значения
Пос тоянное напряжение в подшлейфах (не стабилизированное), В от 15 до 30
Аппаратное огран ичение тока в подшлейфах, мА не более 20
Максимальное внешнее сопротивление в подшлейфах, Ом не более 470
Напряжение питания переменно го тока для нагрузки, В от 187 до 242
Ток нагрузки, А не более 5
Напряжение коммутации ключей "Выход" (управления и неисправности), В от 10 до 30
Ток комм утации ключей "Выход"(управления и неисправности), мА не более 30
Входное напряжение на дискретном входе, воспринимаемое устройством как лог "1" от 10 до 30
Входное напряжение на дискретном входе, воспринимаемое устройством как лог "0", В от 0 до 3
Ток потребления дискретного входа, мА не более 5
Габаритные размеры, мм 235х145х75
Масса, кг не более 1,5
Средний срок службы, лет не менее 10

Комплектность

  • Адаптер адресный коммутационный ААК-220Р - 1 шт.
  • Паспорт - 1 экз.
  • Тара и ндивидуальная - 1 шт.
  • Саморез ⌀4х40 - 3 шт.
  • Дюбель распорный ⌀8х40 - 3 шт.
  • Хомут монтажный CHS 100x3 (стяжка пластиковая) - 5 шт.
