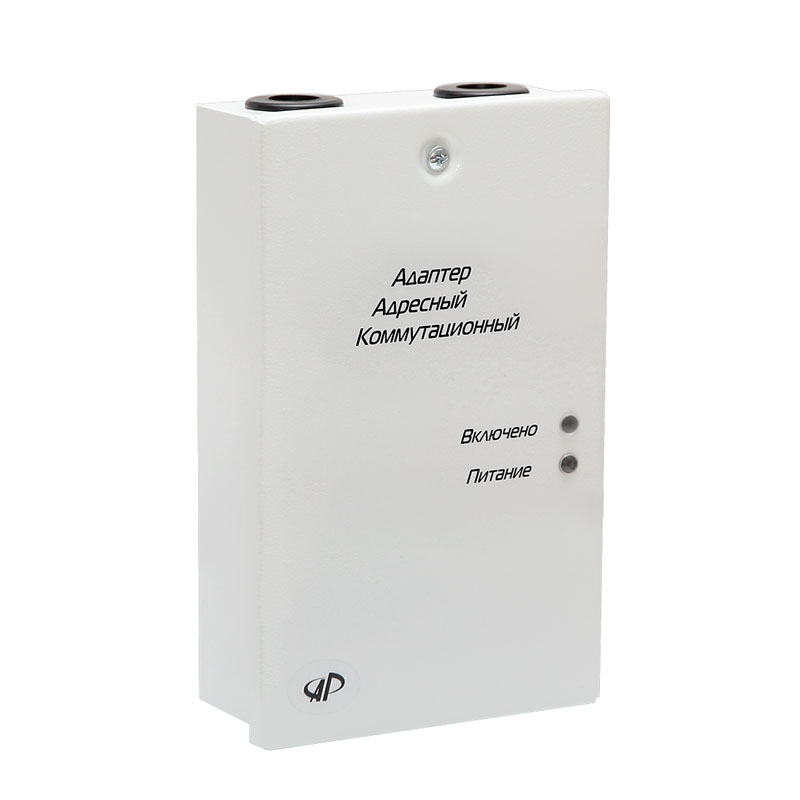

Адаптер адресный коммутационный ААК-220С

Average: 10 (1 vote)

Адаптер адресный коммутационный ААК-220С является адресным компонентом ППКПиУ «Вектор-1» и предназначен для организации управления, мониторинга и диспетчеризации установками дымоудаления вентиляции, насосами, задвижками и другой автоматикой.Прибор включается в шлейф сигнализации адресный (ШСА).

Конструктивное исполнение

Адресный адаптер представляет собой устройств , выполненное в металлическом корпусе, и предназначенное для монтажа на вертикальные поверхности строительных объектов.

Конструкция ААК-220С имеет развитую систему оптических индикаторов, отображающих состояние и работу всего устройства и подключенных к нему других компонентов пожарной сигнализации. Индикация для визуального контроля доступна только при открытой крышке и кратковременно включается только при нажатии оператором специальной кнопки, расположенной на печатной плате устройства. Индикация режимов "Включено" и "Питание" доступна для наблюдения при закрытой крышке через специальные световоды. Питание ААК для выполнения функции мониторинга осуществляется от ШСА, а питание нагрузок – через симисторный выход от сети переменного тока 220 В 50 Гц.

Технические характеристики
Параметры Значения
Постоянное напряжение в подшлейфах (не стабилизированное), В от 15 до 30
Аппаратное ограничение тока в подшлейфах, мА не более 20
Максимальное внешнее сопротивление в подшлейфах, Ом не более 470
Напряжение питания переменного тока для нагрузки, В от 187 до 242
Ток коммутации силового ключа, А не более 1
Напряжение коммутации ключей "Выход" (управления и неисправности), В от 10 до 30
Ток коммутации ключей "Выход"(управления и неисправности), мА не более 30
Входное напряжение на дискретном входе, воспринимаемое устройством как лог "1" от 10 до 30
Входное напряжение на дискретном входе, воспринимаемое устройством как лог "0", В от 0 до 3
Ток потребления дискретного входа, мА не более 5
Габаритные размеры, мм 235х145х75
Масса, кг не более 1,5
Средний срок службы, лет не менее 10

Комплектность

  • Адаптер адресный коммутационный ААК-220С - 1 шт.
  • Паспорт - 1 экз.
  • Тара и ндивидуальная - 1 шт.
  • Саморез ⌀4х40 - 3 шт.
  • Дюбель распорный ⌀8х40 - 3 шт.
  • Хомут монтажный CHS 100x3 (стяжка пластиковая) - 5 шт.
