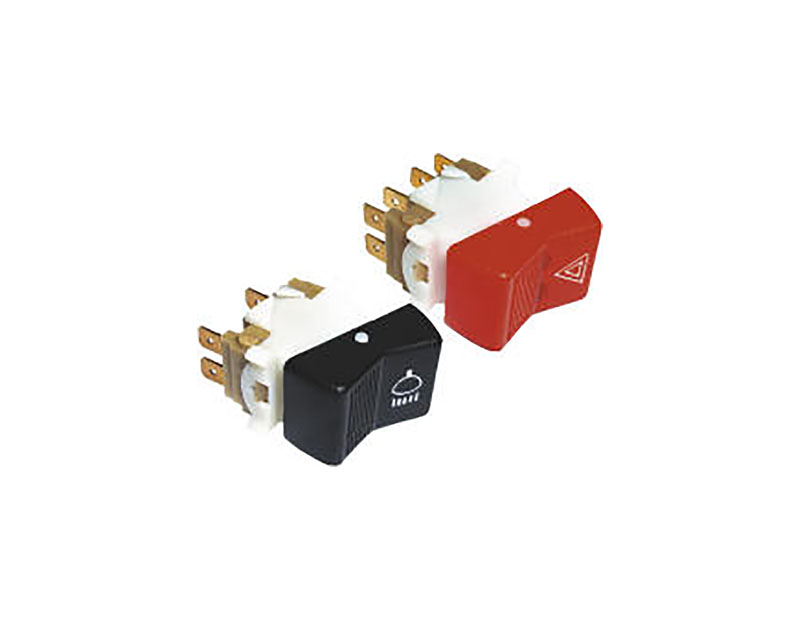

Выключатели типа Вкл1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Переключатель (Выключатель) П(В)Кл1(2)БС-01(02-07,09,14,17) ХХ.12(24)
ВКШУ.642249.003 ТУ, где:
П (В) Кл - переключатель (выключатель) клавишный;
1 (2) - порядковый номер разработки;
Б - наличие блокировки;
С - наличие световой сигнализации;
01 (02-07, 09, 14, 17) - условное обозначение электрической схемы;
ХХ - номер символа клавиши согласно таблицы 8;
12 (24) - номинальное напряжение системы электрооборудования;
ВКШУ.642249.003 ТУ - обозначение технических условий;
Вид климатического исполнения - О2 по ГОСТ 15150-69;
Монтаж переключателей (выключателей) на панель производится с применением рамки
ВКШУ.735214.009 (ВКШУ.735214.005 при заказе).

Технические характеристики

  • Электрические режимы коммутации согласно таблицы 1;
  • Падение напряжения на выводах, В, не более 0,15;
  • Сопротивление изоляции между электрически несоединенными
    токоведущими деталями, МОм, не менее 10;
  • Электрическая прочность изоляции, В, не менее 550;
  • Усилие переключения (включения) клавиши переключателя ПКл1
    и выключателя ВКл1, Н (кгс), не более 5 (0,5)-25 (2,5);
  • Усилие включения переключателя ПКл2, Н (кгс), не более 30 (3);
  • Число циклов переключений (включений) 30000;
  • Гарантийный срок хранения, лет 3.

Условия эксплуатации

  • Вибрация:
    • диапазон частот, Гц 50-250;
    • максимальное ускорение, м/с2 (g) 50 (5).
  • Удары:
    • максимальное ускорение, м/с2 (g) 100 (10).
  • Температура окружающей среды, °С: от 60 до минус 45;
  • Повышенная относительная влажность воздуха при 35° С, %, не более 98;
  • Соляной туман.
