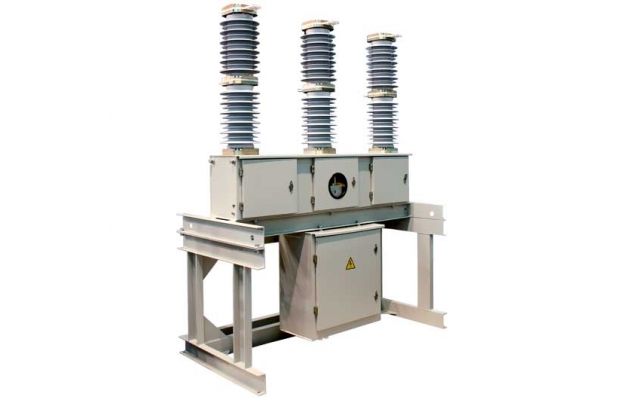

Выключатель вакуумный внешней установки ВР35НСМ

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Выключатель вакуумный внешней установки ВР35НСМ с кремнийорганической и воздушной изоляцией в полюсах (без трансформаторного масла) и пружинным поводом предназначен для коммутации электрических высоковольтных цепей при нормальных и аварийных режимах сетей трехфазного переменного тока с изолированной или частично заземленной нейтралью с номинальным напряжением 35 кВ частотой 50 (60) Г.

Выключатели серии ВР35НСМ с пружинным поводом применяются в качестве комплектующих для открытых распределительных устройств 35 кВ комплектных трансформаторных подстанций КТПБР- 220/35/10 (6), КТПБР- 150/35/10 (6), КТПБР- 110/35/10 (6), КТПБР-М- 35/10 (6) и блоков комплектных распределительных устройств тяговых подстанций железных дорог, а также для расширения существующих подстанций и замены устаревших воздушных и масляных выключателей на них.

Технические характеристики

  • Номинальное напряжение, кВ - 35;
  • Номинальный ток, А - 1600
  • Номинальный ток отключения, кА - 20;
  • Ток электродинамической стойкости, кА - 52;
  • Механический ресурс - 30 000 циклов ВО;
  • Коммутационный ресурс при номинальных токах - 30 000 циклов ВО;
  • Коммутационный ресурс при номинальных токах отключения - 55 циклов ВО

Конструкция

Выключатели серии ВР35НСМ состоят из четырех основных частей:

  • полюсов, в составе которых есть изоляционные покрышки с кремнийорганической изоляцией, вакуумные камеры;
  • рамы, в которой расположены валы, регулируемые тяги, пружина отключения и буфер;
  • шкафа с пружинным поводом;
  • опорной рамы, в которой сделаны четыре установочных отверстия.

Полюс выключателя серии ВР35НСМ состоит из вакуумной дугогасительной камеры (ВДК), несущих покрышек, изоляционной тяги, верхнего и нижнего контактов, крепежных деталей и деталей уплотнения для герметизации полюса. Верхняя и нижняя части полюса выполнены из стеклопластиковой трубы, которая покрыта с внешней стороны кремнийорганической изоляцией.
