Контакт дополнительный F/ALCs-0110 к FMP

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

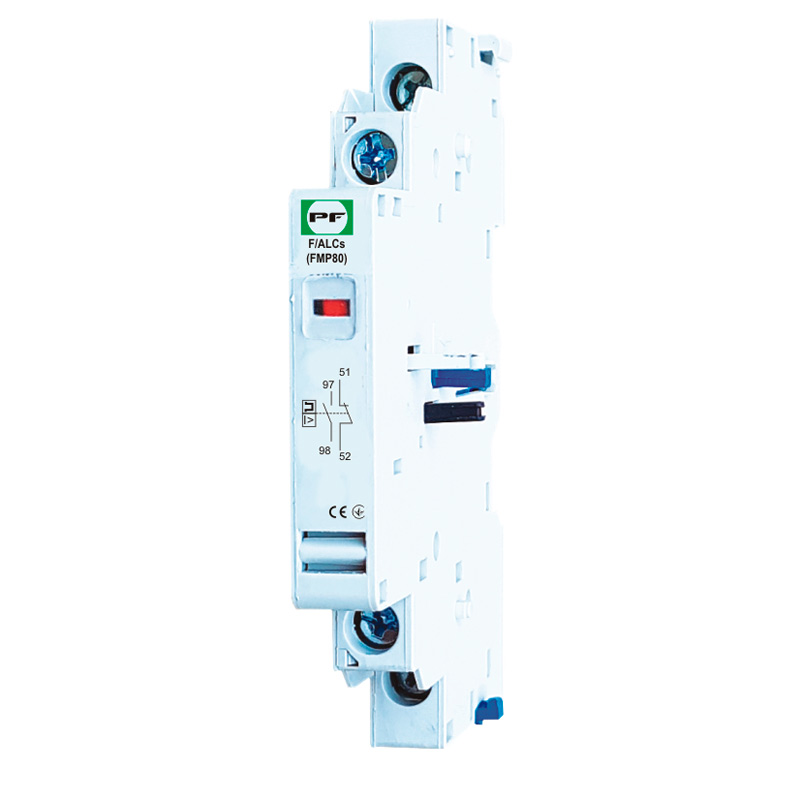

Контакт дополнительный F/ALCs-0110 поставляется в качестве комплектующей детали к выключателям FMP.

Функции

  • Сигнализация состояния автоматического выключателя.
  • Возможность тестирования работы синхронизатора, а также контактных групп сигнального контакта.

Алгоритм работы контакта сигнального F/ALCs-0110:

  • замыкания контакта - при включении автоматического выключателя вручную;
  • размыкание контакта - при аварийном отключении автоматического выключателя.

Характеристики

Стандарт IEC/EN 60947-5-1
Контактная группа 1NC+1NO
Номинальное напряжение Ue, V 240AC, 415AC, 250DC, 400DC
Номинальная частота, Hz 50/60
Коммутационная износостойкость
(количество циклов вкл. / откл.)
6 000/10 000
(электрическая / механическая)
Условный тепловой ток Ith, A 5
Номинальный ток Ie, AC-15 1.5A при 240V, 1A при 415V
номинальный ток Ie, DC-13 0.2A at 250V, 0.1A at 400V
Номинальное напряжение изоляции Ui, V 690
Номинальная импульсное напряжение Uimp, V 4 000

Схемы

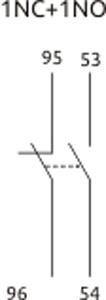

Рис.1. Схема принципиальная для F-ALCs-0110 к FMP контакта дополнительного
Рис.1. Схема принципиальная для F-ALCs-0110 к FMP контакта дополнительного
