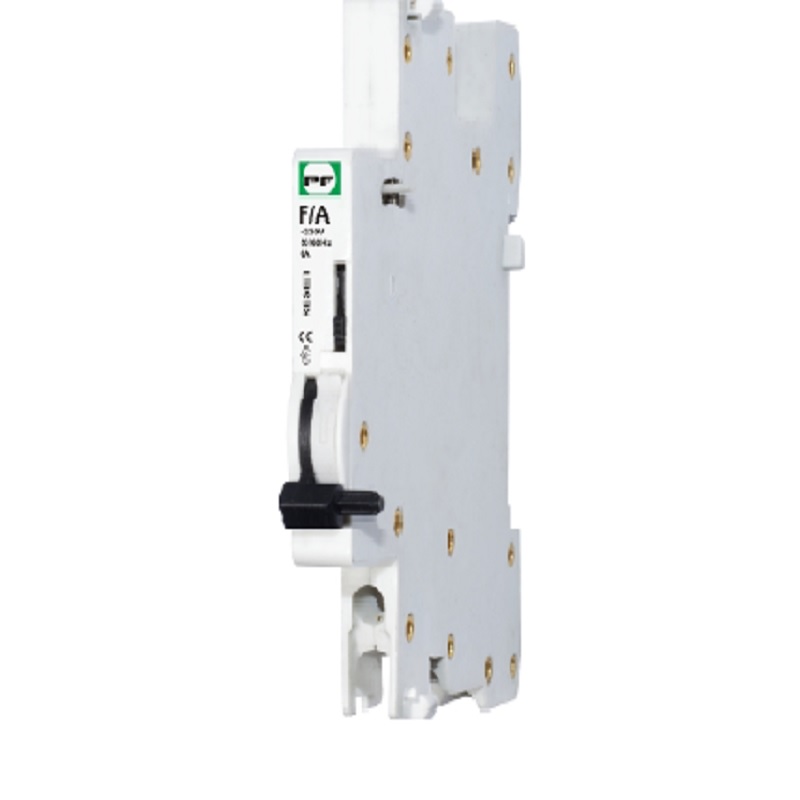

Контакт дополнительный F/A
Описание
Контакт дополнительный F/A применяется для мониторинга состояния устройства - замкнутые или разомкнутые его главные контакты (независимо от причин, вызвавших размыкания).
Принцип действия
Алгоритм работы контакта дополнительного F/A:
- замыкания нормально открытого контакта - при включении автоматического выключателя вручную;
- размыкание контакта - при отключении автоматического выключателя вручную или при аварийном отключении.
Характеристики
| Стандарт | IEC/EN 60947-5-1 |
| Использование с автоматическим выключателем | FB2-63 (Standart) FB3-63 (EVO), FB3-125 (EVO) |
| Номинальный ток (при напряжении ~ 400V), А | 3 |
| Номинальный ток (при напряжении ~ 230V), А | 6 |
| Номинальная частота, Hz | 50/60 |
| Номинальное напряжение Ue, V | ~230/400 |
| Количество контактов | 1 перекидний |
| Коммутационная износостойкость (количество циклов вкл./откл.) |
10 000/15 000 (электрическая / механическая) |
| Номинальное напряжение изоляции Ui, V | 500 |
| Номинальная импульсное напряжение Uimp, V | 4 000 |
| Cтепень защиты | IP20 |
| Пересечение проводников, которые подключаются, mm² | до 2.5 |
| Момент зажима болтов, Nm | 0.8 |
| Cторона подключения | с левой стороны |
| Hабочее положение | любое |
| Высота над уровнем моря, m | 2 000 |
| Диапазон рабочих температур, °C | -25...+55 |
| Температура хранения, °C | -25...+70 |
Схемы
Рис.1. Принципиальная схема контакта дополнительного F/A
