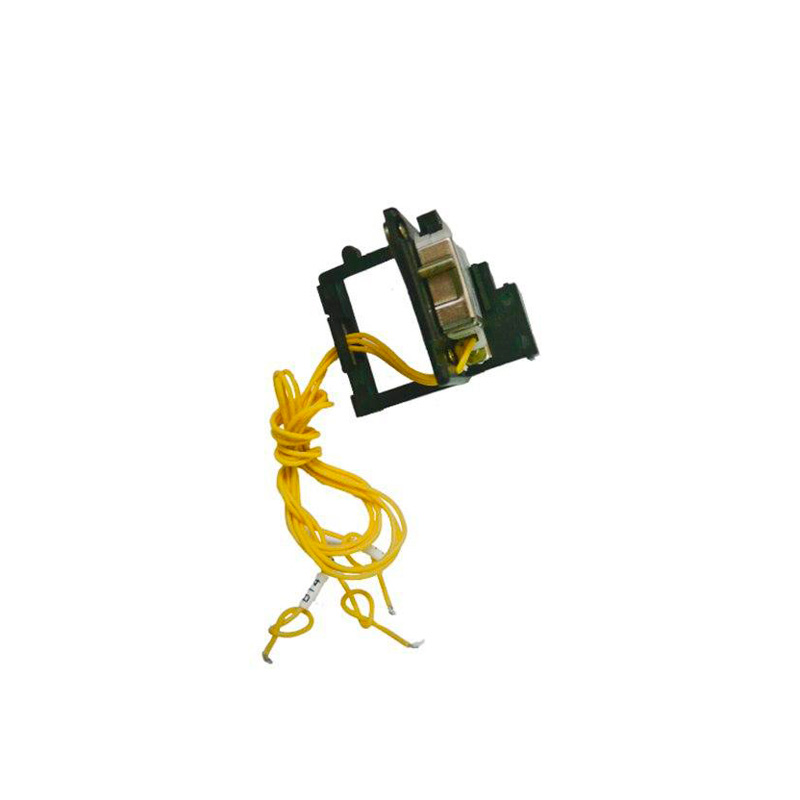

Контакт сигнальный F/AL 1 левый

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Контакт сигнальный F/AL 1 левый применяется для сигнализации состояния автоматического выключателя (вкл./oткл.)

Принцип действия

При включенном или отключенном положении выключателя, если не было автоматического отключения, сигнальный контакт выключен. При автоматическом срабатывании выключателя (под влиянием расцепителей или кнопки "TEST") сигнальный контакт включается. После взведения механизма выключателя сигнальный контакт выключается (переходит в исходное состояние).

Характеристики

Коммутационный ток 10А
Номинальный ток 1A при 400V / 0.4 при 230V
Номинальное напряжение 230/400V
Номинальная частота 50/60Hz
Длина провода 200мм
Сторона подключения с левой стороны

Схемы

Рис.1. Принципиальная схема контакта сигнального F/AL 1 левого
Рис.1. Принципиальная схема контакта сигнального F/AL 1 левого
