Выключатель ВД-1

Выключатель ВД-1 это устройство шахтной автоматики.

Об оборудовании

Выключатель был разработан как аналог выключателя КТВ и датчика КСЛ. Используется в системах САУКЛ, системах АУК и многих других. Предназначен для использования на грузовом конвейере, в котором имеется автоматическая либо же ручная фиксация выключенного состояния. Может быть изготовлен без фиксации состояния.

Основная задача это обеспечение экстренного отключения, а так же местная блокировка запуска грузового конвейера. Так же обеспечивает индикацию положения при срабатывании. Производится внешняя диагностика 2-х линий подключения: подходящей линии и отходящей линии.

Рабочие условия

• На грузопассажирском конвейере допустимое усилие воздействия на трос не более 1 кг.

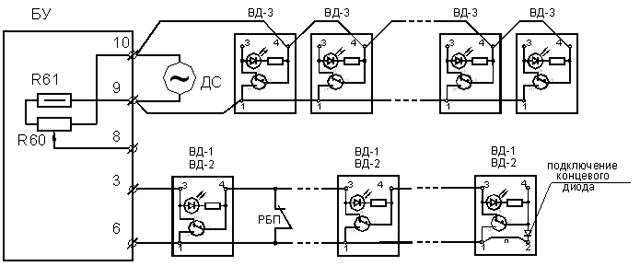

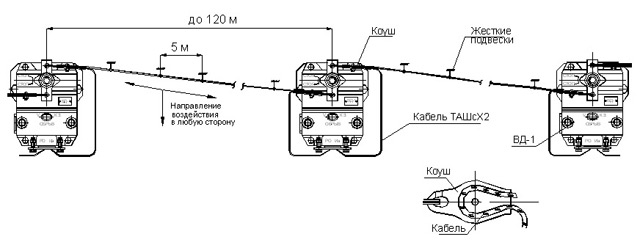

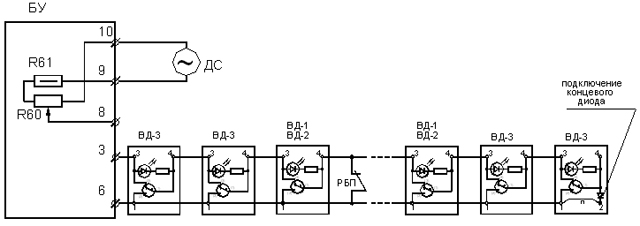

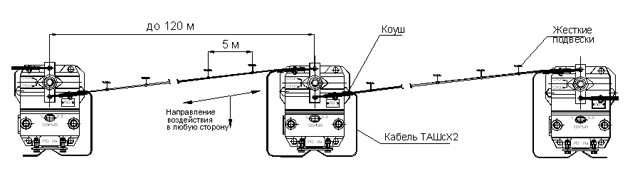

• Расстояние между датчиками установленными на конвейере может достигать 120 метров. На грузопассажирском конвейере это расстояние достигает 300 метров.
• Используется при температуре от -40 до +50 градусов.
• Может использоваться в шахте, являющейся опасной относительно выбросов газа, угля и пыли.
• Работает в паре с аппаратурой, имеющей искробезопасные цепи выхода.

Внешний вид и рабочий процесс

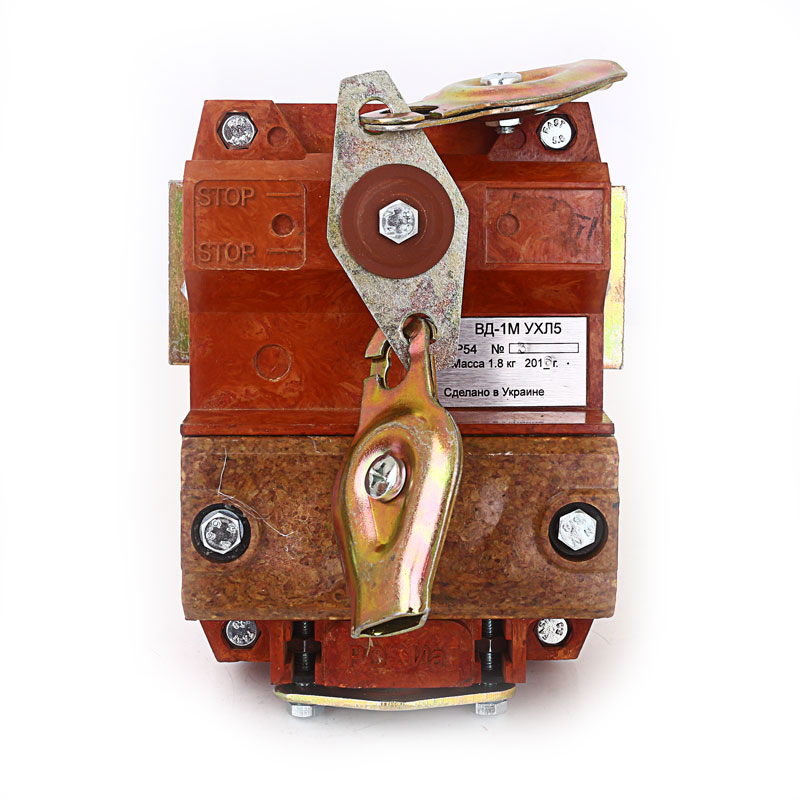

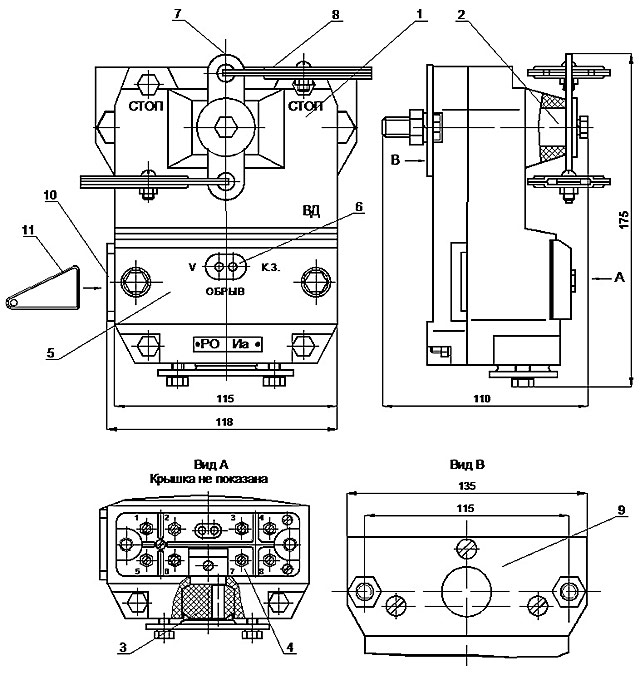

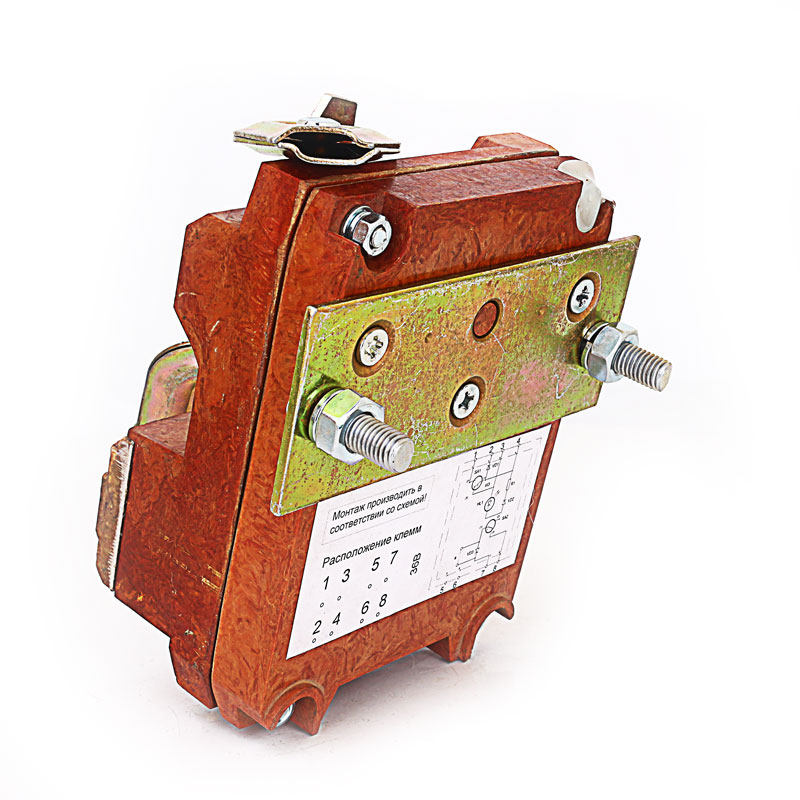

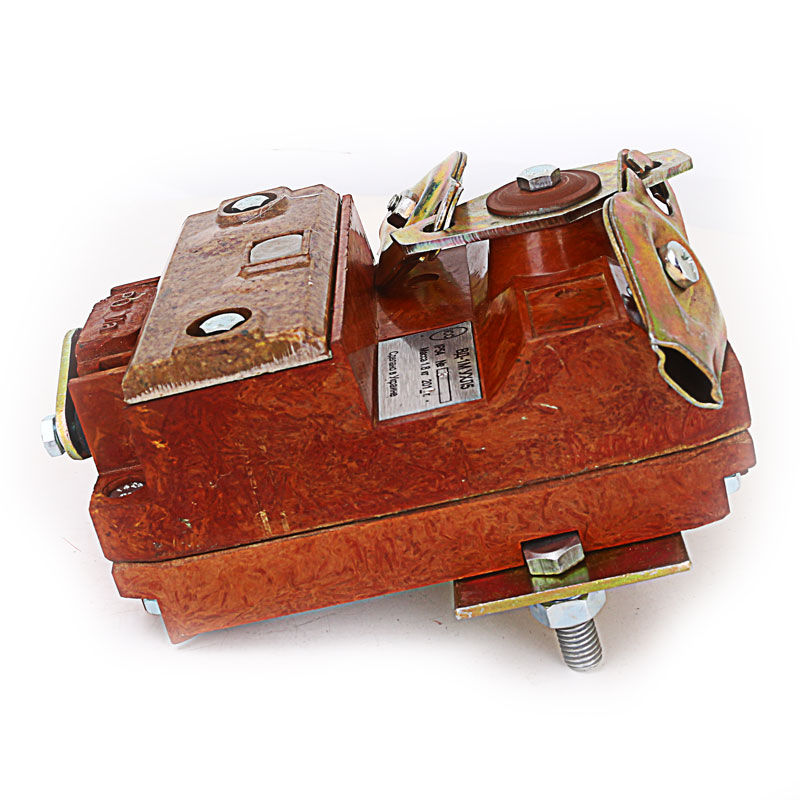

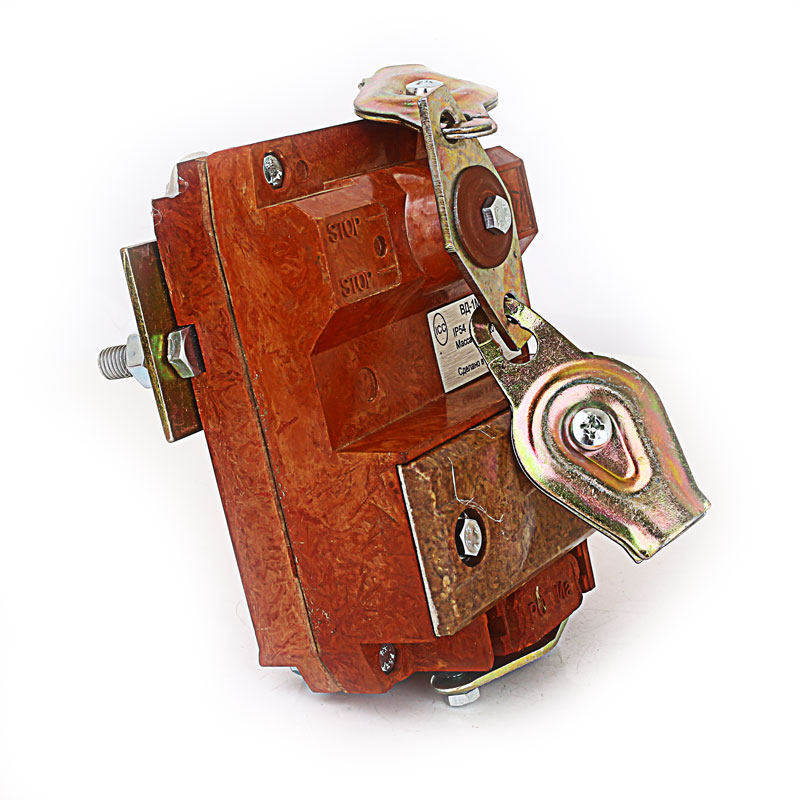

Датчик ВД состоит из следующих запчастей: вала привода, вводного устройства, камеры для ввода, крышки с окном индикации и поводка привода. Торцевая часть корпуса имеет специальное гнездо, в которое устанавливается ключ, являющийся магнитным. Так же в составе устройства присутствуют коуши в количестве 2 штуки, которые используются для крепления кабель-троса относительно поводка рабочего привода.

Срабатывание устройства создается в момент поворота вала рабочего привода, на расстояние равное примерно 11 или 12 градусов. Поворот может осуществляться в любую сторону относительно корпуса. Блокировка рабочего конвейера происходит при фиксации выключателя, в выключенном состоянии. Для срабатывания необходимо повернуть поводок привода. Поворот необходимо осуществлять против движения часовой стрелки до упора.
