Выключатель вакуумный внутренней установки ВР35

No votes yet
Категория:

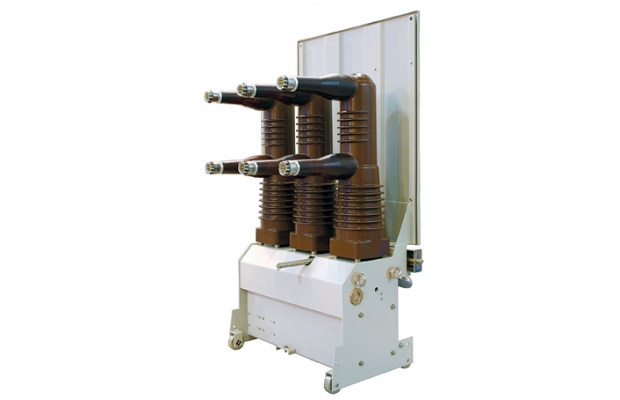

Выключатель вакуумный внутренней установки ВР35 с электромагнитным поводом предназначен для коммутации электрических высоковольтных цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 (60) Гц с номинальным напряжением 35 кВ для систем с изолированной или частично заземленной нейтралью.

Выключател вакуумный внутренней установки серии ВР35 с электромагнитным поводом предназначен для коммутации электрических высоковольтных цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 (60) Гц с номинальным напряжением 35 кВ для систем с изолированной или частично заземленной нейтралью. Выключател серии ВР35 выкатного исполнения используется для установки в шкафы комплектных распределительных устройств, а именно в шкафы КРУ серии КУ- 35, в составе которых являются основой для построения закрытых распределительных устройств 35 кВ трансформаторных подстанций. В стационарном выполнении может использоваться в КРУ других серій.

Технические характеристики

  • Номинальное напряжение, кВ - 35;
  • Номинальный ток, А - 630- 2 000;
  • Номинальный ток отключения, кА - 20;
  • Ток электродинамической стойкости, кА - 52;
  • Механический ресурс - 30 000 циклов ВО;
  • Коммутационный ресурс - 30 000 циклов ВО;

Конструкция

Выключатель серии ВР35 состоит из трех полюсов с залитыми вакуумными дугогасительными камерами (ВДК), которые размещены на общей основе. Электромагнитный повод выключателя, который обеспечивает фиксацию выключателей в двух положениях "О" и "В", на магнитных защелках, расположен в корпусе выключателя. Сердечник электромагнитного привода через серьги связан с валом выключателя. Вал выключателя соединен через изоляционные тяги с ВДК, и при повороте управляет контактами положения выключателя для внешних вспомогательных цепей.
